　　摘要

　　本發明公開一種南方居民住宅區的污水處理系統與方法。所述系統包括格柵槽、提升排水間歇生物反應器PSBR和人工濕地單元。格柵槽、PSBR和人工濕地單元通過導水管依次連接。本發明根據南方居民住宅區污水水質特點，提出一種PSBR與模塊化人工濕地工藝相結合的處理方法。充分發揮PSBR對污水中有機物、懸浮物等具有較高處理效率，及模塊化人工濕地對總氮、硝酸鹽氮等處理效率高的特征，合理分配兩種工藝的處理配額，污水中有機物等氧化主要在PSBR工藝中完成，總氮、硝酸鹽氮和總磷的去除由模塊化人工濕地完成。根據污水水量排放規律優化PSBR反應器構造，適應污水水量變化規律，不設調節池，減少一級提升，進一步降低了費用。

　　摘要附圖



　　權利要求書

　　1.一種南方居民住宅區污水處理系統，包括格柵槽(3)，其特征在于還包括提升排水 間歇生物反應器PSBR(1)和人工濕地單元(2);所述格柵慒(3)、PSBR(1)和人工濕地 單元(2)通過導水管依次連接;

　　所述PSBR(1)包括反應器箱體(10)、液位計(11)、溶解氧測定儀(12)、上流壓力 潷水器(13)和曝氣頭(14);

　　所述人工濕地單元(2)包括人工濕地植物(23)、模塊化填料(21)及位于所述人工濕 地植物(23)和模塊化填料(21)之間的承托層(22)。

　　2.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述PSBR(1) 分為相互連通的前端區域和后端區域，前端區域?yàn)樨?fù)荷緩沖區，用于緩沖水質水量變化的沖 擊，后端區域?yàn)樯�物反�?yīng)區，用于去除污染物。

　　3.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述液位計(11) 安裝在所述生物反應區前端，實時監測反應器箱體(10)內的液面高度。

　　4.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述溶解氧測定 儀(12)安裝在生物反應區中段，實時監測生物反應區的溶解氧濃度。

　　5.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述上流壓力潷 水器(13)安裝在生物反應區末端，用于排出處理后的污水。

　　6.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述曝氣頭(14) 均勻地分布在反應器箱體(10)底部。

　　7.根據權利要求1所述的南方居民住宅區污水處理系統，其特征在于，所述模塊化填料 (21)是鋼渣、碎石、沸石、陶粒的組合。

　　8.利用權利要求1所述系統進行污水處理方法，其特征在于包括以下步驟：

　　步驟1，污水流經格柵槽(3)后由進水管流入PSBR(1)的負荷緩沖區;

　　步驟2，流入PSBR(1)的污水經負荷緩沖區緩沖后進入生物反應區;

　　步驟3，由反應器箱體(10)底部均勻布置的曝氣頭(14)向反應器箱體(10)里鼓入 空氣，污染物在生物反應區中被活性污泥氧化分解和轉化，利用溶解氧測定儀(12)監測溶 解氧濃度，通過控制鼓氣量控制反應過程中溶解氧濃度;污水與污泥分離，污泥在重力作用 下沉入底部;上流壓力潷水器(13)將處理后的上清液排出反應器箱體(10);

　　步驟4，排出反應器箱體(10)的上清液流入人工濕地單元(2)，人工濕地單元(2)采 用人工濕地植物(23)和模塊化填料(21)對污水進一步凈化。

　　9.根據權利要求8所述的南方居民住宅區污水處理系統，其特征在于，所述步驟3反應 過程中的溶解氧濃度控制在為2～3mg/L。

　　說明書

　　一種南方居民住宅區污水處理系統與方法

　　技術領域

　　本發明屬于環境保護領域，具體涉及一種用于南方居民住宅小區的污水處理系統與方法。

　　背景技術

　　中國南方地區的氣溫較高，居民住宅區管道埋設一般較淺，不受低溫的影響，而且具有 穩定的排水規律;水溫高，水解速度快，污水中懸浮物濃度較低;用水定額大，污染物濃度 較低。表1給出了南方居民住宅小區的典型水質指標，表中：COD表示化學需氧量，BOD5表 示五日生化需氧量，TN表示總氮，NH3-N表示氨氮，TP表示總磷，SS表示懸浮物。

　　表1南方居民住宅小區典型水質指標

　　指標 COD BOD5 TN NH3-N TP SS 濃度(mg/L) ≤300 ≤200 ≤50 ≤30 ≤3 ≤100

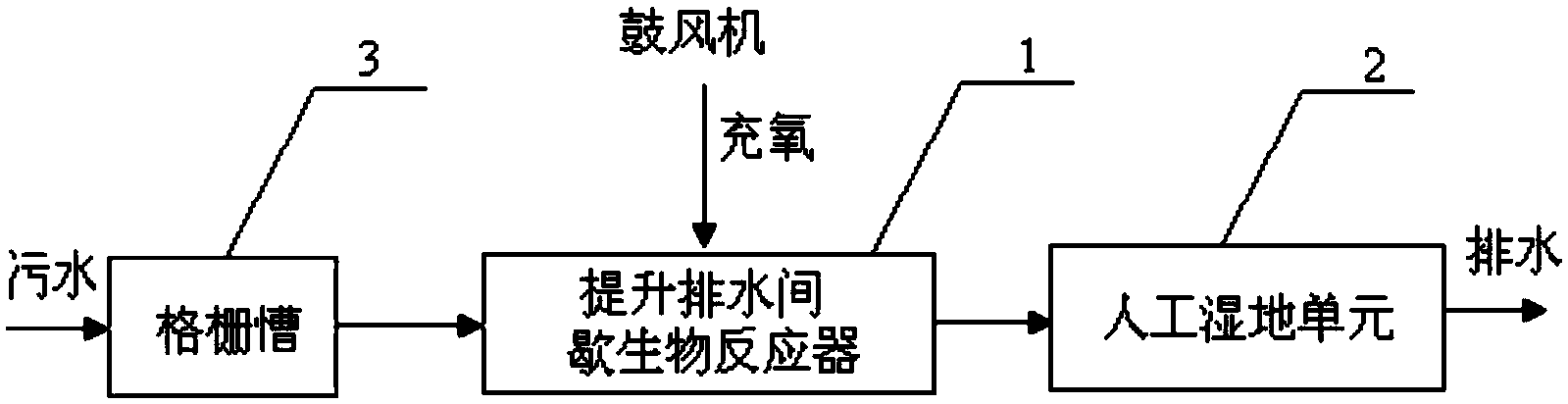

　　目前，居民住宅小區的污水處理經常采用兩種工藝：一種是生物處理+機械過濾工藝，如 圖1所示;一種是膜生物反應器工藝，如圖2所示。上述兩種工藝存在的問題是：沒有充分 結合南方住宅小區的特點，沒有將污水處理與小區的自然環境相結合。因此，兩種處理工藝 的能耗都比較高，處理與回用費用都在1.0元/噸水以上，而且機械過濾污泥排放量大，膜生 物反應器需要定期進行化學清洗，管理要求高，膜壽命較短，一般3～5年，需要經常更換， 費用高。

　　發明內容

　　針對現有技術中存在的上述問題，結合南方氣候特點，本發明提出一種用于南方居民住 宅區的污水處理系統與方法，采用提升排水間歇生物反應器(簡稱PSBR)與模塊化人工濕 地工藝相結合的方法實現污水處理及再生利用。

　　為實現上述目的，本發明采用以下技術方案。

　　一種南方居民住宅區污水處理系統，包括格柵槽，還包括PSBR和人工濕地單元。所述 格柵槽、PSBR和人工濕地單元通過導水管依次相連。

　　所述PSBR包括反應器箱體、液位計、溶解氧測定儀、上流壓力潷水器和曝氣頭。

　　所述人工濕地單元包括人工濕地植物、模塊化填料及位于所述人工濕地植物和模塊化填 料之間的承托層。

　　進一步地，所述PSBR分為相互連通的前、后兩個區域，前端為負荷緩沖區，用于緩沖 水質水量變化的沖擊，后端為生物反應區，用于污染物的去除。

　　進一步地，所述液位計安裝在所述生物反應區前端，實時監測箱體內的液面高度。

　　進一步地，所述溶解氧測定儀安裝在生物反應區中段，實時監測生物反應區的溶解氧濃 度。

　　進一步地，所述上流壓力潷水器安裝在生物反應區末端，用于排出處理后的污水。

　　進一步地，所述曝氣頭均勻地分布在反應器箱體底部，均勻地向反應器箱體里鼓入空氣。

　　進一步地，所述模塊化填料是鋼渣、碎石、沸石、陶粒的組合。

　　應用所述系統進行污水處理方法，包括以下步驟：

　　步驟1，污水流經格柵槽后由進水管流入PSBR的負荷緩沖區。

　　步驟2，流入PSBR的污水經負荷緩沖區緩沖后進入生物反應區。

　　步驟3，鼓風機通過底部均勻布置的曝氣頭鼓入空氣，污染物在生物反應區中被活性污 泥氧化分解和轉化，利用溶解氧測定儀監測溶解氧濃度，通過控制鼓氣量控制反應過程中溶 解氧濃度;污水與污泥分離，污泥在重力作用下沉入底部;上流壓力潷水器將處理后的上清 液排出反應器箱體。

　　步驟4，排出反應器箱體的上清液流入人工濕地單元，人工濕地單元采用人工濕地植物 和模塊化填料對污水進一步凈化。

　　進一步地，所述反應過程中溶解氧濃度控制在2～3mg/L。

　　與現有技術相比，本發明具有以下優點：

　　本發明根據南方居民住宅區污水水質特點，提出一種提升排水間歇生物反應器與模塊化 人工濕地工藝相結合的污水處理方法。充分發揮PSBR對污水中有機物、懸浮物和氨氮具有 較高處理效率，以及模塊化人工濕地對總氮、硝酸鹽氮和總磷處理效率較高的特征，合理分 配兩種新型工藝的處理配額，污水中有機物、懸浮物和氨氮等氧化主要在PSBR工藝過程中 完成，總氮、硝酸鹽氮和總磷的去除由模塊化濕地來完成。另外，根據污水水量排放規律， 優化PSBR反應器構造，適應污水水量的變化規律，不設調節池，減少一級提升，進一步降 低了費用。

　　應用本發明所述的污水處理方法，處理后水質能夠達到《城市污水再生利用雜用水水質》 (GB18920-2002)綠化用水標準，實現了污染物消除與水資源再生就地利用，達到節能減排 與資源循環利用的效果。小區污水處理單純采用人工濕地處理工藝時，每噸水每天需要的濕 地面積為4～8m2，采用本發明所述方法時，每噸水每天需要的濕地面積為1～2m2。應用本發 明所述方法的運行費用由每噸水1.0元以上降低至每噸水0.2～0.3元。
