申請日2015.08.24

　　公開(公告)日2015.12.16

　　IPC分類號C02F1/467

　　摘要

　　本實用新型涉及一種電接觸部防腐蝕型廢水電氧化裝置，其包括反應槽(2)、位于所述反應槽(2)中的若干塊電極板(1)以及兩塊分別位于所述反應槽(2)外相對兩側的導電板(3);每塊所述電極板(1)上方均具有能夠伸出所述反應槽(2)且與所述導電板(3)連接的電極板接電部分(1-1)，若干塊所述電極板(1)彼此之間隔開一定距離且相鄰的電極板(1)分別通過所述電極板接電部分(1-1)交替連接其中一塊所述導電板(3)，相鄰的電極板(1)不連接同一塊導電板(3)。本實用新型的廢水電氧化裝置的電接觸部不會發生原電池反應，避免了電接觸部的腐蝕。

　　權利要求書

　　1.一種電接觸部防腐蝕型廢水電氧化裝置，其特征在于，其包括反應槽(2)、 位于所述反應槽(2)中的若干塊電極板(1)以及兩塊分別位于所述反應槽(2) 外相對兩側的導電板(3);每塊所述電極板(1)上方均具有能夠伸出所述反 應槽(2)且與所述導電板(3)連接的電極板接電部分(1-1)，若干塊所述電 極板(1)彼此之間隔開一定距離且相鄰的電極板(1)分別通過所述電極板接 電部分(1-1)交替連接其中一塊所述導電板(3)，相鄰的電極板(1)不連接 同一塊導電板(3)。

　　2.根據權利要求1所述的電接觸部防腐蝕型廢水電氧化裝置，其特征在于，其 還包括位于所述導電板(3)與所述電極板(1)的電接觸部周圍的電接觸部防 護罩(4)。

　　3.根據權利要求1所述的電接觸部防腐蝕型廢水電氧化裝置，其特征在于，若 干塊所述電極板(1)橫跨整個所述反應槽(2)且平行設置，兩塊所述導電板 (3)均與所述電極板(1)垂直設置。

　　4.根據權利要求1所述的電接觸部防腐蝕型廢水電氧化裝置，其特征在于，將 多個所述電接觸部防腐蝕型廢水電氧化裝置串聯設置，位于上游的每個所述電 接觸部防腐蝕型廢水電氧化裝置底部還具有將所述反應槽(1)中的處理后的廢 水導入位于下游的所述電接觸部防腐蝕型廢水電氧化裝置中的連接管(6)。

　　5.根據權利要求1或4所述的電接觸部防腐蝕型廢水電氧化裝置，其特征在于， 其還包括位于整個電氧化裝置外側的反應槽封閉罩(5)，所述反應槽封閉罩 (5)上方具有上排氣口(5-1),下方具有下排氣口(5-2)。

　　說明書

　　一種電接觸部防腐蝕型廢水電氧化裝置

　　技術領域

　　本實用新型屬于工業廢水處理設備領域。

　　背景技術

　　廢水處理技術多種多樣，包括化學沉淀法、氧化還原處理(包括化學還原 法和電解法等)、生物處理技術和離子交換法等。

　　其中所述電解法中包括電化學氧化法，其指的是采用電極材料產生的強氧 化性物質去氧化廢水中的有機物，進而對其進行礦化或無害化處理的技術。電 化學氧化法的作用機理主要是通過電極材料的作用產生超氧自由基(·O2)、H2O2、 羥基自由基(·OH)等活性基團來氧化水體中的有機物。該方法只發生在水中,且 不需另加催化劑，避免了二次污染。由于其可控制性強、無選擇性、條件溫和 等優點,所以對于難生化降解的有機物有比較好的處理效果。

　　目前的電氧化裝置中，電極板和導電板之間通過電纜線電連接，電接觸部 通常位于待處理的廢水中，而電極板和導電板的材質通常為活潑性不同的兩種 金屬，例如電極板材質為金屬鈦，導電板的材質為金屬銅，因此電極板和導電 板兩者在水中的電接觸部極易形成原電池，從而導致電接觸部易被腐蝕。

　　因此，廢水處理領域迫切需要解決電氧化裝置中的電極板和導電板的電接 觸部易腐蝕的問題。

　　實用新型內容

　　本實用新型的目的在于提供一種電接觸部防腐蝕型廢水電氧化裝置。

　　本實用新型的目的通過以下技術方案予以實現：

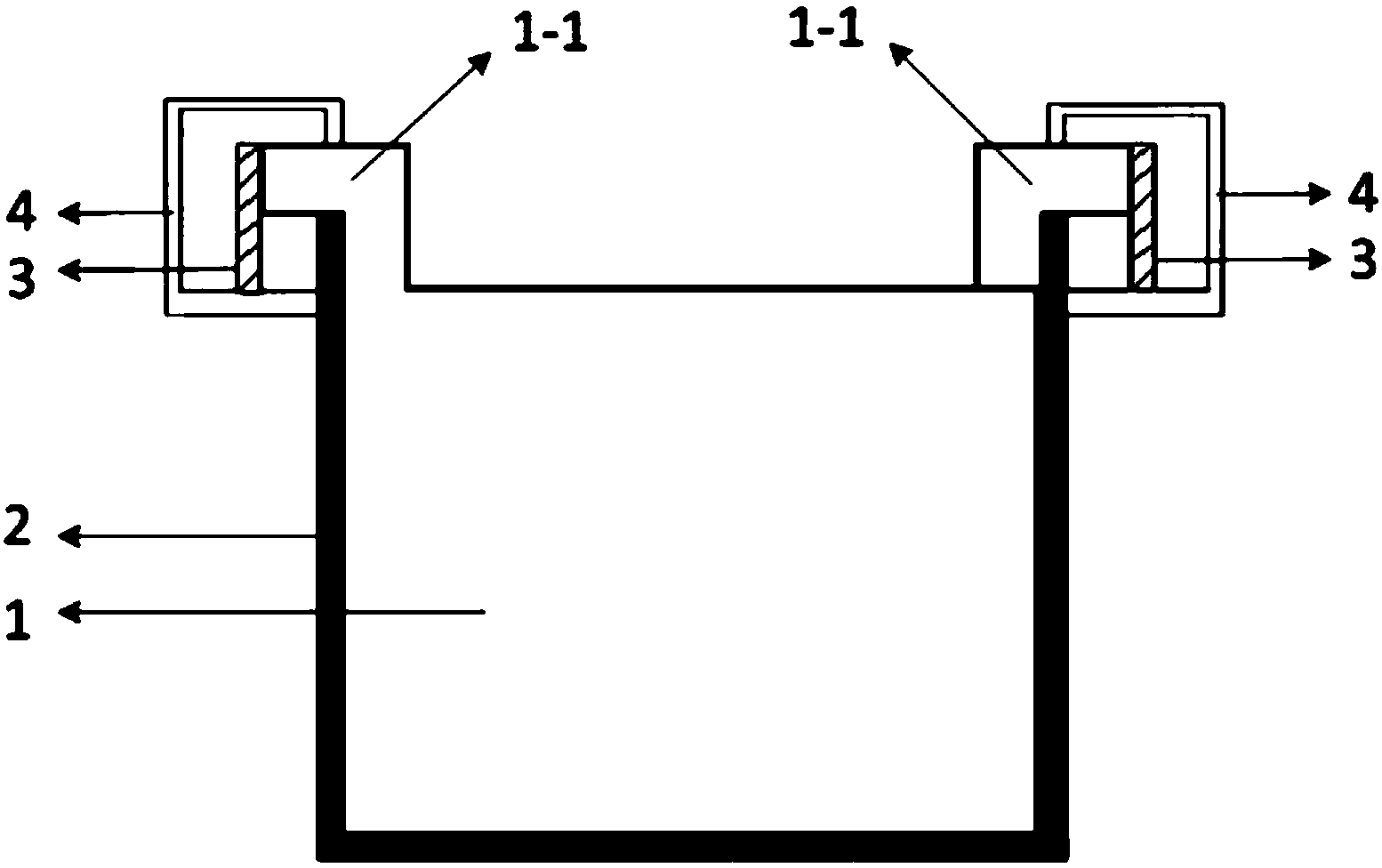

　　本實用新型涉及一種電接觸部防腐蝕型廢水電氧化裝置，其包括反應槽2、 位于所述反應槽2中的若干塊電極板1以及兩塊分別位于所述反應槽2外相對 兩側的導電板3;每塊所述電極板1上方均具有能夠伸出所述反應槽2且與所 述導電板3連接的電極板接電部分1-1，若干塊所述電極板1彼此之間隔開一 定距離且相鄰的電極板1分別通過所述電極板接電部分1-1交替連接其中一塊 所述導電板3，相鄰的電極板1不連接同一塊導電板3。相鄰的電極板1分別通 過所述電極板接電部分1-1交替與一側的所述導電板3連接后，再分別交替連 接電源的正極或負極。

　　在本實用新型優選的實施方案中，所述電接觸部防腐蝕型廢水電氧化裝置 還包括位于所述導電板3與所述電極板1的電接觸部周圍的電接觸部防護罩4。 設置所述電接觸部防護罩4的目的是為了保障操作者的安全，避免操作者接觸 到所述電接觸部而發生觸電危險。

　　在本實用新型優選的實施方案中，若干塊所述電極板1橫跨整個所述反應 槽2且平行設置，兩塊所述導電板3均與所述電極板1垂直設置。若干塊所述 電極板1橫跨整個所述反應槽2可以充分利用所述反應槽2的內部空間，提高 污水處理效率。

　　在本實用新型優選的實施方案中，將多個所述電接觸部防腐蝕型廢水電氧 化裝置串聯設置，位于上游的每個所述電接觸部防腐蝕型廢水電氧化裝置底部 還具有將所述反應槽1中的處理后的廢水導入位于下游的所述電接觸部防腐蝕 型廢水電氧化裝置中的連接管6。如此設計的目的是便于進行污水的多級連續 處理，以提高污水處理效果。其中沿污水多級處理的方向，“上游”指的是較 早進行污水處理的廢水電氧化裝置，“下游”指的是較晚進行污水處理的廢水 電氧化裝置。

　　在本實用新型優選的實施方案中，所述電接觸部防腐蝕型廢水電氧化裝置 還包括位于整個電氧化裝置外側的反應槽封閉罩5，所述反應槽封閉罩5上方 具有上排氣口5-1,下方具有下排氣口5-2。其中所述上排氣口5-1用于排出在 廢水處理過程中產生的氫氣，所述下排氣口5-2用于排出在廢水處理過程中由 于氯化物分解而產生的氯氣。上方設置上排氣口5-1、下方設置下排氣口5-2 的設計可以利用氫氣和氯氣的密度差將兩種氣體輕易地分離。

　　本實用新型的電接觸部防腐蝕型廢水電氧化裝置具有以下優點：

　　1、本實用新型的廢水電氧化裝置的電接觸部在反應槽之外，不與待處理廢 水接觸，故不會發生原電池反應，避免了電接觸部的腐蝕。

　　2、本實用新型中所述反應槽封閉罩5的涉及可以利用氫氣和氯氣的密度差 方便地收集氫氣和氯氣。
