申請日2015.09.06
公開(公告)日2016.01.20
IPC分類號C02F9/14
摘要
本發明涉及一種高鹽有機顏料生產廢水的處理方法，其具體步驟為：(1)將高鹽有機顏料廢水經管道輸送至調節池，池底設有曝氣系統對廢水進行充分的均質混勻，使廢水均質均量，為后續系統提供穩定進水;(2)調節池出水經泵的作用進入電催化氧化系統，得到電催化氧化的廢水;(3)將通過電催化氧化的廢水通過輸送泵輸送至后續的水解酸化池，得到電催化氧化處理后的廢水;(4)水解酸化系統的出水經泵的作用進入到MBR系統，最終得到處理后的水。本發明具有更高效率，能將絕大多數廢水中的偶氮基、稠環芳烴、苯、萘、蒽、醌類有機物、芳香胺類化合物、芳香族硝基化合物等都得到一定程度的去除，從而使廢水的毒性大大降低。

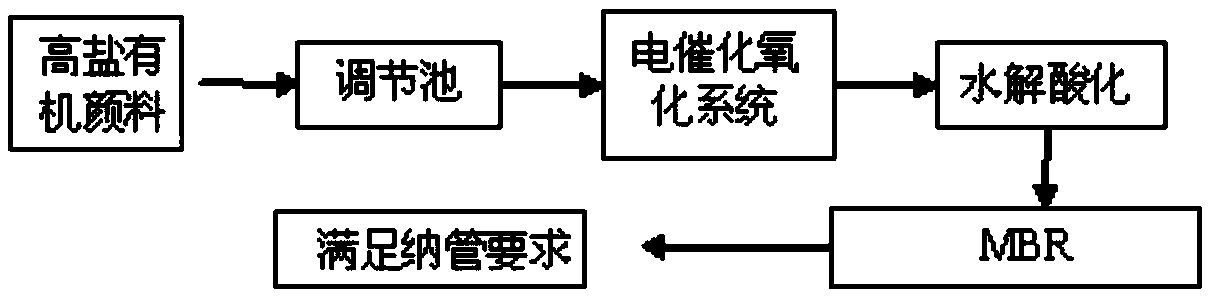

摘要附圖
權利要求書
1.一種高鹽有機顏料生產廢水的處理方法，其特征在于，其具體步驟為：
(1)將高鹽有機顏料廢水經管道輸送至調節池，池底設有曝氣系統對廢水進行充分的均質混勻，使廢水均質均量，為后續系統提供穩定進水;
(2)調節池出水經泵的作用進入電催化氧化系統，得到電催化氧化的廢水;
(3)將通過電催化氧化的廢水通過輸送泵輸送至后續的水解酸化池，得到電催化氧化處理后的廢水;
(4)水解酸化系統的出水經泵的作用進入到MBR系統，最終得到處理后的水。
2.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(2)中，電催化氧化系統以石墨為陰極，鈦涂釕電極為陽極，整個反應器為長方形，陰極和陽極的極板分別放置在反應器的兩端，極板寬度與反應器內寬度一致。
3.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(2)中，電催化氧化系統的兩極板內的反應區分為5個反應區，不同區域由橡膠網格板分開，各個區域內裝填有復合催化填料。
4.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(2)中，電催化氧化系統的復合催化填料的主要成分為活性炭粉和鐵，其質量比為10∶0.1～10∶1，復合催化填料被壓制成蜂窩長方形狀;廢水從反應器的一端進入，另一端流出。
5.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(3)中，水解酸化池中的池內安裝有生物繩填料。
6.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(3)中，生物繩填料的材質是PP或PE，填料上附著有生物膜，在水解酸化池內水的溶解氧濃度控制在≤2mg/L。
7.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(3)中，解酸化池內設置有潛水?dāng)嚢杵�，通過水力攪拌作用，以避免污泥在水解酸化池底部沉積。
8.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(3)中，水解酸化池為一端為進水，另一端為出水，進水管為穿孔管，出水設置出水槽;出水槽內開孔通向后續MBR反應池。
9.如權利要求1所述的一種高鹽有機顏料生產廢水的處理方法，其特征在于，在所述的步驟(4)中，MBR系統包括MBR反應池，MBR反應池包含集水管，膜組件，鼓風機，曝氣管，污泥泵和自吸泵;集水管通過膜組件相連通，而膜組件的下部設置曝氣管，在MBR反應池的底部?jī)啥朔謩e設置污泥泵和鼓風機，污泥泵通過管道與剩余污泥排放口相連，而在集水管的上端與自吸泵相連。
說明書
一種高鹽有機顏料生產廢水的處理方法
【技術領域】
本發明涉及一種高鹽有機顏料生產廢水的新型處理工藝，具體涉及電催化氧化系統、水解酸化和MBR系統，將廢水中的CODCr降解至滿足企業污水納管標準。
【背景技術】
顏料生產廢水主要產生在重氮化反應和偶合反應后的壓濾、漂洗兩道工序中。壓濾產生的廢水一般稱為廢母液，它的主要成分為流失的偶氮顏料、生產原料及生產過程中的副產物;漂洗工序產生的過濾水、沖洗水等低濃度廢水水量為廢母液水量的3～4倍左右。因此偶氮顏料廢水有以下特點：
(1)CODCr高，有的高達幾十萬mg/L，性質穩定，甚至完全不能降解。
(2)色度高，從500～500000倍都有，有些廢水呈現明亮顏色且不透光。
(3)廢水中含有大量不易降解的無機鹽、重金屬以及非金屬N、P、S的化合物，還含有硝基、烴基、氨基、鹵素、烷基、磺酸基、竣酸基以及上述基團混合取代的芳香烴、稠環芳香烴、雜環芳香烴、脂肪烴、不飽和脂肪烴化合物，又由于廢水中含有副產物、雜質、未反應的原料及漏濾產品(據悉在染料生產過程中，每生產1噸染料，要隨廢水損失2%的產品)，因此廢水的B/C 較低，難生物降解;
(4)顏料的生產的工序多品種多、產量小，因此排水水質水量隨顏料生產變化影響較大。
基于對顏料的生產工藝、性能、結構、特征上的研究，顏料廢水具有很強的毒性。有毒成分可分為無機和有機兩大類。主要的無機有毒成分有重金屬類，如銅、鉻、汞等;鹽類，如亞硝酸鹽、鉀鹽等;其他還有鐵、硒、鹵化物等。有毒的有機成分主要有：苯、萘、蒽、醌類有機物、芳香胺類化合物、芳香族硝基化合物等，其中聯苯等多苯環取代化合物，毒性較大。顏料廢水如果排放到公共水系統其中的有毒成分將嚴重污染環境。
目前國內外學者對偶氮染料廢水處理均做了大量的研究工作，由于顏料廢水中的有機物含量很高，且廢水量較大，從處理成本等考慮單純的采用物理、化學等處理方法進行處理時期處理費用很高，超出企業承受范圍，且單純的物化法也難以保證廢水的處理效果，因此目前所采用的方法主要是物理法、化學法、生物法及其組合方法。常見的處理方法如下表1。
表1常見染料廢水處理方法及其優缺點
【發明內容】
本發明的目的在于克服現有技術的不足，提供一種高鹽有機顏料生產廢水的處理方法，以解決高鹽有機顏料廢水的處理難題，使用本工藝處理后的有機顏料廢水中CODCr≤500mg/L，滿足納管要求，避免了對后續統一生化處理時對生化系統的負荷沖擊，從而保證最終出水的穩定性。
本發明的目的是通過以下技術方案來實現的：
一種高鹽有機顏料生產廢水的處理方法，其具體步驟為：
(1)將高鹽有機顏料廢水經管道輸送至調節池，池底設有曝氣系統對廢水進行充分的均質混勻，使廢水均質均量，為后續系統提供穩定進水;
(2)調節池出水經泵的作用進入電催化氧化系統，得到電催化氧化的廢水;
電催化氧化系統以石墨為陰極，鈦涂釕電極為陽極，整個反應器為長方形，陰極和陽極的極板分別放置在反應器的兩端，極板寬度與反應器內寬度一致;在兩極板內的反應區分為5個反應區，不同區域由橡膠網格板分開，各個區域內裝填有復合催化填料，其主要成分為活性炭粉和鐵，其質量比為 10∶0.1～10∶1，復合催化填料被壓制成蜂窩長方形狀;廢水從反應器的一端進入，另一端流出;
(3)將通過電催化氧化的廢水通過輸送泵輸送至后續的水解酸化池，得到電催化氧化處理后的廢水;
水解酸化工藝是集沉淀、吸附、生物凝聚、生物降解于一體的高效處理單元工藝，該工藝在實際運行中的主要目的是繼續提高可生化性。池內安裝有生物繩填料，系統在運行過程中生物填料上會附著有生物膜，生物繩填料填料的材質是PP或PF，生物繩填料上附著有大量生物膜，在水解酸化池內水的溶解氧濃度控制在≤2mg/L，生物膜上有大量兼氧菌，可通過生物代謝分解廢水中的有機物，可將大分子有機物分解為小分子有機物;水解酸化池內設置有潛水?dāng)嚢杵�，通過水力攪拌作用，以避免污泥在水解酸化池底部沉積;水解酸化池為一端為進水，另一端為出水，進水管為穿孔管，出水設置出水槽;出水槽內開孔通向后續MBR池。
(4)水解酸化系統的出水經泵的作用進入到MBR系統，最終得到處理后的水。
MBR系統內包括MBR反應池，MBR反應池包含集水管，膜組件，鼓風機，曝氣管，污泥泵和自吸泵，膜組件包含膜元件;集水管通過膜組件相連通，而膜組件的下部設置曝氣管，在MBR反應池的底部?jī)啥朔謩e設置污泥泵和鼓風機，污泥泵通過管道與剩余污泥排放口相連，而在集水管的上端與自吸泵相連。曝氣管鼓出的氣泡會沖刷膜組件中膜元件表面，防止污染物在膜表面附著。
MBR是傳統活性污泥法和膜分離技術的有機結合，通過膜元件和膜組件實現泥水分離，代替了傳統活性污泥法中的二沉池。MBR系統內包括了曝氣盤、平板超濾的膜元件和膜組件、污泥泵，曝氣管用于給池內微生物提供充足的氧氣，確保池內溶解氧≥4mg/L，需要依靠好氧微生物降解廢水中有機物，有機物是作為食物被微生物攝取，最終轉化為二氧化碳、水和微生物自身。平板超濾膜組件用于實現泥水分離，外部會有自吸泵將透過膜將池內的水往外吸，也就是說MBR出水就是通過膜元件和膜組件過濾的出水，因此出水水質好。污泥泵是用于將MBR池內的多余的污泥排出池內，使池內保持一定的污泥濃度。
一種高鹽有機顏料生產廢水的處理方法，包括以下步驟：
(1)將高鹽有機顏料廢水經管道輸送至調節池，池底設有曝氣系統對廢水進行充分的均質混勻，使廢水均質均量，為后續系統提供穩定進水;
(2)調節池出水經泵的作用進入電催化氧化系統，該系統的主要目的在于降解廢水中的大分子有機物至小分子有機物甚至直接礦化成CO2+H2O，從而降低廢水中的CODCr。本電催化氧化系統的核心技術在于電催化和復合填料催化氧化技術，屬于高級氧化一種，但是與其他一般高級氧化方法相比，其運行成本低、運行操作簡單方便、對高鹽有機顏料廢水具有十分顯著的處理效果。本電催化氧化系統中以石墨為陰極，鈦涂釕電極為陽極，以多相復合催化劑填充在催化劑柱內，在不同條件下，陽極上發生直接或間接反應：
陽極2Cl-+2e-→Cl2
Cl2+H2O→HClO+HCl
OH-離子擴散到陽極周?chē)囊簩又泻痛温人岱磻?yīng)生成ClO-：
HClO+OH-→H2O+ClO-
在ClO-逐漸積聚時的下一步過程，可看做是獲得氯酸和O2的電化學過程：
12ClO-+6H2O+12e-→4HClO3+8HCl+3O2
OH-離子直接在陽極失去電子，同時放出氧氣：
4OH-+4e-→2H2O+O2
陰極2H++2e-→H2
Na++OH-→NaOH
還原產生的過氧化氫間接降解有機物，協同壓裂返排液中的總碳降解，從而降低CODCr。
O2+2H++2e-→H2O2
由于顏料廢水中除了含有大量的無機鹽、稠環芳烴、雜環烴等難降解有機物，這些有機物在電催化氧化系統的作用下，偶氮基(-N=N-)被破壞，環狀結構被打開，從而CODCr得到降低，毒性得到減弱，一些原先無法被表征成CODCr的物質經本電催化氧化系統后其結構中的穩定結構被打破，也能被 CODCr表征出來，經電催化氧化后的廢水CODCr降低至6000～7000mg/L。
(3)水解酸化：電催化氧化出水經輸送泵輸送至后續水解酸化系統，水解酸化工藝是集沉淀、吸附、生物凝聚、生物降解于一體的高效處理單元工藝，該工藝在實際運行中的主要目的是繼續提高可生化性，在上一步電催化氧化系統中仍有一些有機物無法被該系統降解成小分子可生化型有機物，這些有機物在完全好氧條件下更加無法被降解，因此添加水解酸化系統，在此系統中這些無法被生化的物質經過產酸菌的作用轉變?yōu)榭杀划a(chǎn)甲烷菌或好氧細菌利用的小分子揮發酸從而改善廢水可生化性。在此水解酸化過程中， CODCr有一定程度的降低，其去除率為40%左右，出水CODCr降低至4000mg/L 左右，在極大程度上降低了對后續MBR系統的負荷沖擊。
(4)水解酸化系統出水經泵的作用進入到MBR系統，這是一種新型的接觸式膜生物反應器，由平板超濾膜分離單元與生物處理單元兩部分組成，該裝置中的生物處理單元中的活性污泥為蘇州聚智同創環�？萍加邢薰�(菌種編號SGT-GY-1，企業內部編號)針對高鹽有機顏料生產廢水進行專業分離、馴化、強化而來的高效活性污泥，具有很強的適應性。MBR工藝具有負荷高、耐沖擊、出水水質清澈、懸浮物幾近于零等特點，其處理效果遠高于傳統的活性污泥法。平板超濾膜單元中使用的平板膜為我公司專利產品，相較于傳統的中空纖維膜而言，我公司的平板膜具有更明顯的優勢，平板MBR可在更高的活性污泥濃度下保持高通量的穩定運行，不會出現發絲、斷絲或纖維纏繞的等中空纖維膜的常見問題，同時由于MBR底部的曝氣系統對膜片能進行有效的水力沖刷，從而使其在運行過程中能有效穩定的控制膜表面的污染情況，從而延長膜的清洗周期，增長其使用壽命，降低運行費用。MBR系統出水清澈，CODCr在好氧細菌的作用下被降低至低于500mg/L，滿足工業園區污水處理系統納管標準。
本發明的高鹽有機顏料生產廢水處理工藝進一步為：廢水在調節池內停留時間為12h;
本發明的高鹽有機顏料生產廢水處理工藝進一步為：電催化氧化系統的運行條件如下表所示：
本發明的高鹽有機顏料生產廢水處理工藝進一步為：水解酸化系統的運行條件如下表所示：
本發明的高鹽有機顏料生產廢水處理工藝進一步為：MBR系統的運行條件如下表所示，其中溶解氧通過調節曝氣量進行調節，其中膜通量具體視進水 CODCr與水量的變化可調節。
本發明具有CODCr去除率高、處理效果穩定的特點，確保處理后的出水可達到企業所在工業園區納管要求。
與現有技術相比，本發明的技術效果為：
本發明的電催化氧化系統具有更高效率，能將絕大多數廢水中的偶氮基、稠環芳烴、苯、萘、蒽、醌類有機物、芳香胺類化合物、芳香族硝基化合物等都得到一定程度的去除，從而使廢水的毒性大大降低。添加水解酸化步驟使被電催化氧化系統降解的有機物繼續被降解成小分子揮發酸，從而在極大程度上提高了廢水的可生化性，為后續MBR系統提供穩定進水水源。MBR 系統中采用我公司潛心培育的嗜鹽菌，該菌種在高鹽條件下仍然保持很強的生物活性，能穩定的將廢水中的小分子揮發酸繼續降解甚至狂化成CO2+H2O，從而保證出水CODCr<500mg/L，滿足納管要求。該裝置中的生物處理單元中的活性污泥為蘇州聚智同創環�？萍加邢薰�。
