申請日2015.09.06

　　公開(公告)日2016.01.20

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種利用風能和太陽能的污水生化處理系統，由污水處理池組合體、風力壓縮空氣系統和太陽能發電系統組成;其特征在于：所述污水處理池組合體由依次連接的厭氧池、缺氧池、生化池及沉淀池組成;所述風力壓縮空氣系統包括：風車葉輪、風力空氣壓縮機、機翼、立柱、基礎、單向閥、壓縮空氣罐;所述太陽能發電系統由太陽能板和太陽能發電機組成。在有利地形常年有風的地區利用風力空氣壓縮機將風能轉換為壓縮空氣，應用于沒電網地區，壓縮空氣為污水處理提供曝氣，太陽能發電機為系統提供電力。

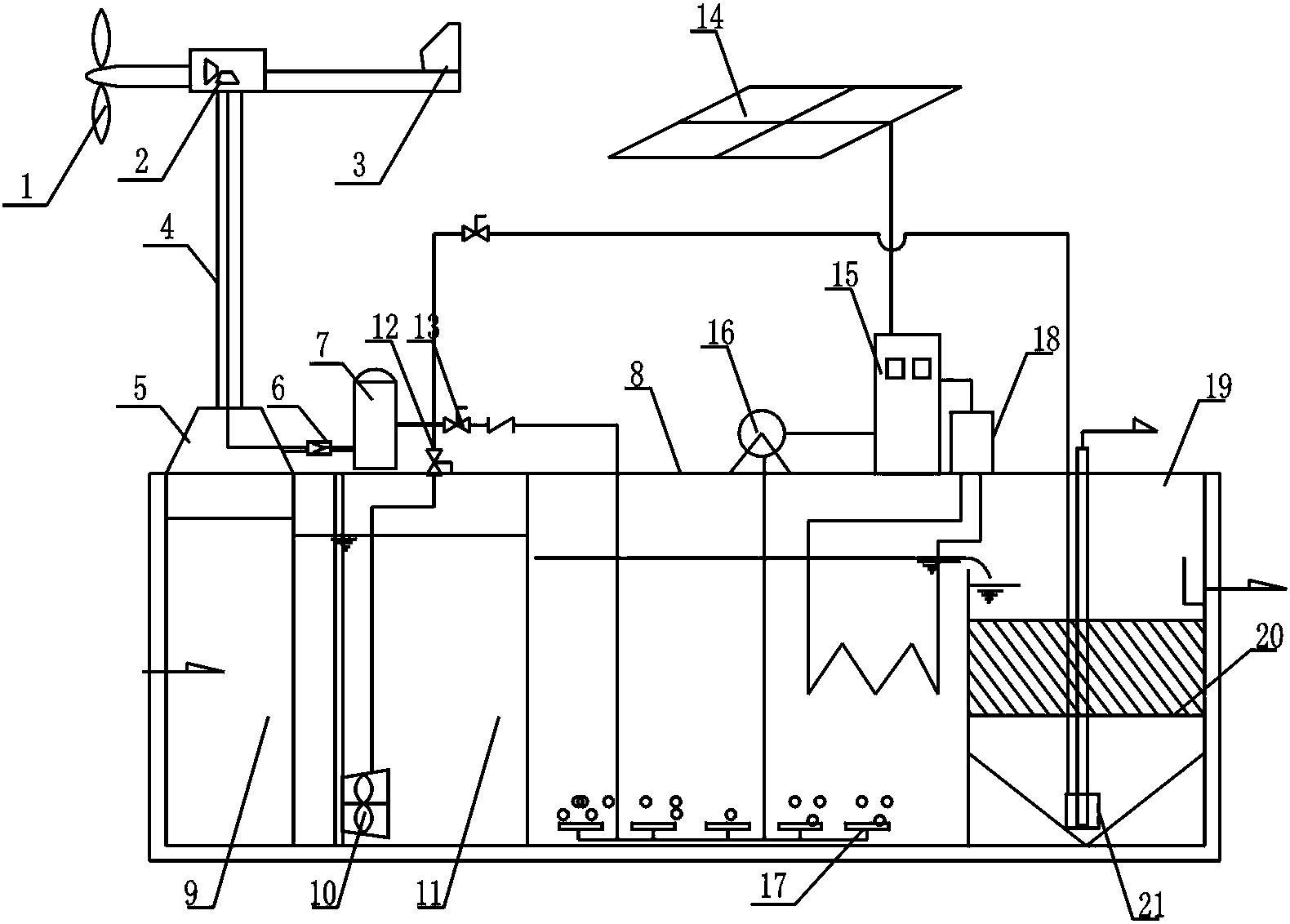

　　摘要附圖



　　權利要求書

　　1.一種利用風能和太陽能的污水生化處理系統，由污水處理池組合體、風力壓縮空氣系統和太陽能發電系統組成;其特征在于：所述污水處理池組合體由依次連接的厭氧池(9)、缺氧池(11)、生化池(8)及沉淀池(19)組成;所述風力壓縮空氣系統包括：風車葉輪(1)、風力空氣壓縮機(2)、機翼(3)、立柱(4)、基礎(5)、單向閥(6)、壓縮空氣罐(7);所述太陽能發電系統由太陽能板(14)和太陽能發電機(15)組成。

　　2.如權利要求1所述的一種利用風能和太陽能的污水生化處理系統，其特征在于：所述缺氧池(11)內設置有水下氣動攪拌機(10)，水下氣動攪拌機(10)的進氣管通過管道與壓縮空氣罐(7)連接。

　　3.如權利要求1所述的一種利用風能和太陽能的污水生化處理系統，其特征在于：所述生化池(8)底部設有曝氣頭(17)，曝氣頭(17)通過管道與壓縮空氣罐(7)連接。

　　4.如權利要求1所述的一種利用風能和太陽能的污水生化處理系統，其特征在于：所述沉淀池(19)底部設有氣動排泥泵(21)，氣動排泥泵(21)通過管道與壓縮空氣罐(7)連接。

　　說明書

　　一種利用風能和太陽能的污水生化處理系統

　　技術領域

　　本實用新型涉及一種利用風能和太陽能的污水生化處理系統，屬于環保技術領域。

　　背景技術

　　現有一些污水處理設備，不僅工藝復雜，處理周期長，操作不方便，需要耗電，設施占地面積大，建造和運行成本居高不下，不利于推廣普及，不適合小規模以及高原地區的污水處理設施，而且能耗高，曝氣設備噪音較大。污水好氧生物處理技術活性污泥法重要組成部分是為污水提供氧氣，氧氣曝氣設備提供，一般利用鼓風機和空壓機提供壓縮空氣為污水充氧，這種方式需要耗電，對于無電網偏遠地區或高原地區的污水處理將受到限制。

　　實用新型內容

　　本實用新型的目的在于提供一種利用風能和太陽能的污水生化處理系統，在有利地形常年有風的地區利用風力空氣壓縮機將風能轉換為壓縮空氣，應用于沒電網地區，壓縮空氣為污水處理提供曝氣，太陽能發電機為系統提供電力。

　　本實用新型的目的通過下述技術方案實現：本實用新型由污水處理池組合體、風力壓縮空氣系統和太陽能發電系統組成;其特征在于：所述污水處理池組合體由依次連接的厭氧池、缺氧池、生化池及沉淀池組成;所述風力壓縮空氣系統包括：風車葉輪、風力空氣壓縮機、機翼、立柱、基礎、單向閥、壓縮空氣罐;所述太陽能發電系統由太陽能板和太陽能發電機組成。

　　所述缺氧池內設置有水下氣動攪拌機，水下氣動攪拌機的進氣管通過管道與壓縮空氣罐連接。

　　所述生化池底部設有曝氣頭，曝氣頭通過管道與壓縮空氣罐連接。

　　所述沉淀池底部設有氣動排泥泵，氣動排泥泵通過管道與壓縮空氣罐連接。

　　本實用新型一種利用風能和太陽能的污水生化處理系統的工作原理：在有利地形常年有風的地區利用風力空氣壓縮機將風能轉換為壓縮空氣，壓縮空氣為污水處理提供曝氣、攪拌推動力，同時太陽能發電機為鼓風機提供電力。由于風的方向會改變，機翼的作用讓風車葉輪面向來風方向，風車葉輪轉動帶動風力空氣壓縮機，風力空氣壓縮機不斷壓縮空氣在壓縮空氣罐內儲存，壓縮空氣為水下氣動攪拌機和氣動排泥泵通過工作動力，壓縮空氣進入曝氣頭為污水提供氧氣，污水在生化處理池中被凈化。

　　綜上所述，本實用新型的有益效果是：在有利地形常年有風的地區利用風力空氣壓縮機將風能轉換為壓縮空氣，應用于沒電網地區，壓縮空氣為污水處理提供曝氣，整個系統無電耗，系統通過水氣混合器預先對水氣進行混合，提高了氧氣轉化率，提升了曝氣系統的效率同時太陽能發電機為鼓風機提供電力。
