申請日2015.09.06

　　公開(公告)日2016.01.13

　　IPC分類號F24H4/02; F24H9/00; F24H9/20

　　摘要

　　本實用新型公開了一種污水源熱泵熱水機組，所述的污水源熱泵熱水機組包含一壓縮機，所述的壓縮機的出口依次經一油分、一板式換熱器、一水冷冷凝器、一電磁閥、一膨脹閥、一列管式蒸發器、一氣液分離器，并與所述的壓縮機的入口相連接，所述的列管式蒸發器設置在一污水池內。本實用新型的污水源熱泵熱水機組的優點是：使用時，制冷劑經過壓縮機的壓縮后，通過一油分進入到板式換熱器和水冷冷凝器中。然后，制冷劑經過電磁閥和膨脹閥，進入到列管式蒸發器中進行換熱，最后經過氣液分離器回到壓縮機。由于列管式蒸發器設置在一污水池，環保可靠，換熱效率高。由于采用列管式蒸發器，清污方便，大大提高了該污水源熱泵熱水機組的可靠性和實用性。

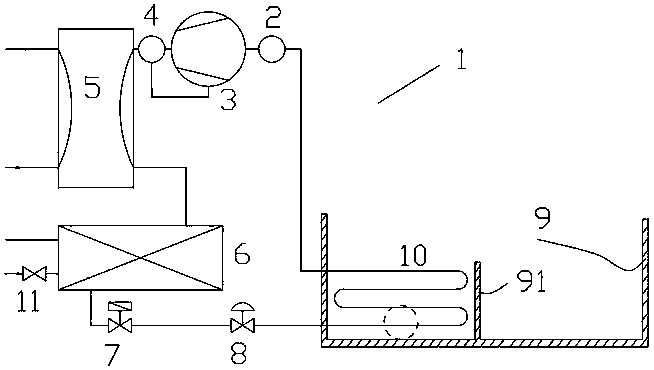

　　摘要附圖



　　權利要求書

　　1.一種污水源熱泵熱水機組，其特征在于，所述的污水源熱泵熱水機組(1)包含一壓縮機(3)，所述的壓縮機(3)的出口依次經一油分(4)、一板式換熱器(5)、一水冷冷凝器(6)、一電磁閥(7)、一膨脹閥(8)、一列管式蒸發器(10)、一氣液分離器(2)，并與所述的壓縮機(3)的入口相連接，所述的列管式蒸發器(10)設置在一污水池(9)內。

　　2.根據權利要求1所述的污水源熱泵熱水機組，其特征在于，污水池(9)內設有一隔離擋板(91)，所述的水冷冷凝器(6)的入口出設有一水量調節閥(11)。

　　說明書

　　污水源熱泵熱水機組

　　技術領域

　　本實用新型涉及一種熱泵，更確切地說，是一種污水源熱泵熱水機組。

　　背景技術

　　污水源熱泵是一種以污水作為提取和儲存能量的冷熱源的熱泵，耗能少，環保性好。污水源熱泵的蒸發器沉浸在污水池內，現有的蒸發器多采用擴管式蒸發器，清污頗為麻煩，嚴重影響污水源熱泵的性能。

　　實用新型內容

　　本實用新型主要是解決現有技術所存在的技術問題，從而提供一種污水源熱泵熱水機組。

　　本實用新型的上述技術問題主要是通過下述技術方案得以解決的：

　　一種污水源熱泵熱水機組，所述的污水源熱泵熱水機組包含一壓縮機，所述的壓縮機的出口依次經一油分、一板式換熱器、一水冷冷凝器、一電磁閥、一膨脹閥、一列管式蒸發器、一氣液分離器，并與所述的壓縮機的入口相連接，所述的列管式蒸發器設置在一污水池內。

　　作為本實用新型較佳的實施例，污水池內設有一隔離擋板，所述的水冷冷凝器的入口出設有一水量調節閥。

　　本實用新型的污水源熱泵熱水機組的優點是：使用時，制冷劑經過壓縮機的壓縮后，通過一油分進入到板式換熱器和水冷冷凝器中。然后，制冷劑經過電磁閥和膨脹閥，進入到列管式蒸發器中進行換熱，最后經過氣液分離器回到壓縮機。由于列管式蒸發器設置在一污水池，環保可靠，換熱效率高。由于采用列管式蒸發器，清污方便，大大提高了該污水源熱泵熱水機組的可靠性和實用性。
