申請日2015.09.06

　　公開(公告)日2015.12.30

　　IPC分類號C02F9/08

　　摘要

　　本實用新型公開一種礦泉水處理設備，包括儲水池、過濾裝置、超濾裝置和滲透消毒裝置，所述儲水池、過濾裝置、超濾裝置和滲透消毒裝置依次接通，所述過濾裝置包括砂礫過濾罐、石英砂過濾罐和活性炭過濾罐，所述超濾裝置內設置有超濾層，所述滲透消毒裝置包括滲透池和消毒池，所述滲透池內設置有滲透膜和儲水腔，所述滲透膜位于儲水腔的上方，所述消毒池與儲水腔相接通;該礦泉水處理設備具有環保節能，成本低和工作效率高的優點。

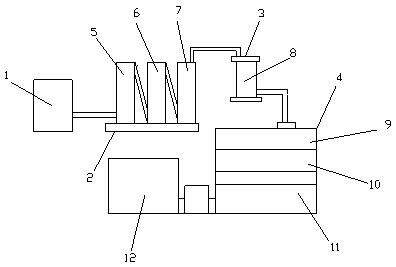

　　摘要附圖



　　權利要求書

　　1.一種礦泉水處理設備，其特征在于：包括儲水池、過濾裝置、超濾裝置和滲透消毒裝置，所述儲水池、過濾裝置、超濾裝置和滲透消毒裝置依次接通，所述過濾裝置包括砂礫過濾罐、石英砂過濾罐和活性炭過濾罐，所述超濾裝置內設置有超濾層，所述滲透消毒裝置包括滲透池和消毒池，所述滲透池內設置有滲透膜和儲水腔，所述滲透膜位于儲水腔的上方，所述消毒池與儲水腔相接通。

　　2.如權利要求1所述的一種礦泉水處理設備，其特征在于：所述砂礫過濾罐、石英砂過濾罐和活性炭過濾罐依次連接。

　　3.如權利要求2所述的一種礦泉水處理設備，其特征在于：所述滲透膜設置有雙層、并固定在滲透池的中部。

　　4.如權利要求3所述的一種礦泉水處理設備，其特征在于：所述滲透池與消毒池之間設置有臭氧混合器。

　　5.如權利要求4所述的一種礦泉水處理設備，其特征在于：所述消毒池為紫外線消毒池。

　　說明書

　　一種礦泉水處理設備

　　技術領域

　　本實用新型涉及一種礦泉水處理設備。

　　背景技術

　　礦泉水是從地下深處自然涌出的或經人工揭露的、未受污染的地下礦水;含有一定量的礦物鹽、微量元素或二氧化碳氣體;在通常情況下，其化學成分、流量、水溫等動態在天然波動范圍內的相對穩定。礦泉水是在地層深部循環形成的，含有國家標準規定的礦物質及限定指標。根據身體狀況及地區飲用水的差異，選擇合適的礦泉水飲用，可以起到補充礦物質，特別是微量元素的作用。

　　但隨著我國經濟的發展，污染的加重，并不是所有的礦泉水都可以直接飲用，需要對礦泉水進行過濾處理，以達到飲用標準。

　　實用新型內容

　　本實用新型要解決的技術問題是提供一種環保節能，成本低和工作效率高的礦泉水處理設備。

　　為解決上述問題，本實用新型采用如下技術方案：

　　一種礦泉水處理設備，包括儲水池、過濾裝置、超濾裝置和滲透消毒裝置，所述儲水池、過濾裝置、超濾裝置和滲透消毒裝置依次接通，所述過濾裝置包括砂礫過濾罐、石英砂過濾罐和活性炭過濾罐，所述超濾裝置內設置有超濾層，所述滲透消毒裝置包括滲透池和消毒池，所述滲透池內設置有滲透膜和儲水腔，所述滲透膜位于儲水腔的上方，所述消毒池與儲水腔相接通。

　　作為優選，所述砂礫過濾罐、石英砂過濾罐和活性炭過濾罐依次連接，能夠?qū)ΦV泉水過濾時，依次進行三次過濾，去除水中的雜質。

　　作為優選，所述滲透膜設置有雙層、并固定在滲透池的中部，能夠?qū)ΦV泉水進行滲透，使得礦泉水中的稀有元素達到可飲用標準。

　　作為優選，所述滲透池與消毒池之間設置有臭氧混合器，通過設置有臭氧混合器，能夠吸收礦泉水中的有害物質。

　　作為優選，所述消毒池為紫外線消毒池，能夠?qū)ΦV泉水進行無污染消毒，有利于礦泉水飲用。

　　本實用新型的有益效果為：由于設置有過濾裝置，能夠?qū)ΦV泉水進行初次過濾，去除水中的雜質，由于設置有超濾裝置，能夠?qū)ΦV泉水進行二次過濾，進一步減少礦泉水中的雜質和金屬物質，由于設置有滲透池，能夠?qū)ΦV泉水進行三次過濾，使得礦泉水達到飲用的標準，由于設置有消毒池，能夠通過紫外線對礦泉水進行無污染消毒。
