申請日2015.09.06

　　公開(公告)日2016.01.06

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一種污水處理與再循環利用系統，包括污水收集池和二次沉淀池，所述系統還包括用于凈化污水收集池排出的污水并將凈化后的水導入二次沉淀池的生物接觸氧化池。污水通過本污水處理與再循環利用系統凈化后，去除率達百分之八十以上，有力的去除了污水中的有害物質，從而達到國家污水排放標準，該系統占用的體積較小，有利于家庭或宿舍內使用，緩解了城市污水處理池的壓力，減少成本，更加實用，可以在每家每戶普及，同時降低了對水資源的破壞。

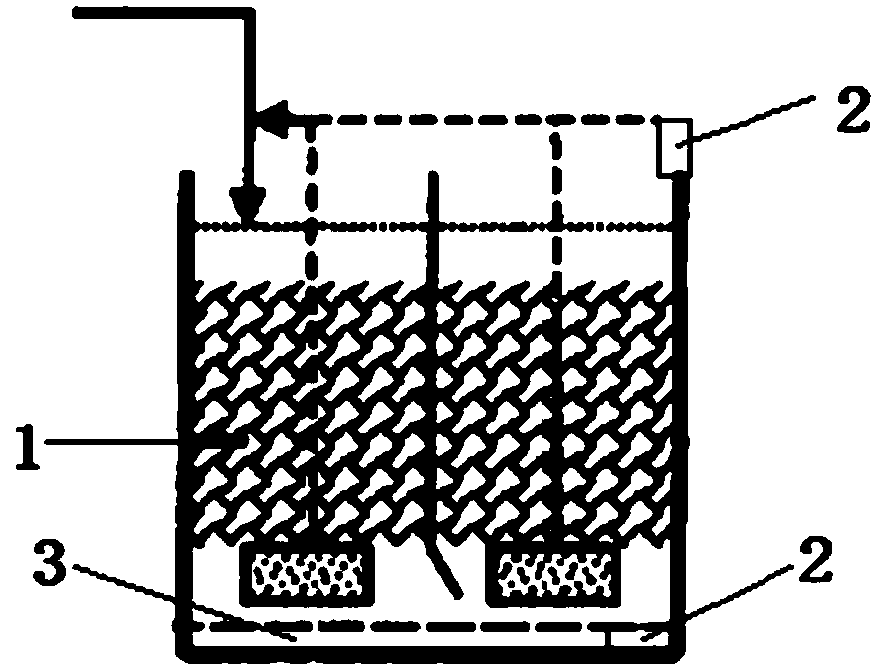

　　摘要附圖



　　權利要求書

　　1.一種污水處理與再循環利用系統，包括污水收集池和二次沉淀池，其特 征在于：所述系統還包括用于凈化污水收集池排出的污水并將凈化后的水導入二 次沉淀池的生物接觸氧化池。

　　2.根據權利要求1所述的污水處理與再循環利用系統，其特征在于：所述 生物接觸氧化池包括池體、設于池體內的填料層、設于池體上端和下端的曝氣裝 置和設于池體底部的排污通道。

　　3.根據權利要求2所述的污水處理與再循環利用系統，其特征在于：所述 填料層為生物陶粒層。

　　4.根據權利要求2所述的污水處理與再循環利用系統，其特征在于：所述 池體內設有將池體分成若干分池體的折流板，每一個分池體的上端和下端均設有 曝氣裝置。

　　5.根據權利要求4所述的污水處理與再循環利用系統，其特征在于：所述 折流板為七塊，且從池體的進水口端到出水口端依次設置。

　　6.根據權利要求2至4任一項所述的污水處理與再循環利用系統，其特征 在于：所述曝氣裝置包括曝氣元件，所述曝氣元件為曝氣頭或者容器泵、水射器、 管道混合器、濾頭。

　　7.根據權利要求1所述的污水處理與再循環利用系統，其特征在于：所述 系統還包括用于去除無機顆粒和部分有機物質的預處理池，所述預處理池的進水 口與污水收集裝置的出水口連接，預處理池的出水口與生物接觸氧化池的進水口 連接。

　　8.根據權利要求7所述的污水處理與再循環利用系統，其特征在于：所述 預處理池包括加藥裝置和用于攪拌混勻藥劑和污水的攪拌裝置。

　　9.根據權利要求1所述的污水處理與再循環利用系統，其特征在于：所述 系統還包括與二次沉淀池排出水相連接用于檢測排出水質量的檢測箱。

　　10.根據權利要求1所述的污水處理與再循環利用系統，其特征在于：所述 系統還包括與二次沉淀池排出水相連接的消毒處理裝置。

　　說明書

　　一種污水處理與再循環利用系統

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種污水處理與再循環利用系 統。

　　背景技術

　　根據統計,我國的江河湖泊和水庫中,已經受污染的約占82.3%,全國有監測 系統的1200條河流中，已有850條受到污染。據全國2222監測站的監測結果顯 示，我國七大水系符合《地面水環境質量標準》Ⅰ、Ⅱ類僅占33.2%,符合Ⅲ類 標準的占28.9%,屬于Ⅳ、Ⅴ類標準的占38.9%。在統計的138個城市河段有133 個河段受到不同程度的污染，占統計總數的96。4%，屬于超Ⅴ類水質的有53個 河段占38%，屬Ⅴ類水的27個河段占20%，屬Ⅳ類水的26個河段占20%，Ⅱ、 Ⅲ類水僅占23%。

　　污水處理既可解決水源的嚴重污染，又可開發新水源，應該說這是一項事半 功倍的事業。所以面對生活污水上升的趨勢，我們可以采用家庭污水處理的方法 達到減少大量污水排入江河，水資源再次利用的目的。但現在還沒有很好的家庭 污水處理裝置，現有的家庭污水裝置，價格昂貴，結構復雜，體積較大，處理效 果也不佳，無法滿足大多數家庭的要求，導致大量污水流入江河，破壞生態系統。

　　發明內容

　　本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新 型提供一種污水處理與再循環利用系統，目的是不產生膨脹污泥危害且較好的對 污水進行凈化處理。

　　為了實現上述目的，本實用新型采取的技術方案為：

　　一種污水處理與再循環利用系統，包括污水收集池和二次沉淀池，所述系統 還包括用于凈化污水收集池排出的污水并將凈化后的水導入二次沉淀池的生物 接觸氧化池。

　　優選的，所述生物接觸氧化池包括池體、設于池體內的填料層、設于池體上 端和下端的曝氣裝置和設于池體底部的排污通道。

　　優選的，所述填料層為生物陶粒層。

　　優選的，所述池體內設有將池體分成若干分池體的折流板，每一個分池體的 上端和下端均設有曝氣裝置。

　　更優選的，所述折流板為七塊，且從池體的進水口端到出水口端依次設置。

　　優選的，所述曝氣裝置包括曝氣元件，所述曝氣元件為曝氣頭或者容器泵、 水射器、管道混合器、濾頭。

　　作為進一步改進，所述系統還包括用于去除無機顆粒和部分有機物質的預處 理池，所述預處理池的進水口與污水收集裝置的出水口連接，預處理池的出水口 與生物接觸氧化池的進水口連接。

　　優選的，所述預處理池包括加藥裝置和用于攪拌混勻藥劑和污水的攪拌裝置。

　　優選的，所述系統還包括與二次沉淀池排出水相連接用于檢測排出水質量的 檢測箱。

　　優選的，所述系統還包括與二次沉淀池排出水相連接的消毒處理裝置。

　　生物接觸氧化法是一種介于活性污泥法與生物濾池之間的生物膜法工 藝，其特點是在池內設置填料，池底曝氣對污水進行充氧，經曝氣的廢水流 經填料層，并使池體內污水處于流動狀態，以保證污水與污水中的填料充分 接觸，使填料顆粒表面長滿細菌膜，廢水和生物膜相接觸，在生物膜生物的作 用下，廢水得到凈化。

　　生物接觸氧化池內的生物膜由菌膠團、絲狀菌、真菌、原生動物和后 生動物組成。在生物接觸氧化池中，絲狀菌在填料空隙間呈立體結構，大 大增加了生物相與廢水的接觸表面，同時因為絲狀菌對多數有機物具有較 強的氧化能力，對水質負荷變化有較大的適應性，所以是提高凈化能力的 有力因素。

　　由于生物接觸氧化池內生物固體量多，水流完全混合，故對水質水量 的驟變有較強的適應能力;剩余污泥量少，不存在污泥膨脹問題，運行管 理簡便。

　　本實用新型的有益效果：污水通過本污水處理與再循環利用系統凈化后，去 除率達百分之八十以上，有力的去除了污水中的有害物質，從而達到國家污水排 放標準，該系統占用的體積較小，有利于家庭或宿舍內使用，緩解了城市污水處 理池的壓力，減少成本，更加實用，可以在每家每戶普及，同時降低了對水資源 的破壞。生物接觸氧化具有多種凈化功能，它除能夠有效地去除有機污染物質外， 還能夠用以脫氮和磷，并且對沖擊負荷有較強的適應能力，污泥生成量少，不產 生污泥膨脹的危害，能夠保證出水水質，勿需污泥回流，易于維護管理，不產生 濾池蠅，也不散發臭氣，本裝置可用于家庭污水處理。
