申請日2015.09.06

　　公開(公告)日2016.01.20

　　IPC分類號C02F3/30

　　摘要

　　本實用新型涉及一種環形式污水處理裝置，由外至內依次設置環形的水解酸化池、曝氣生化池及沉淀池組成;所述水解酸化池內設置有潛水攪拌機;所述沉淀池為圓錐體形，沉淀池設置在曝氣生化池內部，并在沉淀池內設有斜管填料;所述曝氣生化池內放置有生物填料，并在曝氣生化池的底部設置有曝氣管，曝氣管通過管道與鼓風機連接。本裝置將水解酸化池、生化池和沉淀池集成為一體化池，充分利用了沉淀池錐形斗底部，滿足工藝要求，節約空間，并方便在工廠成套制造，容易運輸，占地省，能耗低，運行方式靈活，特別適合小型、分散處置的污水處理設備，及與之類似的工業有機污水處理。

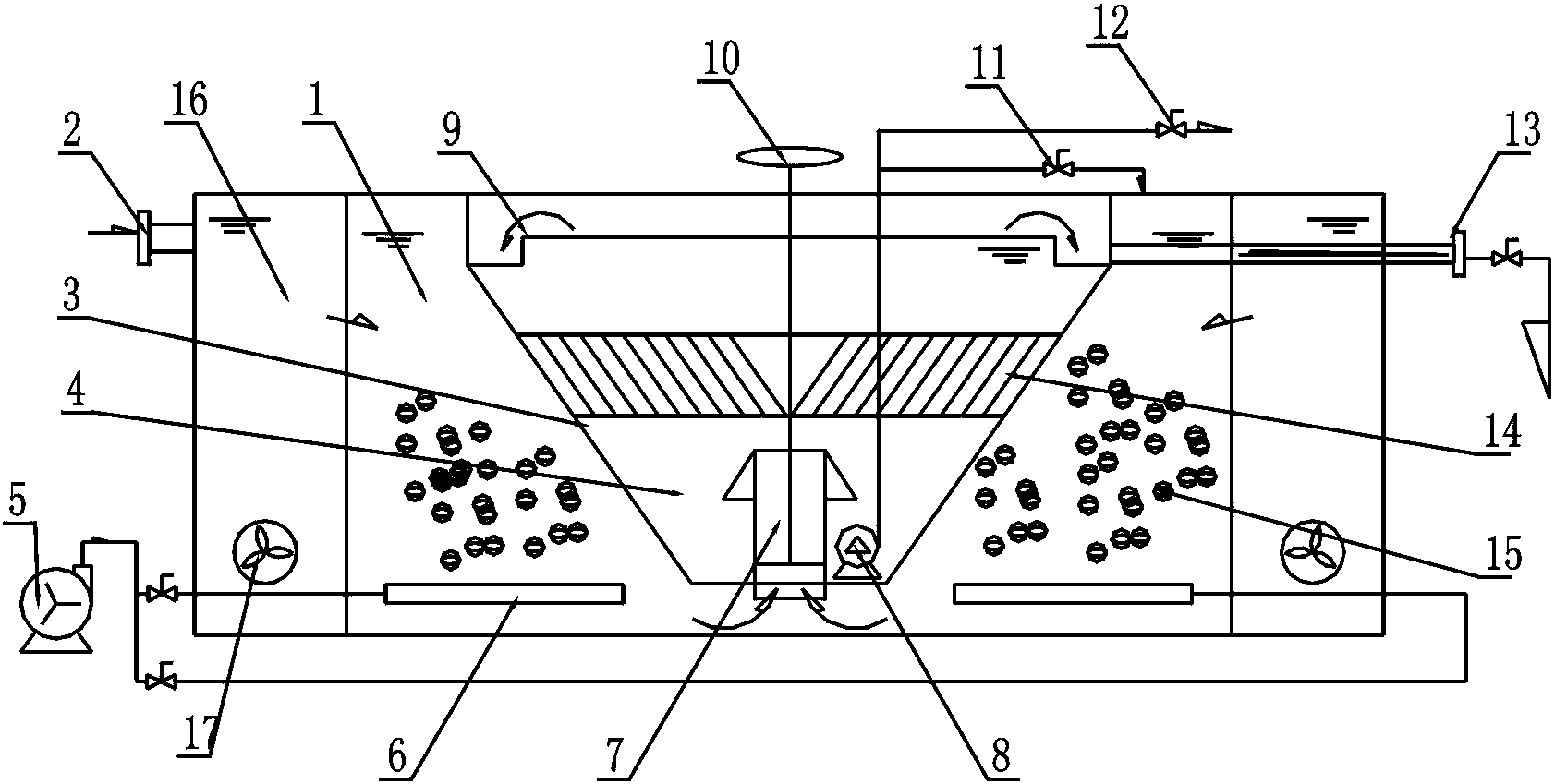

　　摘要附圖



　　權利要求書

　　1.一種環形式污水處理裝置，其特征在于：由外至內依次設置環形的水解酸化池(16)、曝氣生化池(1)及沉淀池(4)組成;所述水解酸化池(16)內設置有潛水攪拌機(17);所述沉淀池(4)為圓錐體形，沉淀池(4)設置在曝氣生化池(1)內部，并在沉淀池(4)內設有斜管填料(14);所述曝氣生化池(1)內放置有生物填料(15)，并在曝氣生化池(1)的底部設置有曝氣管(6)，曝氣管(6)通過管道與鼓風機(5)連接。

　　2.根據權利要求1所述的一種環形式污水處理裝置，其特征在于：所述沉淀池(4)的上部周邊設置有集水槽(9)，集水槽(9)與出水管(13)連通。

　　3.根據權利要求1所述的一種環形式污水處理裝置，其特征在于：所述沉淀池(4)的底部設置有排泥泵(8)。

　　說明書

　　一種環形式污水處理裝置

　　技術領域

　　本實用新型涉及污水處理設備，尤其涉及一種環形式污水處理裝置。

　　背景技術

　　現有一些污水處理設備，不僅工藝復雜，處理周期長，操作不方便，水解酸化池、生化池和沉淀池分開建設，設施占地面積大，建造和運行成本居高不下，不利于推廣普及，不適合小規模的污水處理設施，而且能耗高。近年來，也開發了一些一體化處理工藝，如有采用SBR、MBR等工藝應用到一體化污水處理裝置，其控制要求高，建設成本大，這種一體化裝置一般埋于地下，很難進行維修，一旦控制系統出了問題，整個污水處理設施將會癱瘓，從而造成水質不達標。所以需要一種建設成本低、處理效果高、能耗低、運行費用低、適合分散處置的污水處理一體化設備。

　　實用新型內容

　　本實用新型的目的在于提供一種環形式污水處理裝置，本裝置將水解酸化池、生化池和沉淀池集成為一體化池，充分利用了沉淀池錐形斗底部，滿足工藝要求，節約空間，并方便在工廠成套制造，容易運輸，占地省，能耗低，運行方式靈活，特別適合小型、分散處置的污水處理設備，及與之類似的工業有機污水處理。

　　本實用新型解決其技術問題所采用的技術方案是：本實用新型其特征在于：由外至內依次設置環形的水解酸化池、曝氣生化池及沉淀池組成;所述水解酸化池內設置有潛水攪拌機;所述沉淀池為圓錐體形，沉淀池設置在曝氣生化池內部，并在沉淀池內設有斜管填料;所述曝氣生化池內放置有生物填料，并在曝氣生化池的底部設置有曝氣管，曝氣管通過管道與鼓風機連接。

　　所述沉淀池的上部周邊設置有集水槽，集水槽與出水管連通。

　　所述沉淀池的底部設置有排泥泵。

　　本實用新型運行工作原理：首先污水通過格柵去除污水中粗大固體懸浮物，以保證后續處理設施的正常運行，調節池由于項目所排放的污水水質、水量波動較大，所以將水質、水量不均勻的污水引入調節池中停留一定的時間，使廢水在池內充分混合，以保證后續處理構筑物均勻、穩定運行。提升泵將污水抽入水解酸化池水解后進入曝氣生化池，曝氣生化池內設置有生物填料，多孔生物填料為微生物提供了載體，微生物可將大分子物質轉化為小分子物質，將環狀結構轉化為鏈狀結構，進一步提高了廢水的BOD/COD比，增加了廢水的可生化性，為后續的好氧生化處理創造條件。鼓風機通過管道與曝氣生化池底部的曝氣管連接，生物膜中的微生物在有氧的條件下將污水中的一部分有機物用于合成新的細胞，將另一部分有機物進行分解代謝以便獲得細胞合成所需的能量，其最終產物是CO2和H2O等穩定物質。微生物的好氧代謝作用于對污水中的溶解性有機物和非溶解性有機物都起作用，并且代謝產物是無害的穩定物質。通過曝氣生化池生化處理后，泥水通過泥水分配器進入沉淀池，泥水在斜管填料作用下，沉淀分離，泥污由排泥泵抽出，一部分進行回流，一部分作為剩余污泥處理。

　　本實用新型與現有技術相比，具有如下的優點和有益效果：1、本裝置將水解酸化池、生化池和沉淀池集成為一體化池，充分利用了沉淀池錐形斗底部，滿足工藝要求，節約空間，本裝置方便在工廠成套制造，容易運輸;2、整套一體化主體設備可以埋入地下，可以移動，不占地表面積;3、采用接觸氧化法凈化程度高，多孔生物填料提高處理效果，脫氮除磷去除率高，整套系統污泥產生量低;4、自動化程度高，能耗低，管理方便，不需要專人管理;5、產生的噪音低，異味少，對周圍的環境影響小。
