申請日2017.01.08

　　公開(公告)日2017.08.25

　　IPC分類號C02F9/14

　　摘要

　　本實用新型公開了一種松油醇生產過程中廢水循環利用裝置，包括好氧反應室，所述好氧反應室頂部的左端開設有第一注液口，所述好氧反應室左側的頂部開設有第一進水口，所述好氧反應室右側的底部開設有第一出水口，所述第一出水口通過管道連接有第一水泵，所述第一水泵通過管道連接有第二進水口，所述第二進水口的右側固定連接有過濾室，所述過濾室內腔的上端固定安裝有活性碳過濾層，所述過濾室內腔的下端固定安裝有KDF過濾層，所述過濾室右側的底部開設有第二出水口。本實用新型通過好氧反應池、KDF過濾層、活性碳過濾層和中和反應室的作用，起到了三級凈化污水的作用，解決了廢水處理成本高，有損企業自身利益的問題。

　　權利要求書

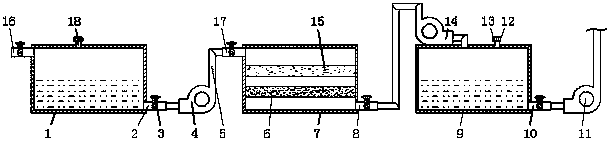

　　1.一種松油醇生產過程中廢水循環利用裝置，包括好氧反應室(1)，其特征在于：所述好氧反應室(1)頂部的左端開設有第一注液口(18)，所述好氧反應室(1)左側的頂部開設有第一進水口(16)，所述好氧反應室(1)右側的底部開設有第一出水口(2)，所述第一出水口(2)通過管道(5)連接有第一水泵(4)，所述第一水泵(4)通過管道(5)連接有第二進水口(17)，所述第二進水口(17)的右側固定連接有過濾室(7)，所述過濾室(7)內腔的上端固定安裝有活性碳過濾層(15)，所述過濾室(7)內腔的下端固定安裝有KDF過濾層(6)，所述過濾室(7)右側的底部開設有第二出水口(8)，所述第二出水口(8)通過管道(5)固定連接有第二水泵(14)，所述第二水泵(14)通過管道(5)固定連接有中和反應室(9)，所述中和反應室(9)頂部的右端開設有第二注液口(13)，所述中和反應室(9)右側的底部開設有第三出水口(10)，所述第三出水口(10)通過管道(5)固定連接有第三水泵(11)。

　　2.根據權利要求1所述的一種松油醇生產過程中廢水循環利用裝置，其特征在于：所述第一注液口(18)和第二注液口(13)的頂部均螺紋連接有活動蓋(12)。

　　3.根據權利要求1所述的一種松油醇生產過程中廢水循環利用裝置，其特征在于：所述第一出水口(2)、第二出水口(8)、第三出水口(10)、第一進水口(16)和第二進水口(17)的表面均活動安裝有閥門(3)。

　　4.根據權利要求1所述的一種松油醇生產過程中廢水循環利用裝置，其特征在于：所述好氧反應室(1)和中和反應室(9)的外表面均固定安裝有觀察窗。

　　說明書

　　一種松油醇生產過程中廢水循環利用裝置

　　技術領域

　　本實用新型涉及廢水循環利用技術領域，具體為一種松油醇生產過程中廢水循環利用裝置。

　　背景技術

　　松油醇是應用于醫藥、化工、香料(香精)、油墨(中間體)等，它具有紫丁花香氣味，能給人一種身處幽林的感覺，是無色透明的油狀液體。松油醇在制作過程中，必須進行加熱(溫度控制在九十到一百攝氏度)后攪拌，使松油醇混合材料達到凝固脫水的效果。松油醇在生產及儲存時產生的噴淋水、水合反應產生的廢水和煙筒的冷卻除塵水等，都會統一收集到污水池進行集中處理和排放，但隨著松油醇生產規模的擴大，其生產過程中所產生的廢水量也越來越多，導致了廢水處理成本直線增高，不利于企業自身的利益，為此，我們提出一種松油醇生產過程中廢水循環利用裝置。

　　實用新型內容

　　本實用新型的目的在于提供一種松油醇生產過程中廢水循環利用裝置，具備循環使用廢水的優點，解決了廢水處理成本高，有損企業自身利益的問題。

　　為實現上述目的，本實用新型提供如下技術方案：一種松油醇生產過程中廢水循環利用裝置，包括好氧反應室，所述好氧反應室頂部的左端開設有第一注液口，所述好氧反應室左側的頂部開設有第一進水口，所述好氧反應室右側的底部開設有第一出水口，所述第一出水口通過管道連接有第一水泵，所述第一水泵通過管道連接有第二進水口，所述第二進水口的右側固定連接有過濾室，所述過濾室內腔的上端固定安裝有活性碳過濾層，所述過濾室內腔的下端固定安裝有KDF過濾層，所述過濾室右側的底部開設有第二出水口，所述第二出水口通過管道固定連接有第二水泵，所述第二水泵通過管道固定連接有中和反應室，所述中和反應室頂部的右端開設有第二注液口，所述中和反應室右側的底部開設有第三出水口，所述第三出水口通過管道固定連接有第三水泵。

　　優選的，所述第一注液口和第二注液口的頂部均螺紋連接有活動蓋。

　　優選的，所述第一出水口、第二出水口、第三出水口、第一進水口和第二進水口的表面均活動安裝有閥門。

　　優選的，所述好氧反應室和中和反應室的外表面均固定安裝有觀察窗。

　　與現有技術相比，本實用新型的有益效果如下：

　　1、本實用新型設置了好氧反應池，可利用廢水中好氧微生物的特性，在供氧的情況下，把有機物轉化為無機物和少量的細胞物質，起到了對廢水初級凈化的作用，通過KDF過濾層和活性碳過濾層的作用，可增加對污水的過濾能力，有效的提高了污水的凈化能力，起到了第二級凈化污水的作用，中和反應室可使污水的酸堿度達到中性，起到了第三級凈化污水的作用，解決了廢水處理成本高，有損企業自身利益的問題。
