申請日2015.09.15

　　公開(公告)日2016.01.27

　　IPC分類號B01D21/02; B01D21/24

　　摘要

　　本實用新型公開了一種污水處理用均質沉淀裝置，包括用于貯存污水的貯存容器，貯存容器底部鋪設有多根排泥管，排泥管上開設有進泥口，排泥管的一端伸出貯存容器并在伸出段上安裝有控制排泥管通斷的排泥閥。本實用新型通過在貯存容器底部設置排泥管，排泥管上開設有進泥口，利用水的重力對污泥具有向下的壓力，在管線排泥閥開啟時，底部沉淀的污泥在水的壓力下將隨水流從進泥口進入排泥管，進而排出均質罐或均質池，達到自動清淤的目的，提高工作效率，降低運行成本，且此種結構的沉淀裝置可實現不間斷運行。

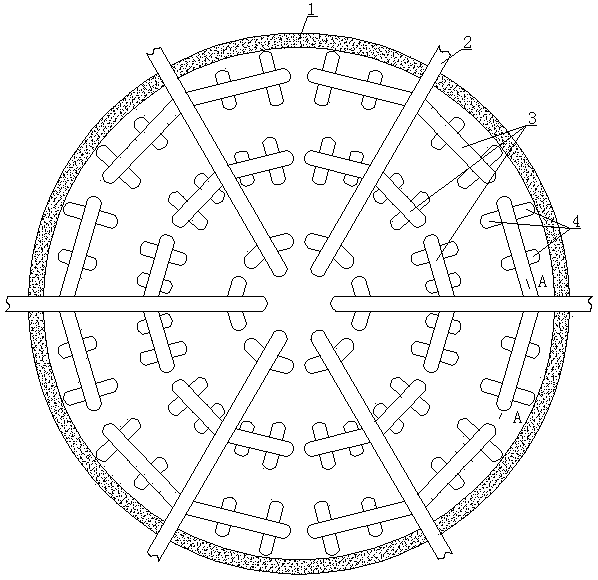

　　摘要附圖



　　權利要求書

　　1.一種污水處理用均質沉淀裝置，包括用于貯存污水的貯存容器(1)，其特征是所述貯存容器(1)底部鋪設有多根排泥管，所述排泥管上開設有進泥口，所述排泥管的一端伸出貯存容器(1)并在伸出段上安裝有控制排泥管通斷的排泥閥。

　　2.根據權利要求1所述的污水處理用均質沉淀裝置，其特征是所述貯存容器(1)的橫截面呈圓形，所述排泥管包括多根以貯存容器(1)中心為中心呈發散狀均勻分布的主排泥管(2)，每根主排泥管(2)上沿其軸向間隔設有多根向其兩側部伸出的分支排泥管(3)，每根主排泥管(2)上各個分支排泥管(3)的長度由靠近貯存容器(1)中心端向貯存容器(1)側壁端逐漸增長，所述分支排泥管(3)上開設有進泥口，所述主排泥管(2)的一端伸出貯存容器(1)。

　　3.根據權利要求2所述的污水處理用均質沉淀裝置，其特征是所述分支排泥管(3)傾斜設置，其與主排泥管(2)靠近貯存容器(1)中心段的夾角為銳角。

　　4.根據權利要求3所述的污水處理用均質沉淀裝置，其特征是所述分支排泥管(3)的兩側分別設有次分支管(4)，所述次分支管(4)上開設有進泥口。

　　5.根據權利要求1所述的污水處理用均質沉淀裝置，其特征是所述貯存容器(1)的橫截面呈方形，所述排泥管均勻間隔設置，每根排泥管上均布有多個進泥口。

　　6.根據權利要求1至5中任一項所述的污水處理用均質沉淀裝置，其特征是所述進泥口上連接有呈喇叭狀的進泥嘴(5)。

　　7.根據權利要求6所述的污水處理用均質沉淀裝置，其特征是所述進泥嘴(5)的開口朝下，所述進泥嘴(5)的開口與貯存容器(1)的底部之間的距離為2-10cm。

　　說明書

　　污水處理用均質沉淀裝置

　　技術領域

　　本實用新型涉及一種污水處理用均質沉淀裝置。

　　背景技術

　　一般的煉油污水處理工藝有隔油、均質沉淀、浮選、生化、沉淀、砂濾等處理單元，其中均質沉淀單元可一定程度去除污水中懸浮物、膠體物等，保證后續生化處理單元高效運行。目前均質沉淀單元普遍使用均質池或均質罐，但不管采取哪種形式，都會有大量的懸浮物、膠體物、泥沙等沉積于底部，為保證污水處理系統正常運行，需定期將均質沉淀單元進行人工清理，清理時均質沉淀單元需停止使用，會在一定程度上影響污水處理系統的正常運行，且均質罐或均質池底部的沉積物需人工進行清理，耗費大量人力物力，大大增加了運行成本。

　　發明內容

　　本實用新型要解決的技術問題是提供一種可自動清理沉積物的污水處理用均質沉淀裝置。

　　為解決上述技術問題，本實用新型包括用于貯存污水的貯存容器，其結構特點是所述貯存容器底部鋪設有多根排泥管，所述排泥管上開設有進泥口，所述排泥管的一端伸出貯存容器并在伸出段上安裝有控制排泥管通斷的排泥閥。

　　所述貯存容器的橫截面呈圓形，所述排泥管包括多根以貯存容器中心為中心呈發散狀均勻分布的主排泥管，每根主排泥管上沿其軸向間隔設有多根向其兩側部伸出的分支排泥管，每根主排泥管上各個分支排泥管的長度由靠近貯存容器中心端向貯存容器側壁端逐漸增長，所述分支排泥管上開設有進泥口，所述主排泥管的一端伸出貯存容器。

　　所述分支排泥管傾斜設置，其與主排泥管靠近貯存容器中心段的夾角為銳角。

　　所述分支排泥管的兩側分別設有次分支管，所述次分支管上開設有進泥口。

　　所述貯存容器的橫截面呈方形，所述排泥管均勻間隔設置，每根排泥管上均布有多個進泥口。

　　所述進泥口上連接有呈喇叭狀的進泥嘴。

　　所述進泥嘴的開口朝下，所述進泥嘴的開口與貯存容器的底部之間的距離為2-10cm。

　　采用上述結構后，本實用新型通過在貯存容器底部設置排泥管，排泥管上開設有進泥口，利用水的重力對污泥具有向下的壓力，在管線排泥閥開啟時，底部沉淀的污泥在水的壓力下將隨水流從進泥口進入排泥管，進而排出均質罐或均質池，達到自動清淤的目的，提高工作效率，降低運行成本，且此種結構的沉淀裝置可實現不間斷運行。
