申請日2015.09.15

　　公開(公告)日2016.01.20

　　IPC分類號B01D29/15

　　摘要

　　本實用新型涉及環保領域，尤其涉及一種袋式含油污水過濾器。包含殼體，所述殼體包含支腿，所述殼體上包含進口和出口，進口和出口內部有濾袋，濾袋被帶孔的鋼板支撐，濾袋作為內襯，進口連接濾袋口，進口位于殼體的下方。有益效果：采用底入頂出方式，通過管道中的壓力污水壓入過濾器桶體，要過濾的液體介質經由不銹鋼板沖孔支撐的過濾袋平穩的過濾，使過濾液體產生理想的固液分離達到液體介質被過濾的效果。由于污水進入濾器后是從濾袋底端流入，使得液體可均勻分布在整個濾袋的過濾表面，令整個層面中的流體分布恒定一致，紊流的負面影響小，過濾效果好，當污物沉積到一定量時可以自行脫落，也便于反沖洗。

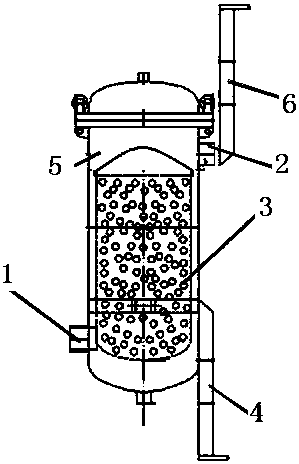

　　摘要附圖



　　權利要求書

　　1.一種袋式含油污水過濾器，其特征在于，包含殼體，所述殼體包含支腿，所述殼體上包含進口和出口，進口和出口內部有濾袋，濾袋被帶孔的鋼板支撐，濾袋作為內襯，進口連接濾袋口，進口位于殼體的下方。

　　2.如權利要求1所述的一種袋式含油污水過濾器，其特征在于，所述支腿在殼體上方和下方都有。

　　3.如權利要求1所述的一種袋式含油污水過濾器，其特征在于，所述進口連接管道，所述管道上包含加壓泵。

　　說明書

　　一種袋式含油污水過濾器

　　技術領域

　　本實用新型涉及環保領域，尤其涉及一種袋式含油污水過濾器。

　　背景技術

　　以前的袋式過濾器中濾袋安裝的時候，水是從上往下進行過濾，因此局部受壓大，時間長了濾袋就會容易破損，不易清理。

　　實用新型內容

　　實用新型的目的：為了提供一種效果更好的袋式含油污水過濾器，具體目的見具體實施部分的多個實質技術效果。

　　為了達到如上目的，本實用新型采取如下技術方案：

　　一種袋式含油污水過濾器，其特征在于，包含殼體，所述殼體包含支腿，所述殼體上包含進口和出口，進口和出口內部有濾袋，濾袋被帶孔的鋼板支撐，濾袋作為內襯，進口連接濾袋口，進口位于殼體的下方。

　　本實用新型進一步技術方案在于，所述支腿在殼體上方和下方都有。

　　本實用新型進一步技術方案在于，所述進口連接管道，所述管道上包含加壓泵。

　　采用如上技術方案的本實用新型，相對于現有技術有如下有益效果：采用底入頂出方式，通過管道中的壓力污水壓入過濾器桶體，要過濾的液體介質經由不銹鋼板沖孔支撐的過濾袋平穩的過濾，使過濾液體產生理想的固液分離達到液體介質被過濾的效果。由于污水進入濾器后是從濾袋底端流入，使得液體可均勻分布在整個濾袋的過濾表面，令整個層面中的流體分布恒定一致，紊流的負面影響小，過濾效果好，當污物沉積到一定量時可以自行脫落，也便于反沖洗
