申請日2015.11.20

　　公開(公告)日2016.02.03

　　IPC分類號C02F11/12; C02F11/14

　　摘要

　　本發明涉及一種污泥處理裝置，具體的說是一種污泥濃縮脫水一體機，屬于環保設備技術領域。其包括殼體、濃縮段和壓濾段，殼體內上部設有濃縮段，濃縮段包括分別設置在殼體內上部兩側的濃縮段驅動滾筒和濃縮段從動滾筒，濃縮段驅動滾筒和濃縮段從動滾筒之間套裝濃縮段濾帶，濃縮段濾帶一側設有第一沖洗噴頭。殼體內下部設有壓濾段，壓濾段上濾帶一側設有第二沖洗噴頭，壓濾段下濾帶一側設有第三沖洗噴頭。本發明結構簡單、緊湊、合理，工作穩定可靠;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　權利要求書

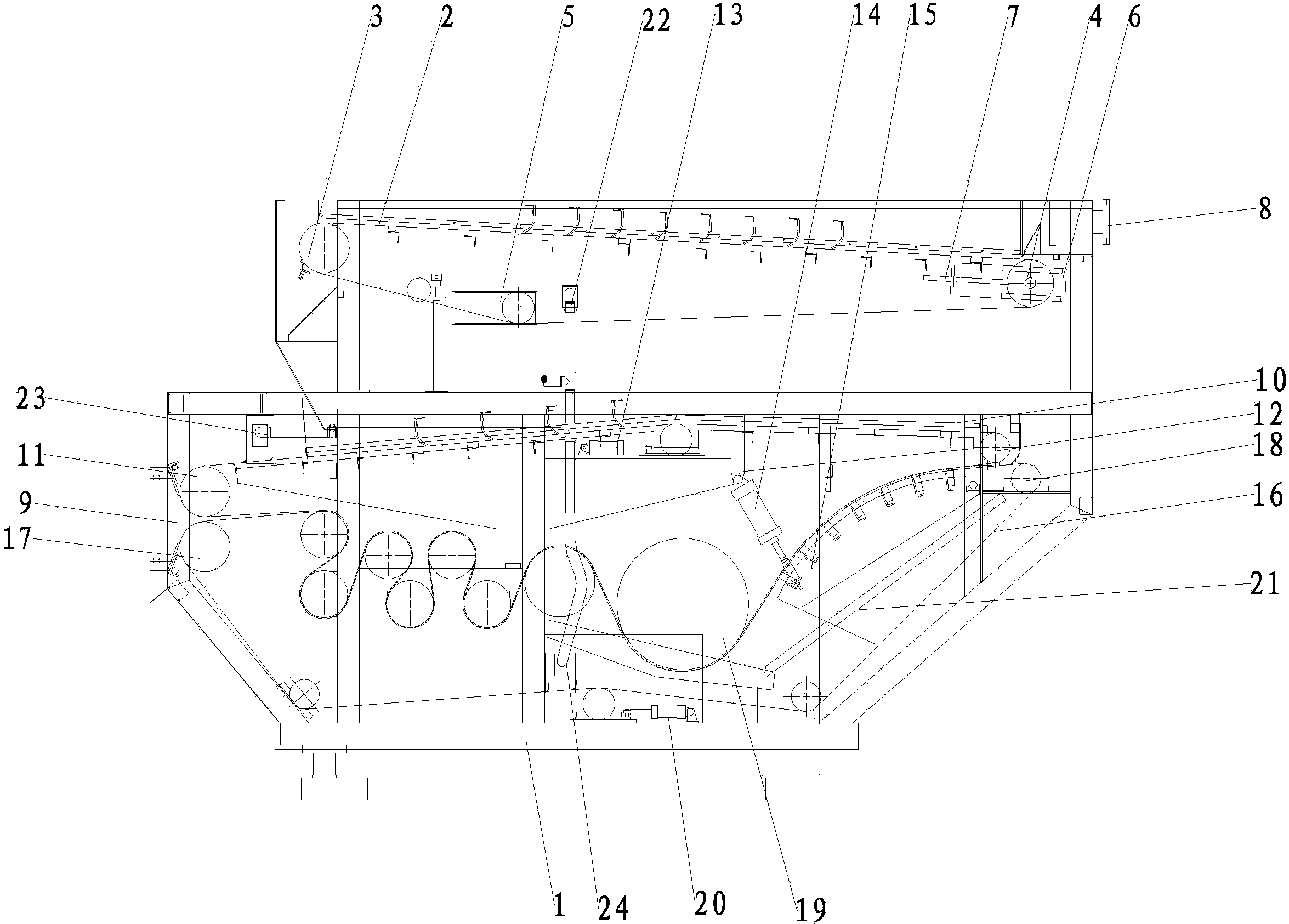

　　1.一種污泥濃縮脫水一體機，包括殼體(1)、濃縮段和壓濾段，殼體(1)上部設有進料口(8)，殼體(1)下部設有出料口(9)，其特征是：殼體(1)內上部設有濃縮段，濃縮段包括分別設置在殼體(1)內上部兩側的濃縮段驅動滾筒(3)和濃縮段從動滾筒(4)，濃縮段驅動滾筒(3)和濃縮段從動滾筒(4)之間套裝濃縮段濾帶(2)，濃縮段濾帶(2)一側設有第一沖洗噴頭(22);

　　殼體(1)內下部設有壓濾段，壓濾段包括分別設置在殼體(1)內下部的上濾帶驅動滾筒(11)和上濾帶從動滾筒(12)，上濾帶驅動滾筒(11)和上濾帶從動滾筒(12)之間套裝壓濾段上濾帶(10);上濾帶驅動滾筒(11)下端設有下濾帶驅動滾筒(17)，上濾帶從動滾筒(12)下端設有下濾帶從動滾筒(18)，下濾帶驅動滾筒(17)和下濾帶從動滾筒(18)之間套裝壓濾段下濾帶(16);壓濾段上濾帶(10)一側設有第二沖洗噴頭(23)，壓濾段下濾帶(16)一側設有第三沖洗噴頭(24)。

　　2.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述濃縮段濾帶(2)上設有濃縮段糾偏氣缸(5)。

　　3.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述濃縮段從動滾筒(4)固定在濃縮段張緊支架(6)上，濃縮段張緊支架(6)通過濃縮段調節螺栓(7)連接在殼體(1)上。

　　4.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述壓濾段上濾帶(10)上設有上濾帶糾偏氣缸(13)。

　　5.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述壓濾段下濾帶(16)上設有下濾帶糾偏氣缸(20)。

　　6.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述壓濾段下濾帶(16)經過壓濾段張緊支架(15)，壓濾段張緊支架(15)上連接壓濾段張緊氣缸(14)。

　　7.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述壓濾段下濾帶(16)下方設有集液盤(21)。

　　8.如權利要求1所述的污泥濃縮脫水一體機，其特征是：所述壓濾段下濾帶(16)繞過壓榨滾筒(19)。

　　說明書

　　污泥濃縮脫水一體機

　　技術領域

　　本發明涉及一種污泥處理裝置，具體的說是一種污泥濃縮脫水一體機，屬于環保設備技術領域。

　　背景技術

　　隨著社會經濟的發展與城市化進程的加快，城鎮污水處理廠及伴隨產生的污泥數量快速增加。根據有關材料，2010年我國污水處理廠產生的污泥達到3億噸。由于污泥在脫水必須進行生化、絮凝處理，且脫水后污泥含有大量的細胞水和附著水，目前，幾乎所有的污水處理廠現有的設備與技術只能將污泥的含水率降低到80%左右，如要達到焚燒的要求-污泥的含水率低于50%要花費很高的成本，因此我國幾乎所有污水處理廠往往只能將污泥以填埋和堆放為主，從而引發了嚴重的環境污染問題。

　　現有技術中，污泥處理裝置通常包括獨立設置的污泥濃縮裝置和脫水機，進行污泥處理時，先利用污泥濃縮裝置對較稀的污泥進行濃縮，濃縮后水含量降低的污泥再進入脫水機脫水。這種污泥處理方式，一是設備投資大，設備占用空間大，能耗高，運行成本高;二是，已有的污泥濃縮裝置容易發生堵塞，從而工作效率低，運行成本高，且對于污泥的濃縮效果有限。近年來，也有人報道濃縮脫水一體機，但已有的濃縮脫水一體機的處理效果與傳統濃縮、脫水分體的裝置相比處理效果明顯降低。

　　發明內容

　　本發明的目的在于克服上述不足之處，從而提供一種污泥濃縮脫水一體機，能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　按照本發明提供的技術方案，污泥濃縮脫水一體機包括殼體、濃縮段和壓濾段，殼體上部設有進料口，殼體下部設有出料口，其特征是：殼體內上部設有濃縮段，濃縮段包括分別設置在殼體內上部兩側的濃縮段驅動滾筒和濃縮段從動滾筒，濃縮段驅動滾筒和濃縮段從動滾筒之間套裝濃縮段濾帶，濃縮段濾帶一側設有第一沖洗噴頭;

　　殼體內下部設有壓濾段，壓濾段包括分別設置在殼體內下部的上濾帶驅動滾筒和上濾帶從動滾筒，上濾帶驅動滾筒和上濾帶從動滾筒之間套裝壓濾段上濾帶;上濾帶驅動滾筒下端設有下濾帶驅動滾筒，上濾帶從動滾筒下端設有下濾帶從動滾筒，下濾帶驅動滾筒和下濾帶從動滾筒之間套裝壓濾段下濾帶;壓濾段上濾帶一側設有第二沖洗噴頭，壓濾段下濾帶一側設有第三沖洗噴頭。

　　進一步的，濃縮段濾帶上設有濃縮段糾偏氣缸。

　　進一步的，濃縮段從動滾筒固定在濃縮段張緊支架上，濃縮段張緊支架通過濃縮段調節螺栓連接在殼體上。

　　進一步的，壓濾段上濾帶上設有上濾帶糾偏氣缸。

　　進一步的，壓濾段下濾帶上設有下濾帶糾偏氣缸。

　　進一步的，壓濾段下濾帶經過壓濾段張緊支架，壓濾段張緊支架上連接壓濾段張緊氣缸。

　　進一步的，壓濾段下濾帶下方設有集液盤。

　　進一步的，壓濾段下濾帶繞過壓榨滾筒。

　　本發明與已有技術相比具有以下優點：

　　本發明結構簡單、緊湊、合理，工作穩定可靠;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。
