申請日2015.09.15

　　公開(公告)日2015.12.23

　　IPC分類號B01D25/30; B01D25/12

　　摘要

　　本發明公開了一種有效降低COD懸浮物SS的污水處理裝置，包括過濾機、液壓工作站、電控箱、污水池、污泥池和清液池，過濾機上設有止推板和壓緊板，止推板和壓緊板之間設有濾板和濾布;過濾機上設有油缸座，油缸座上設有油缸;過濾機上設有橫梁，橫梁上設有拉板機構;進液口與污水池之間設有第一三通管，第一三通管連接污泥池，第一三通管與污泥池之間設有排泥渣閥門，出水通道上設有第二三通管，第二三通管的一端連接有反沖洗泵，第二三通管的另一端連通清液池，第二三通管與清液池之間設有出水閥。本發明具有連續過濾工作的功能，結合過濾機對污水進行過濾作用，濾板過濾面積大，具有增加出水流量的效果，有效降低COD懸浮物SS含量。

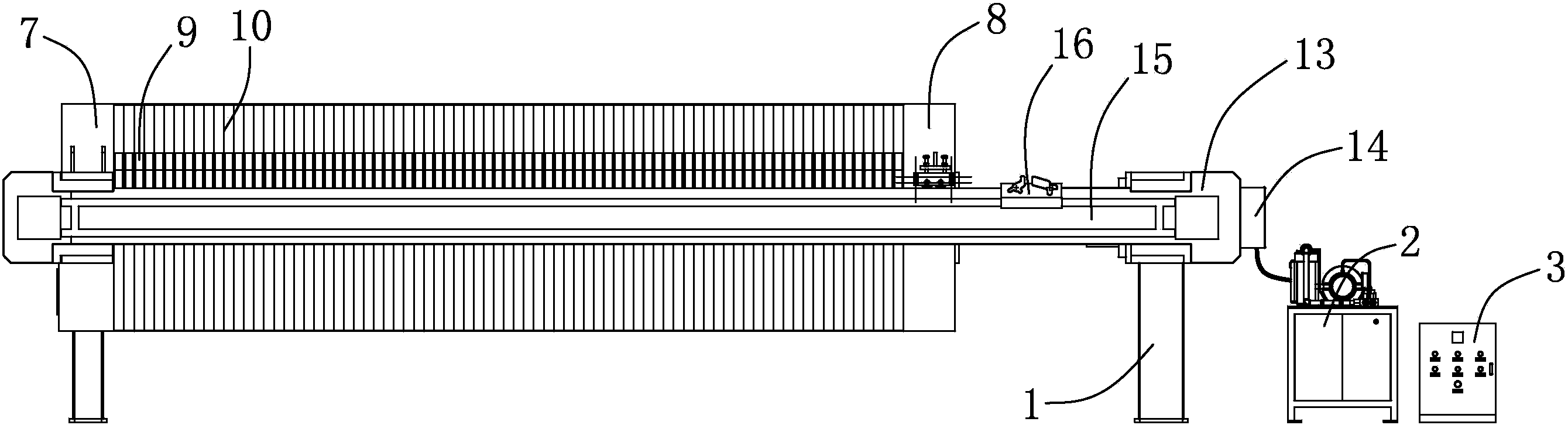

　　摘要附圖



　　權利要求書

　　1.一種有效降低COD懸浮物SS的污水處理裝置，包括過濾機、液壓工作站、 電控箱、污水池、污泥池和清液池，其特征在于：所述過濾機上設有止推 板和壓緊板，所述止推板和所述壓緊板之間設有濾板和濾布，所述濾板之 間形成濾腔，所述濾布設于所述濾腔中，所述濾板上設有進液口、出水孔 和出水通道;所述過濾機上設有油缸座，所述油缸座上設有油缸，所述油 缸連接所述壓緊板;所述過濾機上設有橫梁，所述橫梁上設有拉板機構; 所述進液口與所述污水池連接，所述進液口與所述污水池之間設有第一三 通管，所述第一三通管連接所述污泥池，所述第一三通管與所述污泥池之 間設有排泥渣閥門，所述出水通道上設有第二三通管，所述第二三通管的 一端連接有反沖洗泵，所述反沖洗泵連接所述清液池，所述第二三通管的 另一端連通所述清液池，所述第二三通管與所述清液池之間設有出水閥。

　　2.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述污水池連接有進料泵，所述進料泵連接所述第一三通管。

　　3.根據權利要求2所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述進料泵與所述第一三通管之間設有第一止回閥，所述第一止 回閥控制所述進料泵的進料過程。

　　4.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述第二三通管與所述反沖洗泵之間設有第二止回閥，所述第二 止回閥控制所述反沖洗泵的反沖洗過程。

　　5.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述第一三通管與所述進液口之間設有第三三通管，所述第三三 通管連接有進料壓力表。

　　6.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述濾板上設有排水槽，所述排水槽呈“1”字形左右均勻分布于 所述濾板上。

　　7.根據權利要求6所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述排水槽的截面呈半圓弧狀，所述排水槽的截面的半徑為1～ 2mm。

　　8.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述濾布采用雙層織物結構。

　　9.根據權利要求1所述的一種有效降低COD懸浮物SS的污水處理裝置，其特 征在于：所述進液口設于所述濾板的下半部分。

　　說明書

　　一種有效降低COD懸浮物SS的污水處理裝置

　　技術領域

　　本發明屬于污水處理技術領域，尤其涉及一種有效降低COD懸浮物SS的污 水處理裝置。

　　背景技術

　　工業污水是指工業生產過程中產生的污水和廢液，其中含有隨水流失的工 業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速 發展，污水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人 類的健康和安全。因此，對于保護環境來說，工業污水的處理比城市污水的處 理更為重要。隨著經濟的快速發展,人民生活水平不斷提升，對生態環境的要求 也日益提高，因此越來越多的工業污水需要經過處理達標后排放。

　　印染污水處理就是工業污水處理的一種。印染污水水質復雜，污染物主要 來源為：一類來自纖維原料本身的夾帶物;另一類是加工過程中所用的漿料、 油劑、染料、化學助劑等。印染污水水量大、有機污染物含量高、色度深、堿 性和PH值變化大、水質變化劇烈，懸浮物含量高。目前，處理污水的常用方法 大致分為三種：1、利用微生物去除污水中的有機物的生物方式;2、利用混凝、 氣浮、沉淀、過濾手段的機械處理;3、利用膜、袋、多孔材料吸附的生化和物 理相結合的物化處理方法以降低COD，滿足排放標準。目前，板框式壓泥機是一 種以壓榨污泥為主要功能的機械，通過一側施加機械力實現壓榨過濾過程，對 污水泥漿進行泥水分離。其主要特點在于占地面積小，壓榨面積大，其缺點是 出水通道不流暢、間斷式工作，不能用于濾水為主要目的的工藝中。

　　發明內容

　　本發明目的在于解決現有技術中存在的上述技術問題，提供一種有效降低 COD懸浮物SS的污水處理裝置，具有連續過濾工作的功能，結合過濾機對污水 進行過濾作用，濾板中增設了排水槽，過濾面積大，具有增加出水流量的效果， 提高了過濾精度，有效降低COD懸浮物SS含量。

　　為了解決上述技術問題，本發明采用如下技術方案：

　　一種有效降低COD懸浮物SS的污水處理裝置，包括過濾機、液壓工作站、 電控箱、污水池、污泥池和清液池，其特征在于：過濾機上設有止推板和壓緊 板，止推板和壓緊板之間設有濾板和濾布，濾板之間形成濾腔，濾布設于濾腔 中，濾板上設有進液口、出水孔和出水通道;過濾機上設有油缸座，油缸座上 設有油缸，油缸連接壓緊板;過濾機上設有橫梁，橫梁上設有拉板機構;進液 口與污水池連接，進液口與污水池之間設有第一三通管，第一三通管連接污泥 池，第一三通管與污泥池之間設有排泥渣閥門，出水通道上設有第二三通管， 第二三通管的一端連接有反沖洗泵，反沖洗泵連接清液池，第二三通管的另一 端連通清液池，第二三通管與清液池之間設有出水閥，具有連續過濾工作的功 能，過濾面積大，增加出水流量，提高了過濾精度，有效降低COD懸浮物SS含 量。

　　進一步，污水池連接有進料泵，進料泵連接第一三通管，進料泵將污水池 中的污水泵入到第一三通管中。

　　進一步，進料泵與第一三通管之間設有第一止回閥，第一止回閥控制進料 泵的進料過程。

　　進一步，第二三通管與反沖洗泵之間設有第二止回閥，第二止回閥控制反 沖洗泵的反沖洗過程。

　　進一步，第一三通管與進液口之間設有第三三通管，第三三通管連接有進 料壓力表，進料壓力表顯示進料泵泵入管道中污水的流量。

　　進一步，濾板上設有排水槽，排水槽呈“1”字形左右均勻分布于濾板上， 提高出水流暢性。

　　進一步，排水槽的截面呈半圓弧狀，排水槽的截面的半徑為1～2mm，泥渣 被攔截在排水槽外，濾液順著排水槽排入到出水通道中，能夠提高出水量，同 時提高出水流暢性。

　　進一步，濾布采用雙層織物結構，其具備組織點細密，強度高，對細微粒 子捕捉能力強，剝離性能好，耐酸、耐堿的特點。

　　進一步，進液口設于濾板的下半部分，污水從進液口進入濾腔中，通過閥 門的轉換，進液口既可用于進液，又可用于排渣。

　　本發明由于采用了上述技術方案，具有以下有益效果：

　　1、本發明在過濾過程中，在拉板機構的作用下，過濾機裝載上濾板，在油 缸的施力作用下，止推板和壓緊板將濾板壓緊，濾板之間形成濾腔，濾布夾緊 在濾腔中，完成過濾機安裝后，將排泥渣閥門關閉，打開出水閥，污水池中的 污水經過進料泵、第一止回閥，從進液口流到過濾機的濾腔中，濾布和濾板對 污水進行過濾，清液順著濾板和排水槽流到出水通道中，再從出水通道達到清 液池，泥渣沉積在濾腔中，當管道中污水流量減少時，將自動關閉進料泵，打 開排泥渣閥門，關閉出水閥，打開反沖洗泵，清液經第二止回閥，再通過第二 三通管，從出水通道中進入到濾腔中，配合反沖洗作用將濾腔中的濾布和濾板 進行清洗，對附著在濾布和濾腔中的泥渣分離，濾腔內的泥渣通過進液口排出， 泥渣通過排泥渣閥門排入污泥池中，達到清洗濾布和濾板的效果，使得管道中 污水流量恢復正常，沖洗完畢后，本發明繼續回到過濾過程。本發明具有連續 過濾工作的功能，結合過濾機對污水進行過濾作用，有效降低COD懸浮物SS含 量，可降低COD20%以上，懸浮物基本清除。

　　2、本發明過濾機的濾板上增設截面呈半圓弧狀的排水槽，排水槽的截面的 半徑為1～2mm，在過濾過程中，泥渣被過濾在濾腔中，攔截在排水槽外，清液 進入到排水槽中，對于排水槽的方向設置，其呈“1”字形左右均勻分布于濾板 上，這樣清液就順著排水槽排入到出水孔中，能夠提高出水流暢性，同時提高 出水通道出水量，避免濾板上的泥渣對排水的影響，提高過濾精度，有效降低 COD懸浮物SS含量。

　　3、濾布采用雙層織物結構，其具備組織點細密，強度高，對細微粒子捕捉 能力強，剝離性能好，耐酸、耐堿的特點。

　　4、本發明過濾機的進液口設于濾板的下半部位，污水從進液口進入濾腔中， 通過閥門的轉換，進液口既可用于進液，又可用于排渣。
