申請日2015.09.15
公開(公告)日2015.12.02
IPC分類號D06F29/02; D06F39/02; D06F39/00; D06F39/12
摘要
本發明公開了一種智能家居利于廢水回收、防混色的雙層洗滌設備，屬于洗滌設備技術領域，解決現有技術中廢水不利于回收，掉色與不掉色的物品不能同時清洗等問題。本發明殼體包括桶體和蓋體，桶體分為上層桶體和下層桶體，洗滌桶設置在上層桶體內，下層桶體設有一開關門，在下層桶體內設有一頂端開口的箱體，上層桶體內設有兩個出水孔，一個出口孔直接從上層桶體延伸出，另一個出水孔設置在箱體的開口上端上，在箱體內設置有水位探測器，兩出水孔處設置有出水控制閥，水位探測器與出水控制閥相連接;洗滌桶內活動設置有隔板，在隔板上活動設置有一置于進水孔下的漏水板，漏水板與洗滌桶的桶口相匹配。本發明用于洗滌物品。

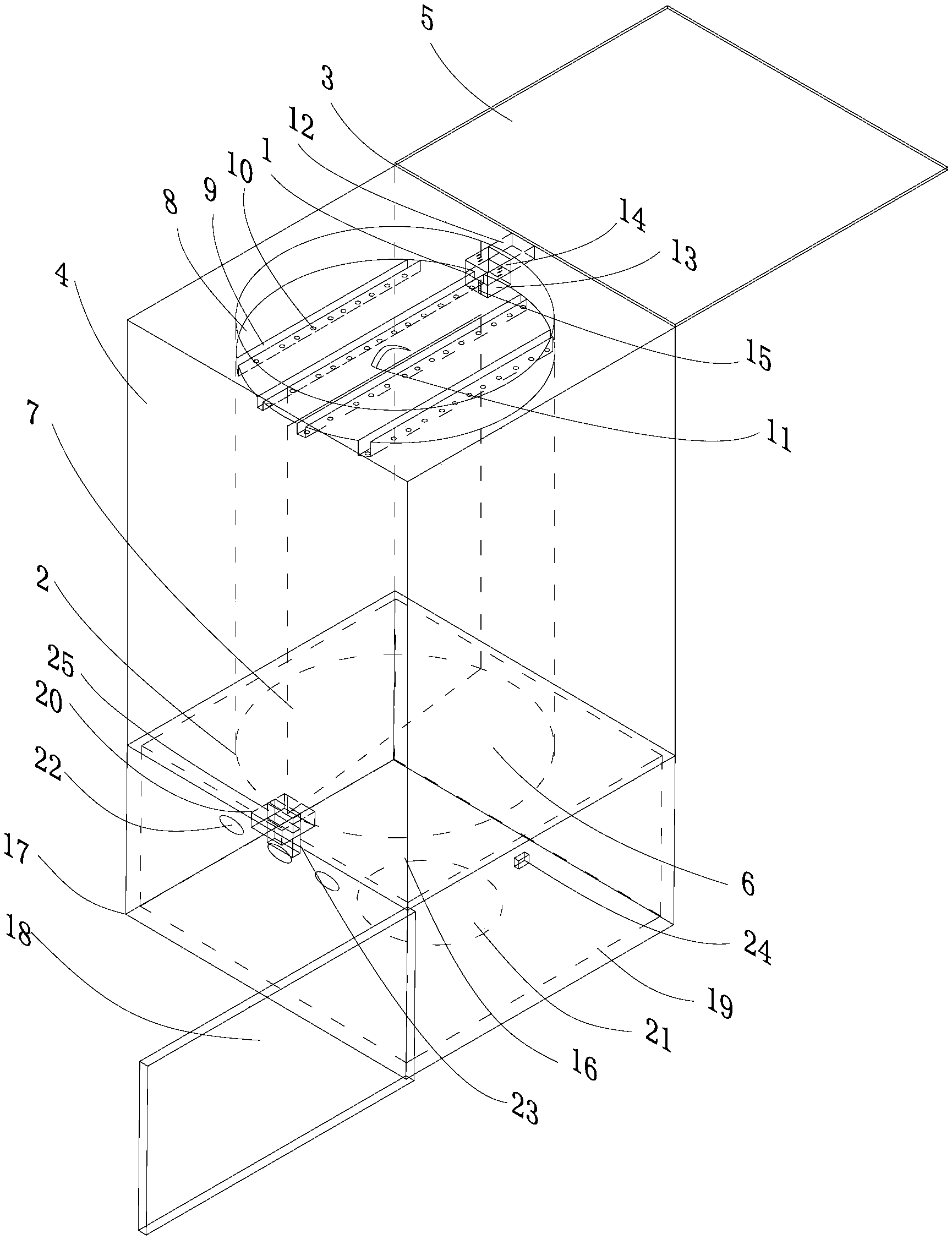

摘要附圖
權利要求書
1.一種智能家居利于廢水回收、防混色的雙層洗滌設備，包括殼體(1)、設置在殼體(1)內的洗滌桶(2)和設置在殼體上的進水孔(3)，殼體(1)包括桶體(4)和蓋體(5)，其特征在于：桶體(4)分為上層桶體(16)和下層桶體(17)，洗滌桶(2)設置在上層桶體(16)內，下層桶體(17)設有一開關門(18)，在下層桶體(17)內設有一頂端開口的箱體(19)，箱體(19)與下層桶體(17)滑動配合，上層桶體(16)內設有兩個出水孔(20、23)，一個出口孔(20)直接從上層桶體(16)延伸出，另一個出水孔(23)設置在箱體(19)的開口上端上，在箱體(19)內設置有水位探測器(24)，兩出水孔(20、23)處設置有出水控制閥(25)，水位探測器(24)與出水控制閥(25)相連接;洗滌桶(2)內活動設置有將洗滌桶(2)隔斷成多個洗滌倉(6)的隔板(7)，隔板(7)垂直設置在洗滌桶(2)內，在隔板(7)上活動設置有一置于進水孔(3)下的漏水板(8)，漏水板(8)與洗滌桶(2)的桶口相匹配。
2.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述漏水板(8)上設置有多條凹槽(9)，凹槽(9)內設置有多個漏水孔(10)。
3.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述漏水板(8)上設置有一將漏水板(8)拆離隔板(7)的拉環(11)。
4.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述隔板(7)與洗滌桶(2)卡式相配合。
5.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述進水孔(3)處的殼體(1)上活動設置有一置于漏水板(8)上的裝洗滌液的溢流盒(12)，溢流盒(12)與進水孔(3)相連通。
6.根據權利要求5所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述溢流盒(12)由上下兩部分組成，下層為頂端開口的密封液體盒(13)，上層為上下端開口的帶孔溢流盒(14)。
7.根據權利要求6所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述密封液體盒(13)的內側壁上設置有刻度(15)。
8.根據權利要求5所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述溢流盒(12)與殼體(1)可旋轉或卡式相配合。
9.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述下層桶體(17)的底部設有出水孔(21)。
10.根據權利要求1所述的一種智能家居利于廢水回收、防混色的雙層洗滌設備，其特征在于：所述下層桶體(17)的側壁上設置有通風孔(22)。
說明書
一種智能家居利于廢水回收、防混色的雙層洗滌設備
技術領域
一種智能家居利于廢水回收、防混色的雙層洗滌設備，用于洗滌物品，屬于洗滌設備技術領域。
背景技術
洗滌設備是利用電能產生機械作用來洗滌衣物的清潔電器。按其額定洗滌容量分為家用和集體用兩類。中國規定洗滌容量在6千克以下的屬于家用洗滌設備：家用洗滌設備主要由箱體、洗滌脫水桶(有的洗滌和脫水桶分開)、傳動和控制系統等組成，有的還裝有加熱裝置。洗滌設備一般專指使用水作為主要的清洗液體，有別于使用特制清潔溶液，及通常由專人負責的干洗。
現在人們?nèi)粘Ｉ钪谐Ｓ玫南礈煸O(shè)備為一個桶體的全自動洗滌設備，但此類洗滌設備存在以下不足之處：一、一個桶體不能將掉色和不掉色的物品進行混洗，造成浪費水、電及多次進行清洗，從而縮短設備的使用壽命的問題;二、進水孔只能從一側進水，如果洗滌的物品過多，先放衣物，后放水的情況下，很有可能上面的物品不易被打濕進行浸泡，造成物品洗滌不干凈等問題;三、在先放衣物，后放水的情況下，洗滌液直接倒在物品上，不易被稀釋，造成對物品的損傷，而且也不會均勻的涂在物品上，同樣會造成物品洗滌不干凈的問題。
不管是家用還是集體用洗滌設備，其都是將排水管直接設置在洗滌設備底部，如果想將水回收，都不便于放置盛裝水的桶，從而造成水資源的浪費，不便于水資源合理利用，而且如果需要回收水資源，每次用洗滌設備時，都要去準備回收桶，十分的麻煩，常常還會忘記，也會因桶裝滿后，水溢的滿地都是，導致要費時打掃，摔跤的情況。
發明內容
本發明針對現有技術的不足之處提供了一種智能家居利于廢水回收、防混色的雙層洗滌設備，解決現有技術中掉色與不掉色的物品不能同時清洗、桶體內的上層物品不易打濕進行浸泡造成物品洗滌不干凈以及不利于廢水的回收利用等問題。
為了實現上述目的，本發明采用的技術方案為：
一種智能家居利于廢水回收、防混色的雙層洗滌設備，包括殼體、設置在殼體內的洗滌桶和設置在殼體上的進水孔，殼體包括桶體和蓋體，其特征在于：桶體分為上層桶體和下層桶體，洗滌桶設置在上層桶體內，下層桶體設有一開關門，在下層桶體內設有一頂端開口的箱體，箱體與下層桶體滑動配合，上層桶體內設有兩個出水孔，一個出口孔直接從上層桶體延伸出，另一個出水孔設置在箱體的開口上端上，在箱體內設置有水位探測器，兩出水孔處設置有出水控制閥，水位探測器與出水控制閥相連接;洗滌桶內活動設置有將洗滌桶隔斷成多個洗滌倉的隔板，隔板垂直設置在洗滌桶內，在隔板上活動設置有一置于進水孔下的漏水板，漏水板與洗滌桶的桶口相匹配。
進一步，所述漏水板上設置有多條凹槽，凹槽內設置有多個漏水孔。
進一步，所述漏水板上設置有一將漏水板拆離隔板的拉環。
進一步，所述隔板與洗滌桶卡式相配合。
進一步，所述進水孔處的殼體上活動設置有一置于漏水板上的裝洗滌液的溢流盒，溢流盒與進水孔相連通。
進一步，所述溢流盒由上下兩部分組成，下層為頂端開口的密封液體盒，上層為上下端開口的帶孔溢流盒。
進一步，所述密封液體盒的內側壁上設置有刻度。
進一步，所述溢流盒與殼體可旋轉或卡式相配合。
進一步，所述下層桶體的底部設有出水孔。
進一步，所述下層桶體的側壁上設置有通風孔。
與現有技術相比，本發明的優點在于：一、設置雙層桶體，并將出水孔設置在上層桶體上，并置于帶有箱體的下層桶體上，可利于廢水的回收利用，節約水能源，水位探測器和出水控制閥的設置，防止了箱體內的水溢出，避免溢出的水影響設備，通過隔板將洗滌桶分成多個洗滌倉，可進行多個顏色的物品同時清洗，如不需要進行分色洗滌，則可將隔板取下，在一個洗滌桶內洗滌，而隔板上漏水板的設置，是為了將進水孔進入洗滌桶內的水通過覆蓋物品的漏水板從物品的上方進入洗滌桶，能快速將物品打濕進行浸泡;
二、漏水板的凹槽及凹槽內漏水孔的設置是為能讓液體快速通過凹槽及漏水孔進入洗滌桶;
三、漏水板上拉環的設置方便取下已安裝在隔板上的漏水板;
四、隔板與洗滌桶卡式相配合，便于安裝全拆卸;
五、溢流盒的設置，便于用來裝置洗滌液，并有過進水孔進水進行稀釋后從漏水板進入洗滌桶;
六、密封液體盒用于裝置洗滌液，帶孔溢流盒用于進水孔進水到密封液體盒內時，將稀釋后的液體進行溢流;
七、密封液體盒內刻度的設置是用于根據物品的多少，測量應倒入的洗滌液量，防止多倒造成浪費，少倒不能少干凈的問題;
八、溢流盒與殼體可旋轉或卡式相配合，是為了能將溢流盒內的水或液體全部倒出，防止集水等情況;
九、出水孔的設置，是為了防止箱體內的水溢出時，水集在下層桶體內;
十、通風孔的設置是為了方便下層桶體通風，防止有集水時，設備過于潮濕。
