申請日2015.11.20
公開(公告)日2016.01.27
IPC分類號C02F1/36; C02F1/72; C02F1/52
摘要
本發明涉及污水凈化時中間過程所用設備的技術領域，提供了一種超聲波污水處理系統，包括：超聲波處理器、混合器和多個折流切銼部，所述超聲波處理器與所述混合器連通;所述超聲波處理器能夠產生超聲波，超聲波能夠作用于混合物料;多個所述折流切銼部交錯設置在所述混合器的內部，在所述混合器的內部形成蛇形的流通通道;所述折流切銼部用于切割經由所述超聲波處理器處理的混合物料。采用上述超聲波污水處理系統，能夠使混合物料混合的更加均勻，使化學反應更加充分，從而達到較好的污水凈化效果。
權利要求書
1.一種超聲波污水處理系統，其特征在于，包括：超聲波處理器、混合器和多個折流切銼部，所述超聲波處理器與所述混合器連通;所述超聲波處理器能夠產生超聲波，超聲波能夠作用于混合物料;
多個所述折流切銼部交錯設置在所述混合器的內部，在所述混合器的內部形成蛇形的流通通道;所述折流切銼部用于切割經由所述超聲波處理器處理的混合物料。
2.根據權利要求1所述的超聲波污水處理系統，其特征在于，每個所述折流切銼部均包括折流板和多個棱刺，所述折流板設置在所述混合器的內側壁上，多個所述棱刺設置在所述折流板上。
3.根據權利要求2所述的超聲波污水處理系統，其特征在于，所述棱刺的形狀為錐形。
4.根據權利要求2所述的超聲波污水處理系統，其特征在于，所述混合器包括第一殼體和第二殼體，所述第一殼體和所述第二殼體連接設置，多個所述折流板交錯設置在所述第一殼體和所述第二殼體的內側壁上。
5.根據權利要求1所述的超聲波污水處理系統，其特征在于，所述混合器還包括第一進料管和第一出料管，所述第一進料管和所述第一出料管分別與所述混合器的兩端連接;且所述第一進料管遠離所述混合器的一端與所述超聲波處理器連接。
6.根據權利要求1-5任一項所述的超聲波污水處理系統，其特征在于，所述超聲波處理器包括兩端開口的中空殼體、電源變送器和模芯;所述模芯設置在所述殼體的內部，且所述模芯與所述殼體之間形成流動空間，所述流動空間用于使所述混合物料通過;
所述電源變送器與所述模芯電連接，且所述電源變送器和所述模芯配合能夠在所述殼體的內部產生超聲波，超聲波能夠作用于所述混合物料。
7.根據權利要求6所述的超聲波污水處理系統，其特征在于，所述超聲波處理器還包括套環和多個支撐連桿，所述套環套設在所述模芯的外部，所述支撐連桿的一端與所述套環連接，另一端與所述殼體的內側壁連接。
8.根據權利要求7所述的超聲波污水處理系統，其特征在于，所述模芯還包括密封的外殼，所述外殼上設置有通管，所述通管遠離所述外殼的一端設置在所述殼體的外側壁上;
所述外殼和所述殼體之間的空間為所述流動空間;所述電源變送器的導線通過所述通管與所述模芯電連接。
9.根據權利要求6所述的超聲波污水處理系統，其特征在于，所述超聲波處理器還包括第二進料管、第二出料管和高壓計量泵，所述第二進料管和所述第二出料管分別與所述殼體的兩端口連接;
且所述第二出料管遠離所述殼體的一端與所述混合器連通，所述第二進料管上設置有多個支管，所述高壓計量泵用于將物料輸送至所述第二進料管和多個所述支管。
10.根據權利要求6所述的超聲波污水處理系統，其特征在于，還包括控制單元，所述控制單元與所述電源變送器電連接，用于調整向所述電源變送器輸出的電信號的指令參數。
說明書
超聲波污水處理系統
技術領域
本發明涉及污水凈化時中間過程所用設備的技術領域，尤其是涉及超聲波污水處理系統。
背景技術
在我國城市化規模不斷擴展和工業化程度不斷提高的進程中，會產生大量的難以處理的工業污水和生活污水，污水內含有的主要污染物包括有機污染物、好氧或者厭氧污染物、植物污染物、有毒污染物和放射性污染物，等等，水質復雜，毒性大，氨氮、COD(化學需氧量)含量比較高，因此，怎樣處理工業污水，使其滿足環保的要求，就顯得尤為重要。
由于上述污水中通常含有大量的有機大分子物質、顆粒狀或者粉塵狀物質，現有技術中，在處理上述污水內的有機大分子物質、顆粒狀或者粉塵狀物質時，通常會向污水內加入氧化劑、催化劑、絮凝劑或者助凝劑，通過混合物料內部的化學反應，來除去有機大分子物質、顆粒狀或者粉塵狀物質。
混合物料的化學反應是否充分，取決于混合物料混合的均勻程度，混合物料混合越均勻，化學反應就會越充分，從而除污凈化效果也越好;現有技術中，通常采用長時間的攪拌來混合污水、污泥和氧化劑、催化劑以及絮凝劑，但是采用上述方法，并不能使混合物料達到分子、離子級的充分混合，這就會影響污水的處理效果。
發明內容
本發明的目的在于提供超聲波污水處理系統，以解決現有技術中存在的污水與氧化劑、催化劑不能充分混合，從而影響污水凈化效果的技術問題。

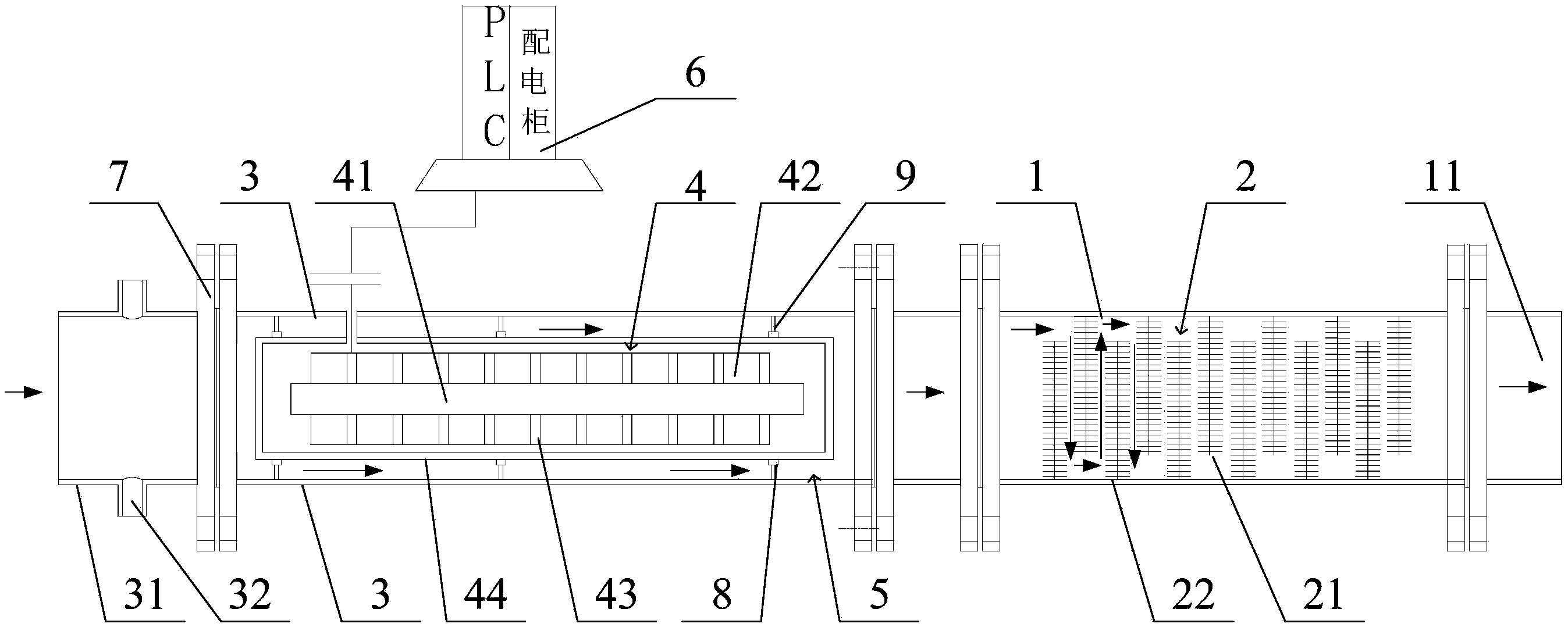

本發明提供的一種超聲波污水處理系統，包括：超聲波處理器、混合器和多個折流切銼部，所述超聲波處理器與所述混合器連通;所述超聲波處理器能夠產生超聲波，超聲波能夠作用于混合物料;
多個所述折流切銼部交錯設置在所述混合器的內部，在所述混合器的內部形成蛇形的流通通道;所述折流切銼部用于切割經由所述超聲波處理器處理的混合物料。
進一步，每個所述折流切銼部均包括折流板和多個棱刺，所述折流板設置在所述混合器的內側壁上，多個所述棱刺設置在所述折流板上。
進一步，所述棱刺的形狀為錐形。
進一步，所述混合器包括第一殼體和第二殼體，所述第一殼體和所述第二殼體連接設置，多個所述折流板交錯設置在所述第一殼體和所述第二殼體的內側壁上。
進一步，所述混合器還包括第一進料管和第一出料管，所述第一進料管和所述第一出料管分別與所述混合器的兩端連接;且所述第一進料管遠離所述混合器的一端與所述超聲波處理器連接。
進一步，所述超聲波處理器包括兩端開口的中空殼體、電源變送器和模芯;所述模芯設置在所述殼體的內部，且所述模芯與所述殼體之間形成流動空間，所述流動空間用于使所述混合物料通過;
所述電源變送器與所述模芯電連接，且所述電源變送器和所述模芯配合能夠在所述殼體的內部產生超聲波，超聲波能夠作用于所述混合物料。
進一步，所述超聲波處理器還包括套環和多個支撐連桿，所述套環套設在所述模芯的外部，所述支撐連桿的一端與所述套環連接，另一端與所述殼體的內側壁連接。
進一步，所述模芯還包括密封的外殼，所述外殼上設置有通管，所述通管遠離所述外殼的一端設置在所述殼體的外側壁上;
所述外殼和所述殼體之間的空間為所述流動空間;所述電源變送器的導線通過所述通管與所述模芯電連接。
進一步，所述超聲波處理器還包括第二進料管、第二出料管和高壓計量泵，所述第二進料管和所述第二出料管分別與所述殼體的兩端口連接;
且所述第二出料管遠離所述殼體的一端與所述混合器連通，所述第二進料管上設置有多個支管，所述高壓計量泵用于將物料輸送至所述第二進料管和多個所述支管。
進一步，還包括控制單元，所述控制單元與所述電源變送器電連接，用于調整向所述電源變送器輸出的電信號的指令參數。
與現有技術相比，本發明具有的有益效果為：
本發明提供的超聲波污水處理系統，包括超聲波處理器、混合器和多個折流切銼部;超聲波處理器能夠產生超聲波，且該超聲波能夠作用于待凈化的混合物料，混合物料受到來自超聲波強烈的作用，從而發生瞬間的高溫、高壓與空化效應，混合物料內有機大分子物質的化學鍵破碎、離解斷鍵，從而形成小分子或者離子，此時，氧化劑和催化劑能夠迅速地充分地與上述小分子和離子混合;經由超聲波處理的混合物料進入混合器，設置在混合器內部的多個折流切銼部能夠?qū)埩舻拇箢w粒、大分子物質切割或者刺破成小顆粒、小分子的物質;且，多個折流切銼部交錯設置在混合器的內部，從而在混合器的內部形成蛇形的流通通道，混合物料從該流通通道流過時能夠與每一個折流切銼部接觸，從而與折流切銼部產生強烈的切、矬、擦、擠、壓等作用，能夠進一步地混合污水和氧化劑以及催化劑，從而使化學反應更加充分，達到凈化污水的效果。
