　　摘要

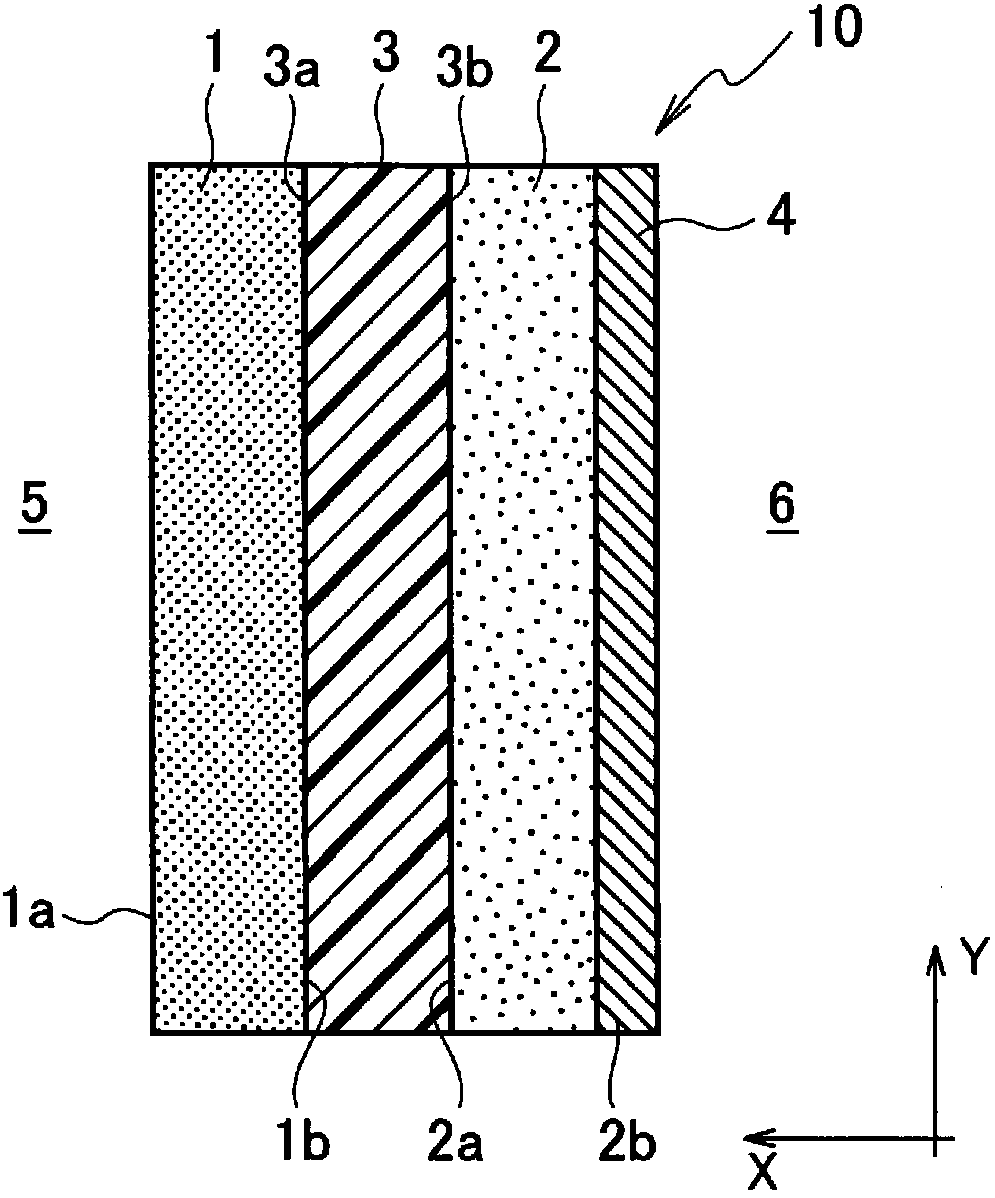

　　電極(10)具備具有疏水性的第一擴散層(1)、擔載催化劑(4)的第二擴散層(2)、配置在第一擴散層與第二擴散層之間且具有透氧性的透氧層(3)。而且，第二擴散層具有片狀的碳材料。此外，燃料電池(100)具備擔載微生物的負極(20)、透過氫離子的離子移動層(30)、介由離子移動層與負極隔開的由電極(10)構成的正極(40)。

　　摘要附圖



　　權利要求書

　　1.一種電極，其具備：

　　具有疏水性的第一擴散層，

　　擔載催化劑的第二擴散層，

　　配置在所述第一擴散層與所述第二擴散層之間、且具有透氧性的透氧層;

　　所述第二擴散層具有片狀的碳材料。

　　2.根據權利要求1所述的電極，其中，

　　所述第二擴散層含有石墨;

　　所述石墨中的石墨烯層沿著與所述第一擴散層、所述第二擴散層及所述透氧層的層疊方向垂直的方向排列。

　　3.根據權利要求2所述的電極，其中，所述第二擴散層的ISO透氣性為2.0×10-5μm/Pa·s～0.38μm/Pa·s。

　　4.根據權利要求2或3所述的電極，其中，所述第二擴散層的密度為0.10g/cm3～1.0g/cm3。

　　5.根據權利要求1～4中任一項所述的電極，其中，所述第二擴散層中，與所述第一擴散層、所述第二擴散層及所述透氧層的層疊方向垂直的方向的電阻率為20μΩ·m以下，且所述第一擴散層、所述第二擴散層及所述透氧層的層疊方向的電阻率為與所述層疊方向垂直的方向的電阻率的100倍以上。

　　6.根據權利要求1～5中任一項所述的電極，其中，

　　所述第二擴散層含有石墨;

　　在所述石墨中的石墨烯層的層間擔載所述催化劑。

　　7.根據權利要求1～6中任一項所述的電極，其中，所述透氧層含有有機硅。

　　8.根據權利要求1～7中任一項所述的電極，其中，所述催化劑為氧還原催化劑。

　　9.一種燃料電池，其具備：

　　擔載微生物的負極;

　　透過氫離子的離子移動層;

　　介由所述離子移動層與所述負極隔開的、由權利要求1～8中任一項所述的電極構成的正極。

　　10.根據權利要求9所述的燃料電池，其中，構成所述正極的所述第一擴散層以與含氧的氣體接觸的方式配置，所述第二擴散層以與被處理液接觸的方式配置。

　　11.根據權利要求10所述的燃料電池，其中，所述被處理液含有有機物。

　　12.根據權利要求9～11中任一項所述的燃料電池，其中，所述負極具備選自多孔質的導電體片、織布狀的導電體片及無紡布狀的導電體片中的至少一種。

　　13.根據權利要求9～12中任一項所述的燃料電池，其中，

　　所述負極含有石墨;

　　所述石墨中的石墨烯層沿著與所述負極、所述離子移動層及所述正極的層疊方向垂直的方向排列。

　　14.根據權利要求9～13中任一項所述的燃料電池，其中，所述離子移動層具備選自多孔質的片材、織布狀的片材及無紡布狀的片材中的至少一種。

　　15.一種水處理裝置，其具備：

　　擔載對被處理液進行凈化的微生物的負極;

　　透過氫離子的離子移動層;

　　介由所述離子移動層與所述負極隔開的、由權利要求1～8中任一項所述的電極構成的正極。

　　說明書

　　電極、燃料電池及水處理裝置

　　技術領域

　　本發明涉及電極、燃料電池及水處理裝置。詳細地講，本發明涉及可凈化廢水、且可生成電能的電極、以及采用該電極的燃料電池及水處理裝置。

　　背景技術

　　近年來，作為可持續的能源，利用生物進行發電的微生物燃料電池引人注目。微生物燃料電池是利用微生物的代謝功能而將有機物等轉換成電能的裝置，是一邊進行有機物的處理一邊進行能量回收的優異的系統。但是，因微生物所發的電力非常小，輸出的電流密度低，因而需要進一步改進。

　　作為以往的微生物燃料電池(細菌燃料電池)，公開了具有多個陽極和多個陰極、且這些陽極和陰極與要凈化的液體液相相接的微生物燃料電池(例如參照專利文獻1)。而且，該陽極及陰極分別具有在電路中以經過負載而電連接的方式配置的金屬制導電體。此外，在金屬制導電體與要凈化的液體之間設有導電性涂層，通過該導電性涂層將該液體和導電體彼此隔離。

　　現有技術文獻

　　專利文獻

　　專利文獻1：日本特表2012-507828號公報

　　發明內容

　　在專利文獻1的微生物燃料電池中，通過采用可防止金屬制導電體腐蝕的導電性涂層而抑制了電池性能的下降�？墒�，該導電性涂層因與金屬制導電體相比電阻高，而不能享受金屬制導電體本來的低電阻性，有電池性能下降的問題。此外，例如即使在金屬制導電體上設置導電性涂層，也有因長期間的使用而使金屬制導電體腐蝕、使作為導電體的功能下降的顧慮。

　　本發明是鑒于這樣的現有技術所具有的問題而完成的。而且，本發明的目的在于，提供電阻低、可提高電池性能的電極、以及使用該電極的燃料電池及水處理裝置。

　　為了解決上述問題，本發明的第一方案涉及的電極具備：具有疏水性的第一擴散層、擔載催化劑的第二擴散層、配置在第一擴散層與第二擴散層之間的具有透氧性的透氧層。而且，第二擴散層具有片狀的碳材料。

　　本發明的第二方案涉及的燃料電池具備：擔載微生物的負極、透過氫離子的離子移動層、介由離子移動層與負極隔開且由上述電極構成的正極。

　　本發明的第三方案涉及的水處理裝置具備：擔載對被處理液進行凈化的微生物的負極、透過氫離子的離子移動層、介由離子移動層與負極隔開且由上述電極構成的正極。
