申請日2015.11.20

　　公開(公告)日2016.01.13

　　IPC分類號C02F1/36; C02F1/72; C02F1/52

　　摘要

　　本發明涉及污水處理的技術領域，提供了一種超聲波AOPs污水處理塔，包括：塔體、第一拉膜區、第二拉膜區、液體噴射機構和超聲波機構，所述液體噴射機構用于向所述塔體的內部噴射液體;所述第一拉膜區和所述第二拉膜區沿混合液的流動方向依次連通設置在所述塔體的內部;所述第一拉膜區和所述第二拉膜區均用于碰撞和擠壓混合液的水滴，且沿混合液的流動方向經過多個所述拉膜區作用后，混合液水滴的表面積逐漸增大;所述超聲波機構與所述塔體內部形成回路，且所述超聲波機構能夠產生超聲波，所述超聲波能夠作用與混合液。

　　權利要求書

　　1.一種超聲波AOPs污水處理塔，其特征在于，包括：塔體、第一拉膜區、第二拉膜區、液體噴射機構和超聲波機構，所述液體噴射機構用于向所述塔體的內部噴射液體;所述第一拉膜區和所述第二拉膜區沿混合液的流動方向依次連通設置在所述塔體的內部;

　　所述第一拉膜區和所述第二拉膜區均用于碰撞和擠壓混合液的水滴，且沿混合液的流動方向經過多個所述拉膜區作用后，混合液水滴的表面積逐漸增大;所述超聲波機構與所述塔體內部形成回路，且所述超聲波機構能夠產生超聲波，所述超聲波能夠作用與混合液。

　　2.根據權利要求1所述的超聲波AOPs污水處理塔，其特征在于，所述第一拉膜區和所述第二拉膜區內分別設置有第一填料和第二填料，且所述第一填料的直徑大于所述第二填料的直徑。

　　3.根據權利要求1所述的超聲波AOPs污水處理塔，其特征在于，還包括析鹽區和用于混合污水和功能試劑的混合區，所述析鹽區和所述混合區均設置在所述塔體的內部，且所述混合區設置在所述第一拉膜區的上游，所述析鹽區設置在所述第二拉膜區的下游;

　　所述析鹽區的內部設置有旋流管和多個旋流噴頭，多個所述旋流噴頭均設置在所述旋流管上，且多個所述旋流噴頭均朝向所述析鹽區內部的同一位置噴射液體。

　　4.根據權利要求3所述的超聲波AOPs污水處理塔，其特征在于，所述超聲波機構包括超聲波本體、輸入管和輸出管，所述超聲波本體設置在所述塔體的外部;

　　所述輸入管的一端與所述析鹽區的內部連通，另一端與所述超聲波本體的內部連通;所述輸出管的一端與所述超聲波本體內部連通，另一端同時與所述混合區和所述旋流管連通。

　　5.根據權利要求4所述的超聲波AOPs污水處理塔，其特征在于，所述超聲波機構的數量為多個，多個所述超聲波機構均勻分布在所述塔體的外側。

　　6.根據權利要求1所述的超聲波AOPs污水處理塔，其特征在于，還包括用于增加所述塔體內部溫度的加熱系統;所述加熱系統包括換熱管道，所述換熱管道以蛇形盤設在所述第一拉膜區和所述第二拉膜區的內部。

　　7.根據權利要求1所述的超聲波AOPs污水處理塔，其特征在于，還包括均設置在所述塔體上部且與所述塔體的內部連通的冷卻系統和壓力安全自控閥;所述冷卻系統用于排出所述塔體內部高溫高壓的液體和/或者氣體;在所述冷卻系統關閉時，所述壓力安全自控閥能夠自動排出所述塔體內部高溫高壓的液體和/或者氣體。

　　8.根據權利要求3所述的超聲波AOPs污水處理塔，其特征在于，還包括加壓器和減壓器，所述加壓器設置在所述塔體的下部，與所述析鹽區連通，用于增加所述塔體內部的壓力;所述減壓器設置在所述塔體的上部，與所述混合區連通，用于降低所述塔體內部的壓力。

　　9.根據權利要求1-8任一項所述的超聲波AOPs污水處理塔，其特征在于，所述液體噴射機構包括主干管和設置在所述主干管上的折流器;所述主干管設置在所述塔體的內部，且在所述主干管上設置有多個噴頭;

　　所述折流器包括殼體和多個折流切銼部，所述折流切銼部用于切銼液體;多個所述折流切銼部交錯設置在所述殼體的內部，在所述殼體的內部形成蛇形的流通通道。

　　10.根據權利要求9所述的超聲波AOPs污水處理塔，其特征在于，每個所述折流切銼部均包括折流板和多個棱刺，所述折流板設置在所述殼體的內側壁上，多個所述棱刺設置在所述折流板上。

　　說明書

　　超聲波AOPs污水處理塔

　　技術領域

　　本發明涉及污水處理的技術領域，尤其是涉及超聲波AOPs污水處理塔。

　　背景技術

　　污水通常是指受到一定污染的、來自生活和生產排出的廢水，污水內含有的主要污染物包括有機污染物、耗氧污染物、厭氧污染物、植物污染物、有毒污染物和放射性污染物，等等。

　　現有技術中所用處理污水的傳統化學物理方法具有以下缺點：通常使用大量的雙氧水作為強氧化源，提供了活性氧原子即羥基自由在(·OH)，由于雙氧水價格較高，這就會大大提高污水處理的成本。

　　而且，污水與氧化劑、催化劑或者絮凝劑不能充分混合，從而使污水中的有機大分子物質不能與氧化劑、催化劑或者絮凝劑充分反應，這就不能達到徹底凈化污水的效果。

　　發明內容

　　本發明的目的在于提供超聲波AOPs污水處理塔，以解決現有技術中存在的污水中的有機大分子物質不能與氧化劑、催化劑或者絮凝劑充分混合，從而影響污水凈化效果的技術問題。

　　本發明提供了一種超聲波AOPs污水處理塔，包括：塔體、第一拉膜區、第二拉膜區、液體噴射機構和超聲波機構，所述液體噴射機構用于向所述塔體的內部噴射液體;所述第一拉膜區和所述第二拉膜區沿混合液的流動方向依次連通設置在所述塔體的內部;

　　所述第一拉膜區和所述第二拉膜區均用于碰撞和擠壓混合液的水滴，且沿混合液的流動方向經過多個所述拉膜區作用后，混合液水滴的表面積逐漸增大;所述超聲波機構與所述塔體內部形成回路，且所述超聲波機構能夠產生超聲波，所述超聲波能夠作用與混合液。

　　進一步，所述第一拉膜區和所述第二拉膜區內分別設置有第一填料和第二填料，且所述第一填料的直徑大于所述第二填料的直徑。

　　進一步，還包括析鹽區和用于混合污水和功能試劑的混合區，所述析鹽區和所述混合區均設置在所述塔體的內部，且所述混合區設置在所述第一拉膜區的上游，所述析鹽區設置在所述第二拉膜區的下游;

　　所述析鹽區的內部設置有旋流管和多個旋流噴頭，多個所述旋流噴頭均設置在所述旋流管上，且多個所述旋流噴頭均朝向所述析鹽區內部的同一位置噴射液體。

　　進一步，所述超聲波機構包括超聲波本體、輸入管和輸出管，所述超聲波本體設置在所述塔體的外部;

　　所述輸入管的一端與所述析鹽區的內部連通，另一端與所述超聲波本體的內部連通;所述輸出管的一端與所述超聲波本體內部連通，另一端同時與所述混合區和所述旋流管連通。

　　進一步，所述超聲波機構的數量為多個，多個所述超聲波機構均勻分布在所述塔體的外側。

　　進一步，還包括用于增加所述塔體內部溫度的加熱系統;所述加熱系統包括換熱管道，所述換熱管道以蛇形盤設在所述第一拉膜區和所述第二拉膜區的內部。

　　進一步，還包括均設置在所述塔體上部且與所述塔體的內部連通的冷卻系統和壓力安全自控閥;所述冷卻系統用于排出所述塔體內部高溫高壓的液體和/或者氣體;在所述冷卻系統關閉時，所述壓力安全自控閥能夠自動排出所述塔體內部高溫高壓的液體和/或者氣體。

　　進一步，還包括加壓器和減壓器，所述加壓器設置在所述塔體的下部，與所述析鹽區連通，用于增加所述塔體內部的壓力;所述減壓器設置在所述塔體的上部，與所述混合區連通，用于降低所述塔體內部的壓力。

　　進一步，所述液體噴射機構包括主干管和設置在所述主干管上的折流器;所述主干管設置在所述塔體的內部，且在所述主干管上設置有多個噴頭;

　　所述折流器包括殼體和多個折流切銼部，所述折流切銼部用于切銼液體;多個所述折流切銼部交錯設置在所述殼體的內部，在所述殼體的內部形成蛇形的流通通道。

　　進一步，每個所述折流切銼部均包括折流板和多個棱刺，所述折流板設置在所述殼體的內側壁上，多個所述棱刺設置在所述折流板上。

　　與現有技術相比，本發明具有的有益效果為：

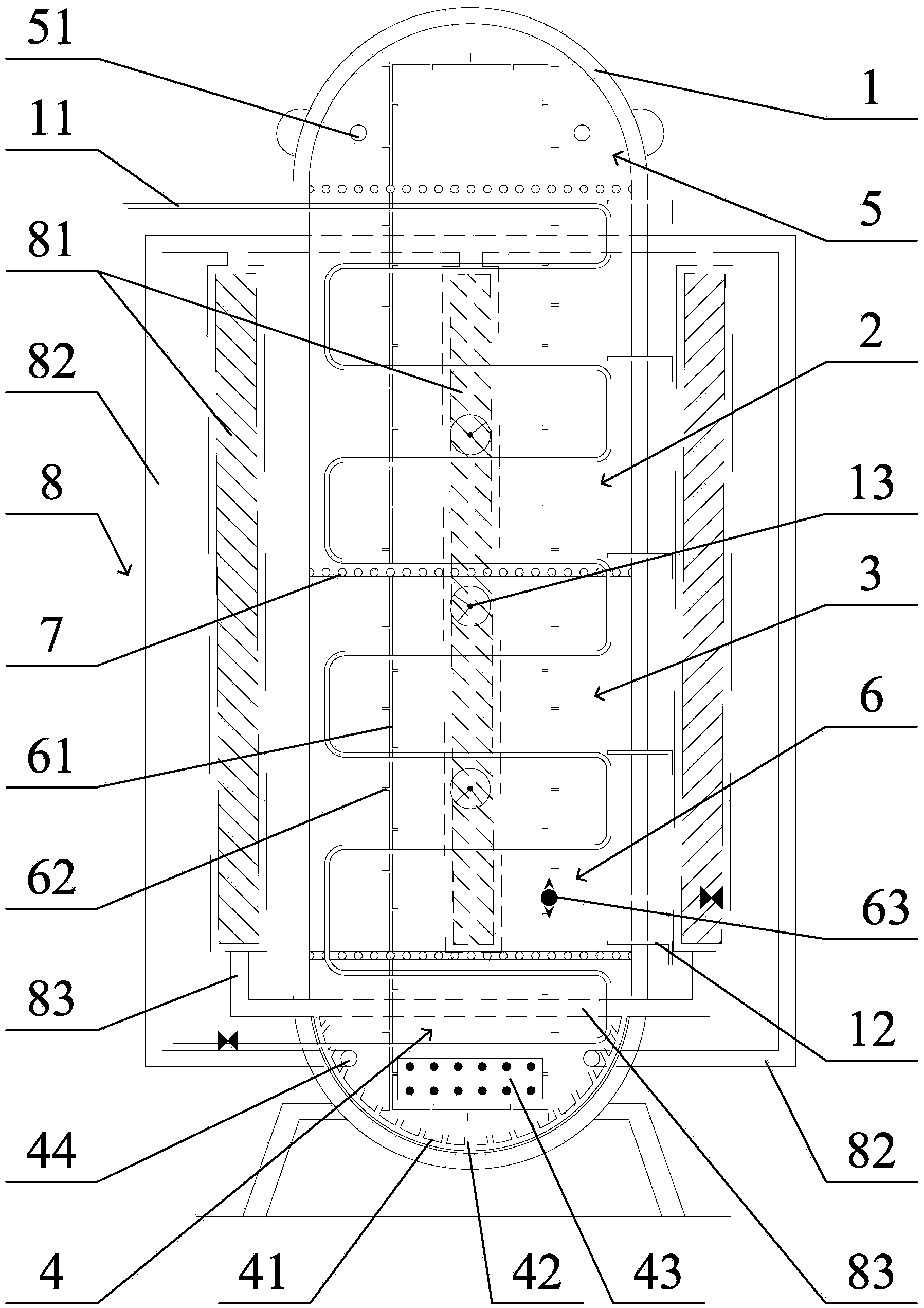

　　本發明提供的超聲波AOPs污水處理塔，污水進入塔體的內部，氧化劑、催化劑等物質經由液體噴射機構，噴射進塔體的內部，與污水形成混合液;混合液中的水滴在經由第一拉膜區和第二拉膜區的碰撞和擠壓作用后，水滴能夠從球狀被擠壓成極薄的薄片狀，從而增加了水滴的表面積，有利于污水中的有機大分子物質與氧化劑等物質接觸混合，混合越均勻，越能夠使混合液內的化學反應充分，從而達到更好的污水凈化效果;而且，由于超聲波機構與塔體內部連通，因此，塔體內部的混合液能夠反復多次進入超聲波機構，經由超聲波的強烈作用，發生高溫高壓，以及空化效應，混合液內有機大分子物質的化學鍵破碎、離解斷鍵，然后再次進入塔體內部，在塔體內部發生強氧化反應，被氧化凈化的混合液能夠從塔體流出，從而達到凈化污水的效果。
