申請日2015.11.21

　　公開(公告)日2016.01.27

　　IPC分類號C02F9/06

　　摘要

　　本發明公開了一種高產水率的鍋爐給水處理系統，屬于水處理技術領域。其包括提升泵、多介質過濾器、超濾進水水箱、增壓泵、保安過濾器、超濾裝置、超濾產水水箱、一級高壓泵、一級反滲透裝置、一級反滲透產水箱、二級高壓泵、二級反滲透裝置、二級反滲透產水水箱、連續電除鹽裝置、鍋爐給水箱、電滲析裝置、給水泵。該系統具有結構簡單、操作方便、系統產水率高、使用壽命長、經濟效益好等特點。工藝排水可用于廠區脫硫、抑塵、沖渣等，系統近零排放。

　　權利要求書

　　1.一種高產水率的鍋爐給水處理系統，其特征在于，所述的高產水率的鍋爐給水處理系統包含有提升泵(1)、多介質過濾器(2)、超濾進水水箱(3)、增壓泵(4)、保安過濾器(5)、超濾裝置(6)、超濾產水水箱(7)、一級增壓泵(8)、一級反滲透裝置(9)、一級反滲透產水箱(10)、二級增壓泵 (11)、二級反滲透裝置(12)、連續電除鹽裝置(13)、鍋爐給水水箱(14)、電滲析裝置(16)、給水水泵(15)。

　　2.如權利要求1所述的鍋爐給水處理系統，其特征在于，所述的提升泵(1)、多介質過濾器(2)、超濾進水水箱(3)是按進水方向依次連接的;超濾進水水箱(3)依次通過增壓泵(4)、保安過濾器(5)與超濾裝置(6)相連;超濾裝置(6)依次通過超濾產水水箱(7)、一級增壓泵(8)與一級反滲透裝置 (9)的進水口相連;一級反滲透裝置(9)的淡水產水口依次通過二級進水水箱(10)、二級增壓泵(11)與二級反滲透裝置(12)相連;二級反滲透裝置 (12)的淡水產水口與連續電除鹽裝置(13)相連、連續電除鹽裝置(13)的淡水出水口與鍋爐給水水箱(14)相連。

　　3.如權利要求1或2所述的鍋爐給水處理系統，其特征在于，所述的一級反滲透裝置(9)的濃水產水口與電滲析裝置(16)的入水口相連。

　　4.如權利要求1或2所述的鍋爐給水處理系統，其特征在于，所述的二反滲透裝置(12)的濃水產水口與電滲析裝置(16)的入水口相連。

　　5.如權利要求3所述的鍋爐給水處理系統，其特征在于，所述的二反滲透裝置(12)的濃水產水口與電滲析裝置(16)的入水口相連。

　　6.如權利要求1或2所述的鍋爐給水處理系統，其特征在于，所述的電滲析裝置(16)的淡水產水口與超濾進水水箱(3)相連。

　　7.如權利要求1或2所述的鍋爐給水處理系統，其特征在于，所述的連續電除鹽裝置(13)的濃水產水口與二級進水水箱(10)連接。

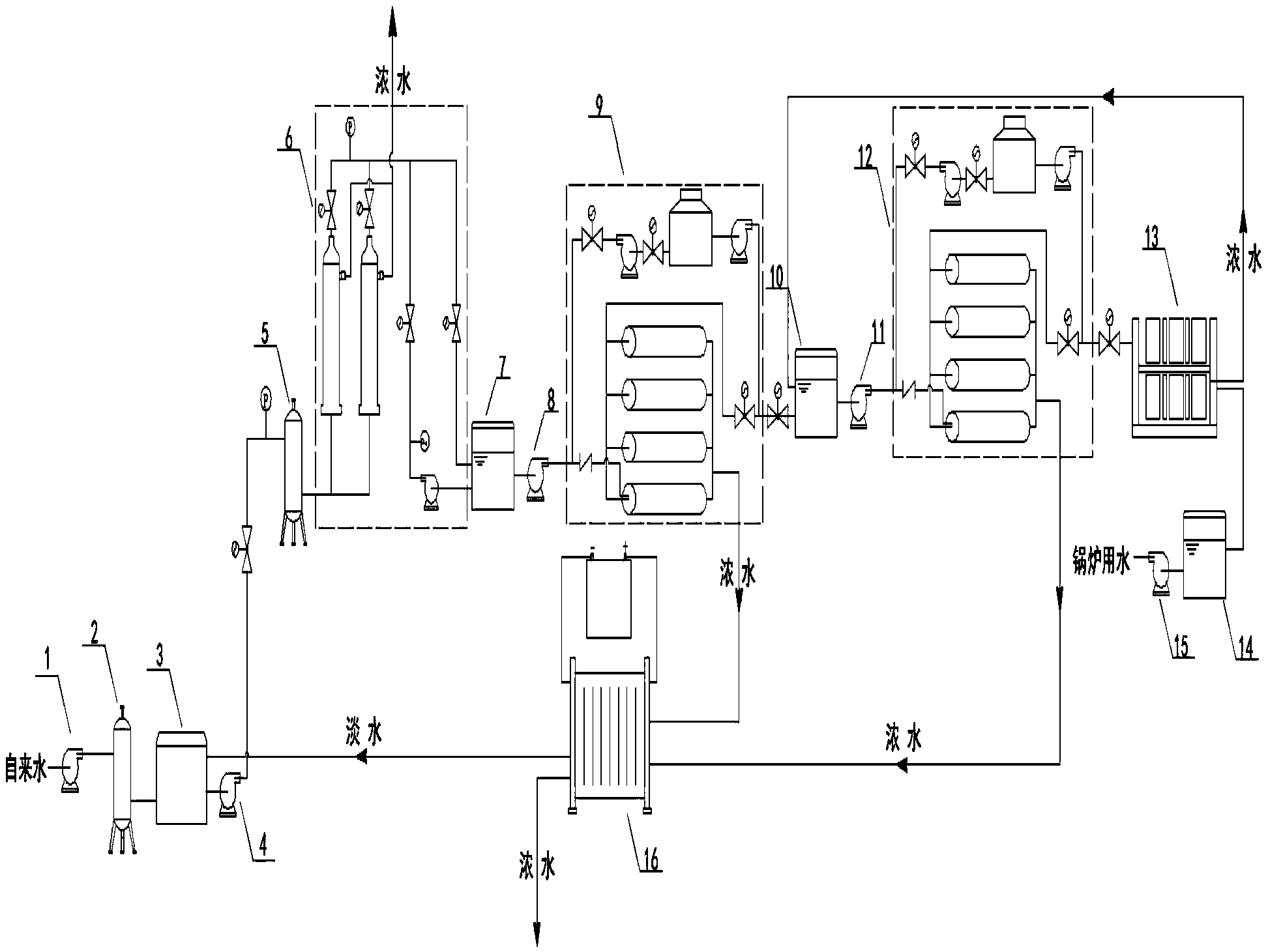

　　8.權利要求1或2所述的鍋爐給水處理系統的使用方法，其特征在于，所述的方法是自來水經提升泵(1)提升進入多介質過濾器(2)，過濾出水進入超濾進水箱(3)，經增壓泵(4)、保安過濾器(5)進入超濾裝置(6)，超濾出水進入超濾產水箱(7)、經增壓泵(8)進入一級反滲透裝置(9)，出水經二級進水水箱(10)、二級增壓泵(11)進入二級反滲透裝置(12)，二級反滲透裝置(12)出水進入連續電除鹽裝置(13)，之后進入鍋爐給水水箱(14)，經給水泵(15)供給鍋爐用水。

　　說明書

　　一種高產水率的鍋爐給水處理系統

　　技術領域

　　本發明涉及水處理領域，特別涉及一種高產水率的鍋爐給水處理系統。

　　背景技術

　　鍋爐給水質量是鍋爐安全穩定運行的前提和核心，給水水質不良易結垢、鍋爐腐蝕、蒸汽品質惡化等問題。隨著科學技術的發展和人們對水處理行業的重視，近些年來水處理行業的相關工藝與設備均獲得了長足的發展。超濾+反滲透技術是一種新的給水處理方法，具有經濟高效，操作簡單，易于自動化等其它傳統技術不可比擬的優勢，廣泛的應用于海水淡化、廢水處理及鍋爐用水等領域。

　　連續電除鹽技術是將電滲析技術和離子交換技術相融合的一種新的純水和超純水制備技術，通過陰、陽離子交換膜對陰、陽離子的選擇性透過作用與離子交換樹脂對離子的交換作用，在直流電場的作用下實現離子的定向遷移，從而完成水的深度除鹽，水質可達15MΩ.cm以上。在進行除鹽的同時，水電離解產生的氫離子和氫氧根離子對離子交換樹脂進行再生，因此不需酸堿化學試劑再生而能連續制取超純水。它具有技術先進、操作簡便和優異的環保特性，是鍋爐給水水質的有效保證。

　　目前超濾、反滲透等膜分離的過程會產生濃水，其中超濾裝置濃水回收率可高達95%以上，而反滲透裝置的濃水回收率僅在45%～80%之間，若將反滲透濃水直接排放，一方面造成水資源的巨大浪費，另一方面濃水的含鹽量較高，會給環境帶來較大危害。若能將濃水進行處理，不僅能夠節約能源，保護環境，同時會產生巨大的經濟效益和廣闊的市場前景。

　　針對反滲透濃水的處理，現多采用單獨增加一套反滲透裝置進行處理，反滲透裝置對進水的水質要求較高，濃水的含鹽量較高，硬度較大，所需要的工作壓力也高，若直接進入反滲透裝置，容易造成反滲透膜表面結垢，需要頻繁清洗。利用傳統的蒸餾技術處理濃水，需要消耗大量蒸汽，設備復雜，成本高。

　　發明內容

　　針對現有鍋爐給水處理過程中存在的問題，本發明解決了鍋爐給水處理過程中產水率低，濃水直接排放造成的污染和浪費問題。

　　本發明的高產水率的鍋爐給水處理系統，包含有提升泵、多介質過濾器、超濾進水水箱、增壓泵、保安過濾器、超濾裝置、超濾產水水箱、一級增壓泵、一級反滲透裝置、一級反滲透產水箱、二級增壓泵、二級反滲透裝置、連續電除鹽裝置、鍋爐給水水箱、電滲析裝置、給水水泵。

　　進一步地，所述提升泵、多介質過濾器、超濾進水水箱是按進水方向依次連接的;超濾進水水箱依次通過增壓泵、保安過濾器與超濾裝置相連;超濾裝置依次通過超濾產水水箱、一級增壓泵與一級反滲透裝置的進水口相連;一級反滲透裝置的淡水產水口依次通過二級進水水箱、二級增壓泵與二級反滲透裝置相連;二級反滲透裝置的淡水產水口與連續電除鹽裝置相連、連續電除鹽裝置的淡水出水口與鍋爐給水水箱相連。

　　進一步地，一級反滲透裝置的濃水產水口及二反滲透裝置的濃水產水口與電滲析裝置的入水口相連。

　　進一步地，電滲析裝置的淡水產水口與超濾進水水箱相連;電滲析濃水產水口出水用于脫硫、抑塵、沖渣等。

　　進一步地，所述的連續電除鹽裝置的濃水產水口與二級進水水箱連接。

　　本發明利用超濾+反滲透裝置+連續電除鹽裝置制取鍋爐給水，再利用倒極電滲析裝置對反滲透濃水進行處理，系統產水滿足鍋爐給水要求，產水率高。本發明具有工藝成熟、操作自動化高、系統產水率高、運行費用低、使用壽命長、經濟效益好等特點，是一種高效簡易，可長期使用、具有較高的可靠性和創新性的鍋爐給水處理系統。
