申請日2015.11.21

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/04

　　摘要

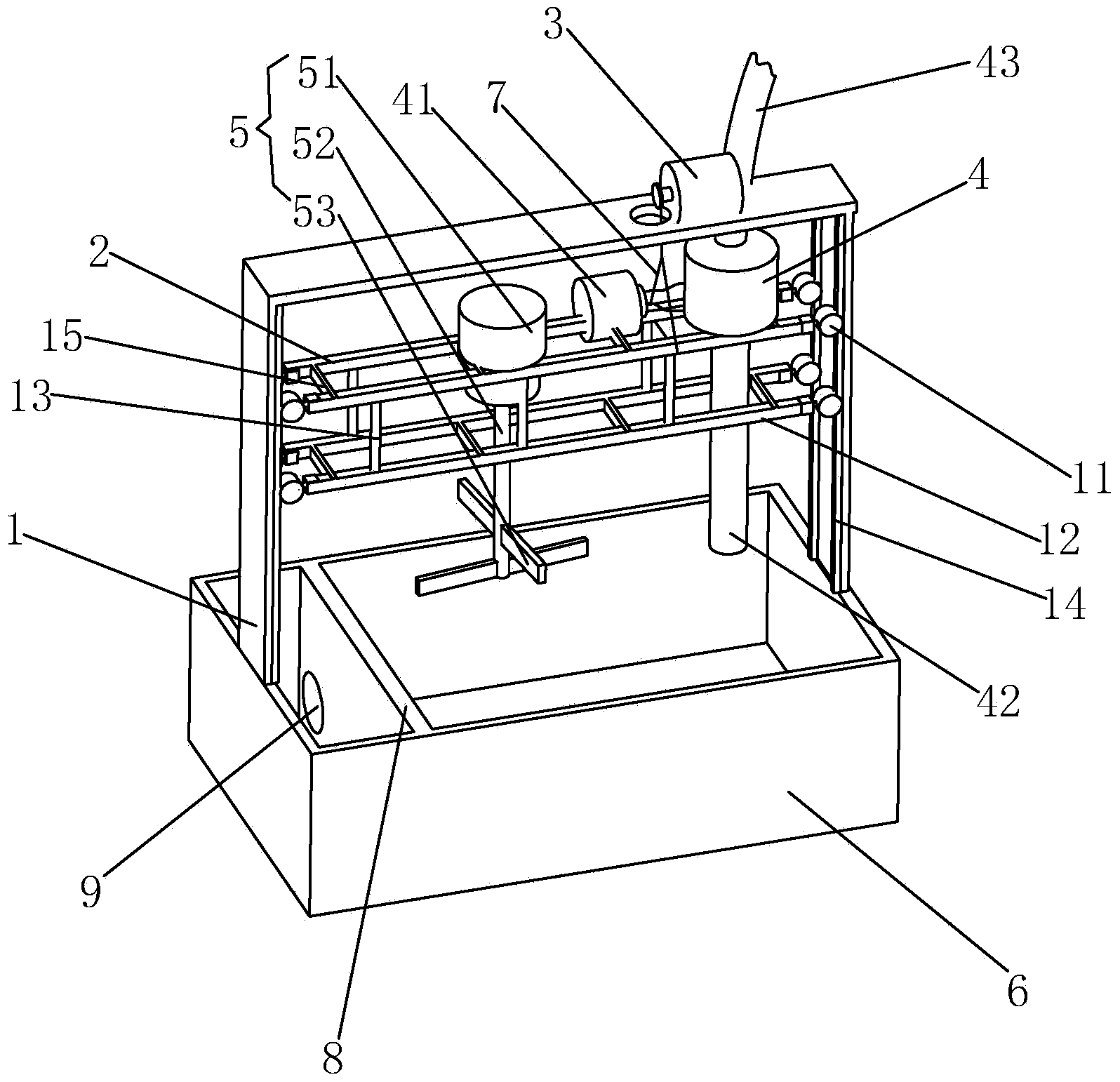

　　本實用新型公開了一種混凝土廢水回收利用裝置，旨在解決混凝土廢水回收利用裝置穩定性差、安全性低的難題;其技術方案要點是一種混凝土廢水回收利用裝置，包括支架、滑動連接在支架兩端的支撐桿、固定連接于支架頂端的升降電機、固定連接于支撐桿的吸收泵和攪拌裝置以及位于支架下方的廢水槽，所述升降電機與支撐桿通過升降纜固定連接，所述廢水槽由隔墻分成兩個內腔，所述隔墻底端設有過濾網，所述支撐桿與支架的連接處固定連接有防止支撐桿發生旋轉的防轉件。本實用新型的一種混凝土廢水回收利用裝置穩定性好、安全性高。

　　權利要求書

　　1.一種混凝土廢水回收利用裝置，包括支架、滑動連接在支架上的支撐桿、固定連接于支架頂端的升降電機、固定連接于支撐桿的吸收組件和攪拌組件以及位于支架下方的廢水槽，所述升降電機與支撐桿通過升降纜固定連接，其特征在于：所述支撐桿兩端固定連接有防止支撐桿發生旋轉的防轉組件，所述防轉組件與支架抵觸連接。

　　2.根據權利要求1所述的一種混凝土廢水回收利用裝置，其特征在于：所述防轉組件包括防轉桿和活動輪，所述防轉桿固定連接于支撐桿末端，所述活動輪滾動連接于支架與防轉桿之間。

　　3.根據權利要求1所述的一種混凝土廢水回收利用裝置，其特征在于：所述支撐桿下方設有第二支撐桿，所述第二支撐桿與支撐桿的結構形狀相同，所述第二支撐桿與支撐桿平行設置并通過固定桿固定連接，所述第二支撐桿兩端與支架滑移連接。

　　4.根據權利要求1所述的一種混凝土廢水回收利用裝置，其特征在于：所述攪拌組件與吸收組件分布在升降纜兩側。

　　5.根據權利要求4所述的一種混凝土廢水回收利用裝置，其特征在于：所述攪拌組件包括攪拌電機、攪拌桿和攪拌片，所述攪拌電機固定連接于支撐桿，所述攪拌桿傳動連接于攪拌電機，所述攪拌片固定連接于攪拌桿底端。

　　6.根據權利要求5所述的一種混凝土廢水回收利用裝置，其特征在于：所述攪拌片設有兩條，兩條所述的攪拌片位于攪拌桿的上下不同位置并且兩攪拌片的方向相互垂直設置。

　　7.根據權利要求5或6所述的一種混凝土廢水回收利用裝置，其特征在于：所述攪拌片由防腐材料制成。

　　8.根據權利要求4所述的一種混凝土廢水回收利用裝置，其特征在于：所述吸收組件包括吸收電機和由吸收電機驅動的吸收管，所述吸收電機固定連接于支撐桿，所述吸收管水平高度與攪拌片接近。

　　說明書

　　一種混凝土廢水回收利用裝置

　　技術領域

　　本實用新型涉及混凝土領域，更具體地說，它涉及一種混凝土廢水回收利用裝置。

　　背景技術

　　混凝土在當今社會中的各種建筑物中起著不可代替的作用，混凝土的使用量、使用范圍在建筑業更是無可出其右，但是，在大量混凝土投入使用的同時，也產生了大量的混凝土廢水，將這些廢水直接排放不僅會造成環境污染，而且還會使廢水中可以回收利用的部分造成浪費。

　　目前，市場上有一個回收利用混凝土廢水的裝置，其工作原理是：將廢水集中在一個水槽中，其中水槽由一個底部帶有過濾網的墻體分成兩個腔體，廢水通入其中一個腔體，在另外一個腔體上方設有攪拌組件與吸收組件，由于廢水中通常需要加入一定的添加劑防止廢水中的混凝土成分凝固，但是同時混凝土通也具有一定的腐蝕性，所以通常將攪拌組件與吸收組件設置在一個升降裝置上，其中升降裝置包括支架、升降電機和支撐桿，支撐桿兩端滑動連接在支架上，攪拌組件和吸收組件均與支撐桿固定連接，這樣當不需要進行攪拌與吸收廢水時，可以通過升降電機帶動支撐桿，使支撐桿兩端在支架上進行滑動，并將攪拌組件與吸收組件移出混凝土廢水，從而起到一個保護的作用。當廢水達到回收利用指標時，通過吸收組件將廢水抽出進行利用，其中，升降電機在升降支撐桿時，通常是以三段鋼纜連接在升降電機下方的支撐桿上三個不同線的地方，三段鋼纜頂端匯聚到一處并與升降纜連接，并且三段鋼纜的到升降纜下端的豎直距離相等，此時支撐桿通過三段鋼纜與升降纜連接使支撐桿的重心位于升降纜下方，這樣就能夠保持支撐桿的平衡。

　　但是，當攪拌組件和吸收組件受力不均，比如在混凝土廢水濃度較大時，會引起攪拌組件與吸收組件離開廢水時受到不同程度的阻力，或者支撐桿兩端的支架磨損程度相差較大時，或者工作狀態不穩定時，都會導致支撐桿在縱向方向上受到的外力不均，原來以自身重力和升降纜拉力而保持的平衡就受到了額外的作用力，而使支撐桿以鋼纜與升降纜的連接處為圓心發生轉動，而導致工作狀態的不穩定，甚至是引起支撐桿與支架發生碰撞與損壞，造成損失，穩定相差、安全性低。

　　因此，需要提出一種新的方案來解決上述問題。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型的目的在于提供一種穩定性好、安全性高的混凝土廢水回收利用裝置。

　　為實現上述目的，本實用新型提供了如下技術方案：一種混凝土廢水回收利用裝置，包括支架、滑動連接在支架上的支撐桿、固定連接于支架頂端的升降電機、固定連接于支撐桿的吸收組件和攪拌組件以及位于支架下方的廢水槽，所述升降電機與支撐桿通過升降纜固定連接，所述支撐桿兩端固定連接有防止支撐桿發生旋轉的防轉組件，所述防轉組件與支架抵觸連接。

　　作為優選，所述防轉組件包括防轉桿和活動輪，所述防轉桿固定連接于支撐桿末端，所述活動輪滾動連接于支架與防轉桿之間。

　　作為優選，所述支撐桿下方設有第二支撐桿，所述第二支撐桿與支撐桿的結構形狀相同，所述第二支撐桿與支撐桿平行設置并通過固定桿固定連接，所述第二支撐桿兩端與支架滑移連接。

　　作為優選，所述攪拌組件與吸收組件分布在升降纜兩側。

　　作為優選，所述攪拌組件包括攪拌電機、攪拌桿和攪拌片，所述攪拌電機固定連接于支撐桿，所述攪拌桿傳動連接于攪拌電機，所述攪拌片固定連接于攪拌桿底端。

　　作為優選，所述攪拌片設有兩條，兩條所述的攪拌片位于攪拌桿的上下不同位置并且兩攪拌片的方向相互垂直設置。

　　作為優選，所述攪拌片由防腐材料制成。

　　作為優選，所述吸收組件包括吸收電機和由吸收電機驅動的吸收管，所述吸收電機固定連接于支撐桿，所述吸收管水平高度與攪拌片接近。

　　本實用新型的有益效果：通過將支撐桿安裝在支架上，升降電機安裝在支架頂端并與支撐桿通過升降纜連接，攪拌組件和吸收組件均位于支撐桿上，并且在支撐桿上還連接有防轉組件，防轉組件與支架抵觸連接;當進行混凝土廢水的回收時，通過升降電機和升降纜降低支撐桿的高度，使攪拌組件和吸收組件位于水面以下，攪拌廢水到合適的程度后對廢水進行吸收回收，回收完成之后，通過升降電機和升降纜上升支撐桿，在支撐桿移動的過程中，當支撐桿縱向受力不均時，支撐桿有發生轉動的趨勢，此時支撐桿在防轉組件與支架發生相互作用的限制作用下，而防止了支撐桿在縱向發生轉動，從而保證了支撐桿的穩定性，防止了攪拌組件與吸收組件掉落而發生事故，安全系數高。
