申請日2015.11.22

　　公開(公告)日2018.01.26

　　IPC分類號C02F3/30

　　摘要

　　本發明公開了農村化糞池污水排放模擬并脫氮處理的實驗裝置，原樣貯水器內存儲化糞池原樣水，并將液體注入自動進樣器中，自動進樣器中設置有虹吸管，虹吸管的一端伸出自動進樣器的底部與布水器連接，虹吸管的另一端設置于自動進樣器中，布水器為內部注滿化糞池原樣水的密閉容器，數個布水管從布水器上部插入布水器中，每個布水管的另一端分別連接各自的化糞池原樣水實驗瓶。實驗瓶連接有脫氮裝置，脫氮盒體內腔中按水流方向設置有數道隔離墻，分隔腔中放置有反硝化菌載體。本發明具有能很好地模擬農村化糞池出水狀態、實現農村化糞池出水模擬的自動化、能同時進行數組重復實驗、效率高、具有化糞池污水脫氮功能的優點。

　　權利要求書

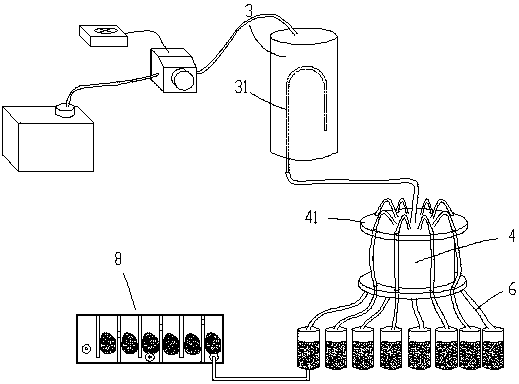

　　1.農村化糞池污水排放模擬并脫氮處理的實驗裝置的使用方法，其特征是：農村化糞池污水排放模擬并脫氮處理的實驗裝置包括依次連接的原樣貯水器(1)、蠕動泵(2)、自動進樣器(3)和布水器(4)，所述的蠕動泵(2)連接控電開關(5)，所述的控電開關(5)能控制蠕動泵(2)動作頻率，所述的原樣貯水器(1)內存儲化糞池原樣水，所述的蠕動泵(2)每動作一次能從原樣貯水器(1)內抽取定量的液體，并將液體注入自動進樣器(3)中，所述的自動進樣器(3)中設置有虹吸管(31)，所述的虹吸管(31)的一端伸出自動進樣器(3)的底部與布水器(4)連接，虹吸管(31)的另一端設置于自動進樣器(3)中，所述的布水器(4)為內部注滿化糞池原樣水的密閉容器，數個布水管(6)從布水器(4)上部插入布水器(4)中，每個所述的布水管(6)插入布水器(4)內的深度相同，且每個所述的布水管(6)的管體最高點高度也相同，每個布水管(6)的另一端分別連接各自的化糞池原樣水實驗瓶(7)，所述的化糞池原樣水實驗瓶(7)內填充有土柱，所述的化糞池原樣水在土柱作用下硝化，所述的化糞池原樣水實驗瓶(7)連接有脫氮裝置(8)，所述的脫氮裝置(8)包括密封的脫氮盒體(81)，脫氮盒體(81)中為厭氧環境，所述的脫氮盒體(81)設置有進水口(82)和出水口(83)，所述的脫氮盒體(81)內腔中按水流方向設置有數道隔離墻(84)，所述的隔離墻(84)將脫氮盒體(81)分隔為數個分隔腔(85)，分隔腔(85)中放置有反硝化菌載體(86)，所述的隔離墻(84)上開設有通水孔隙(87)，硝化后的化糞池原樣水從進水口(82)注入脫氮盒體(81)中，流經反硝化菌載體(86)脫氮后，由出水口(83)流出;

　　所述的通水孔隙(87)分為兩種，一種為設置在隔離墻(84)墻體上部的過水孔(84a)，一種為設置在隔離墻(84)底部的過水間隙(84b)，每個隔離墻(84)具有一種通水孔隙(87)，且具有過水孔(84a)的隔離墻(84)與具有過水間隙(84b)的隔離墻(84)交錯設置;

　　農村化糞池污水排放模擬并脫氮處理的實驗裝置的使用方法包括以下步驟：

　　步驟一、根據所需的進樣體積V確定虹吸管(31)的高度h，虹吸管(31)的高度h為進樣體積V/自動進樣器(3)的底面積S;

　　步驟二、根據進樣體積V設置蠕動泵(2)單位進樣量M以及蠕動泵(2)單位時間動作次數;

　　步驟三、將蠕動泵(2)通過泵管分別連接原樣貯水器(1)和自動進樣器(3),將自動進樣器(3)中的虹吸管(31)的出水口連接布水器(4)，布水器(4)的布水管(6)分別連接各自的化糞池原樣水實驗瓶(7);

　　步驟四、開動實驗裝置，使其工作，蠕動泵(2)在單位時間內向自動進樣器(3)注入預定體積的化糞池原樣水，當自動進樣器(3)內的化糞池原樣水沒有沒過虹吸管(31)的頂部時，自動進樣器(3)不會向布水器(4)注水，當自動進樣器(3)內的化糞池原樣水沒過虹吸管(31)的頂部時，虹吸管(31)在虹吸原理的作用下，一次性向布水器(4)注入體積為V的化糞池原樣水，用于模擬農村化糞池在一次性注入污物后，溢出體積為V的污水;

　　步驟五、由于布水器(4)內注滿化糞池原樣水，因此當虹吸管(31)注入體積為V的化糞池原樣水時，會有相當體積的化糞池原樣水由布水管(6)流出，各布水管(6)插入布水器(4)的深度、管體最高點高度均相同，因此注入各布水管(6)的化糞池原樣水體積相同，各化糞池原樣水實驗瓶(7)均在同一時間注入相同體積的化糞池原樣水，以滿足多個重復實驗需求;

　　步驟六、化糞池原樣水在化糞池原樣水實驗瓶(7)中的土柱的作用下硝化，然后從進水口(82)注入到脫氮裝置(8)中，液體流經分隔腔(85)中的反硝化菌載體(86)，反硝化菌載體(86)上的反硝化細菌對液體進行反硝化脫氮;

　　步驟七、液體依次流經各分隔腔(85)，反復地經過水孔(84a)和過水間隙(84b)，充分與反硝化菌載體(86)接觸后，由出水口(83)流出。

　　2.根據權利要求1所述的農村化糞池污水排放模擬并脫氮處理的實驗裝置的使用方法，其特征是：所述的過水孔(84a)在隔離墻(84)上的高度隨著水流方向依次降低，隔離墻(84)上的過水孔(84a)分為位于隔離墻(84)左側的左側孔和位于隔離墻(84)右側的右側孔，同一隔離墻(84)上只具有一種過水孔(84a)，具有左側孔的隔離墻(84)和具有右側孔的隔離墻(84)交錯設置;所述的脫氮盒體(81)上隨著水流方向開設有數個取樣孔(88);取樣孔(88)能抽取脫氮裝置(8)中的液體，用于分析各段液體的脫氮情況;所述的虹吸管(31)為倒“U”型管;

　　所述的蠕動泵(2)包括機架(21)，所述的機架(21)內設置有轉子(22)，所述的轉子(22)上安裝有數個壓輥(23);所述的機架(21)上還設置有泵管腔(24)，泵管從泵管腔(24)中穿過，所述的壓輥(23)能在轉子(22)的帶動下轉動至泵管腔(24)中壓迫泵管，并將泵管中的液體向前擠壓;

　　所述的布水器(4)的設置有固定圈(41)，所述的布水管(6)穿過固定圈(41)并被固定圈(41)定位，防止布水管(6)晃動導致各布水管(6)的管體最高點高度不一致;所述的虹吸管(31)的管高長度可調，通過調節虹吸管(31)長度，能限定一次進入布水器(4)的液體體積。

　　說明書

　　農村化糞池污水排放模擬并脫氮處理的實驗裝置的使用方法

　　技術領域

　　本發明屬于環境監測技術領域，尤其涉及農村化糞池污水排放模擬并脫氮處理的實驗裝置及其使用方法。

　　背景技術

　　太湖流域作為中國區域經濟最為發達的地區之一，近年來，農村人居生活水平迅速提高，其生活方式日益城市化，大量未經處理的生活污水的排放導致農村環境污染水平大幅提高，農村分散式生活污水已成為太湖流域氮、磷污染的重要來源，由此，太湖流域逐步開展了農村生活污水治理和處理設施建設，以生化——生態處理技術為主流處理工藝，常用技術包括人工生態濕地、毛細管滲濾溝、塔式蚯蚓生態濾池、地埋式微動力氧化溝以及以SBR、MBR等為主體的一體化生化處理反應器等，目前，常用工藝處理量占農村已有生活污水處理總量的80%以上。然而，農村生活污水處理設施的有效運行是一項長期工程，由于運行費用及處理設施維護等問題導致現行的大量處理設施并不能正常運行，張悅等對太湖流域210個農村生活污水處理示范工程的運行情況調查后發現，約8%從來沒有運行，其余工程均曾經出現過無法正常運行的現象。因此，在建立農村生活污水處理設施完善的經費投入及管理機制之前，因地制宜，開發投資小、基本無后續運行投入及維護管理的污水處理技術在太湖流域農村地區具有重要意義。

　　實際觀察中發現，農村化糞池經過長時間使用，化糞池污水液面一直處于出水管道口下沿，每當注入一股污水混合物，就會有同等體積的液體從管道流走，因此，農村化糞池出水是間歇性的，而非均勻持續不斷地出水�；�糞池流出的污水一般直接注入周邊土壤。在種植業污染控制方面的研究已經發現土壤具有很強的硝化作用，高濃度氨氮的化糞池污水經土壤滲濾后出水可能具有較高的硝酸鹽氮濃度，因此利用土壤滲濾出水自然硝化特性，構建后續出水人工脫氮系統可有效降低化糞池污水氮濃度，與現有污水處理技術相比成本優勢顯著。

　　在規模性推廣上述技術前，在室內模擬進行系統特征參數取值優化工作必不可少，而室內模擬實驗應首先遵循化糞池污水的自然排放規律，目前，模擬污水排放一般通過人工注入污水操作，研究時，需要在一天內的不同時間對多個實驗重復子系統進行操作，這樣不僅麻煩，還會產生實驗誤差，對模擬實驗結果造成影響。因此，急需一種農村化糞池污水排放模擬并脫氮處理的實驗裝置以實現實驗的自動化與精密性，最終為將土壤對氮素污染物的自然消減轉化作用及人工脫氮技術相結合，形成因地制宜、投資小、基本無后續運行投入及維護管理的農村化糞池污水脫氮處理技術提供理論依據與特征參數。

　　發明內容

　　本發明所要解決的技術問題是針對上述技術現狀，而提供能很好地模擬農村化糞池出水狀態、實現農村化糞池排放的自動化、能同時進行多組重復實驗、效率高、具有化糞池污水脫氮功能的農村化糞池污水排放模擬并脫氮處理的實驗裝置及其使用方法。

　　本發明解決上述技術問題所采用的技術方案為：

　　農村化糞池污水排放模擬并脫氮處理的實驗裝置，其中：包括依次連接的原樣貯水器、蠕動泵、自動進樣器和布水器，蠕動泵連接控電開關，控電開關能控制蠕動泵動作頻率，原樣貯水器內存儲化糞池原樣水，蠕動泵每動作一次能從原樣貯水器內抽取定量的液體，并將液體注入自動進樣器中，自動進樣器中設置有虹吸管，虹吸管的一端伸出自動進樣器的底部與布水器連接，虹吸管的另一端設置于自動進樣器中，布水器為內部注滿化糞池原樣水的密閉容器，數個布水管從布水器上部插入布水器中，每個布水管插入布水器內的深度相同，且每個布水管的管體最高點高度也相同，每個布水管的另一端分別連接各自的化糞池原樣水實驗瓶，化糞池原樣水實驗瓶內填充有土柱，化糞池原樣水在土柱作用下硝化，化糞池原樣水實驗瓶連接有脫氮裝置，脫氮裝置包括密封的脫氮盒體，脫氮盒體中為厭氧環境，脫氮盒體設置有進水口和出水口，脫氮盒體內腔中按水流方向設置有數道隔離墻，隔離墻將脫氮盒體分隔為數個分隔腔，分隔腔中放置有反硝化菌載體，隔離墻上開設有通水孔隙，硝化后的化糞池原樣水從進水口注入脫氮盒體中，流經反硝化菌載體脫氮后，由出水口流出。

　　為優化上述技術方案，采取的具體措施還包括：

　　上述的通水孔隙分為兩種，一種為設置在隔離墻墻體上部的過水孔，一種為設置在隔離墻底部的過水間隙，每個隔離墻具有一種通水孔隙，且具有過水孔的隔離墻與具有過水間隙的隔離墻交錯設置。

　　上述的過水孔在隔離墻上的高度隨著水流方向依次降低,隔離墻上的過水孔分為位于隔離墻左側的左側孔和位于隔離墻右側的右側孔，同一隔離墻上只具有一種過水孔，具有左側孔的隔離墻和具有右側孔的隔離墻交錯設置。

　　上述的脫氮盒體上隨著水流方向開設有數個取樣孔。

　　上述的虹吸管為倒“U”型管。

　　上述的蠕動泵包括機架，機架內設置有轉子，轉子上安裝有數個壓輥;機架上還設置有泵管腔，泵管從泵管腔中穿過，壓輥能在轉子的帶動下轉動至泵管腔中壓迫泵管，并將泵管中的液體向前擠壓。

　　上述的布水器的設置有固定圈，布水管穿過固定圈并被固定圈定位，防止布水管晃動導致各布水管的管體最高點高度不一致。

　　上述的虹吸管的管高長度可調，通過調節虹吸管長度，能限定一次進入布水器的液體體積。

　　農村化糞池污水排放模擬并脫氮處理的實驗裝置及其使用方法，包括以下步驟：

　　步驟一、根據所需的進樣體積V確定虹吸管的高度h，虹吸管的高度h為進樣體積V/自動進樣器的底面積S;

　　步驟二、根據進樣體積V設置蠕動泵單位進樣量M以及蠕動泵單位時間動作次數;

　　步驟三、將蠕動泵通過泵管分別連接原樣貯水器和自動進樣器,將自動進樣器中的虹吸管的出水口連接布水器，布水器的布水管分別連接各自的化糞池原樣水實驗瓶;

　　步驟四、開動實驗裝置，使其工作，蠕動泵在單位時間內向自動進樣器注入預定體積的化糞池原樣水，當自動進樣器內的化糞池原樣水沒有沒過虹吸管的頂部時，自動進樣器不會向布水器注水，當自動進樣器內的化糞池原樣水沒過虹吸管的頂部時，虹吸管在虹吸原理的作用下，一次性向布水器注入體積為V的化糞池原樣水，用于模擬農村化糞池在一次性注入污物后，溢出體積為V的污水;

　　步驟五、由于布水器內注滿化糞池原樣水，因此當虹吸管注入體積為V的化糞池原樣水時，會有相當體積的化糞池原樣水由布水管流出，各布水管插入布水器的深度、管體最高點高度均相同，因此注入各布水管的化糞池原樣水體積相同，各化糞池原樣水實驗瓶均在同一時間注入相同體積的化糞池原樣水，以滿足多個重復實驗需求;

　　步驟六、化糞池原樣水在化糞池原樣水實驗瓶中的土柱的作用下硝化，然后從進水口注入到厭氧脫氮裝置中，液體流經分隔腔中的反硝化菌載體，反硝化菌載體上的反硝化細菌對液體進行反硝化脫氮;

　　步驟七、液體依次流經各分隔腔，反復地經過水孔和過水間隙，充分與反硝化菌載體接觸后，由出水口流出。

　　取樣孔能抽取脫氮裝置中部的液體，用于分析各段液體的脫氮情況。

　　本發明的有益效果：本發明能高度模擬農村化糞池排水的自然狀態：農村化糞池排水不是均勻排水，而是每次注入污物時排出等體積的污水，因此，農村化糞池排水是間隔性、單次排量較大的排水方式，本發明通過自動進樣器實現該排水方式的高度自動模擬，利用虹吸原理實現單次排量可調節的間歇式化糞池原樣水分配。

　　本發明自動化程度高，操作方便，無需人工操作，通過控電開關控制蠕動泵運作，無需人工，不僅節省人力還提高了研究的準確度。

　　本發明通過對布水器以及布水管的結構創新，具有能一次性為多個化糞池原樣水實驗瓶平均分配化糞池原樣水的功能，極大地提高了實驗效率。

　　本發明所采集的化糞池原樣水具有較高濃度的氨氮，經過土柱的硝化作用，氨氮在微生物作用下氧化為硝酸鹽，使液體變?yōu)榫哂休^高濃度的硝氮，然后液體被注入脫氮裝置中經反硝化細菌脫氮，處理后的液體氮含量低，能顯著降低排水氮污染。

　　本發明的實驗裝置硝化、脫氮過程均為無動力運作，尤其是硝化步驟是采用土柱的天然的硝化作用，無需曝氣裝置，更節約環保，并且這種設計更加真實地模擬了農村化糞池排放污水的情況。

　　本發明對脫氮裝置進行了改進，脫氮裝置是一種厭氧密封裝置，反硝化菌載體中有反硝化菌，反硝化菌載體材料選用因地制宜的玉米枝、小麥稈等材料作為碳源和載體。為了增加液體在脫氮裝置中流動行程，本發明在脫氮盒體內腔中按水流方向設置有數道隔離墻，每個隔離墻具有一種通水孔隙，相鄰隔離墻之間的通水孔隙類型不同，因為過水孔設置在上部，而過水間隙設置在下部，使水流上下流動，而相鄰過水孔也分為左側孔和右側孔，使水流左右流動，充分增加水流行程，增加反硝化菌與水流的接觸時間，同時，過水孔在隔離墻上的高度隨著水流方向依次降低，能有效防止液體回流，保證液體從進水口向出水口方向流動。
