申請日2015.11.21

　　公開(公告)日2016.07.06

　　IPC分類號B01D21/02

　　摘要

　　本實用新型公開了一種污水處理裝置的便移動結構，包括處理池本體;所述處理池本體左側上方設置有兩個進水管;所述處理池本體的底部設置有滾輪;所述處理池本體由布水區、沉淀區以及集水區組成;所述進水管與所述布水區相通，且設置在所述布水區的上方;所述布水區、所述沉淀區與所述集水區之間均通過隔板相分隔;所述布水區與所述沉淀區通過所述隔板上的通水孔相通;所述沉淀區與所述集水區通過孔相通;所述沉淀區的底部還設置有排泥裝置;所述集水區的側壁上方處設置有出水口。本實用新型提供的可移動的污水處理裝置沉淀分離效果好，同時通過設置滾輪，使得沉淀池可方便移動;通過設置過渡管，對污水的阻力減少，有效解決了管路堵塞的問題。

　　權利要求書

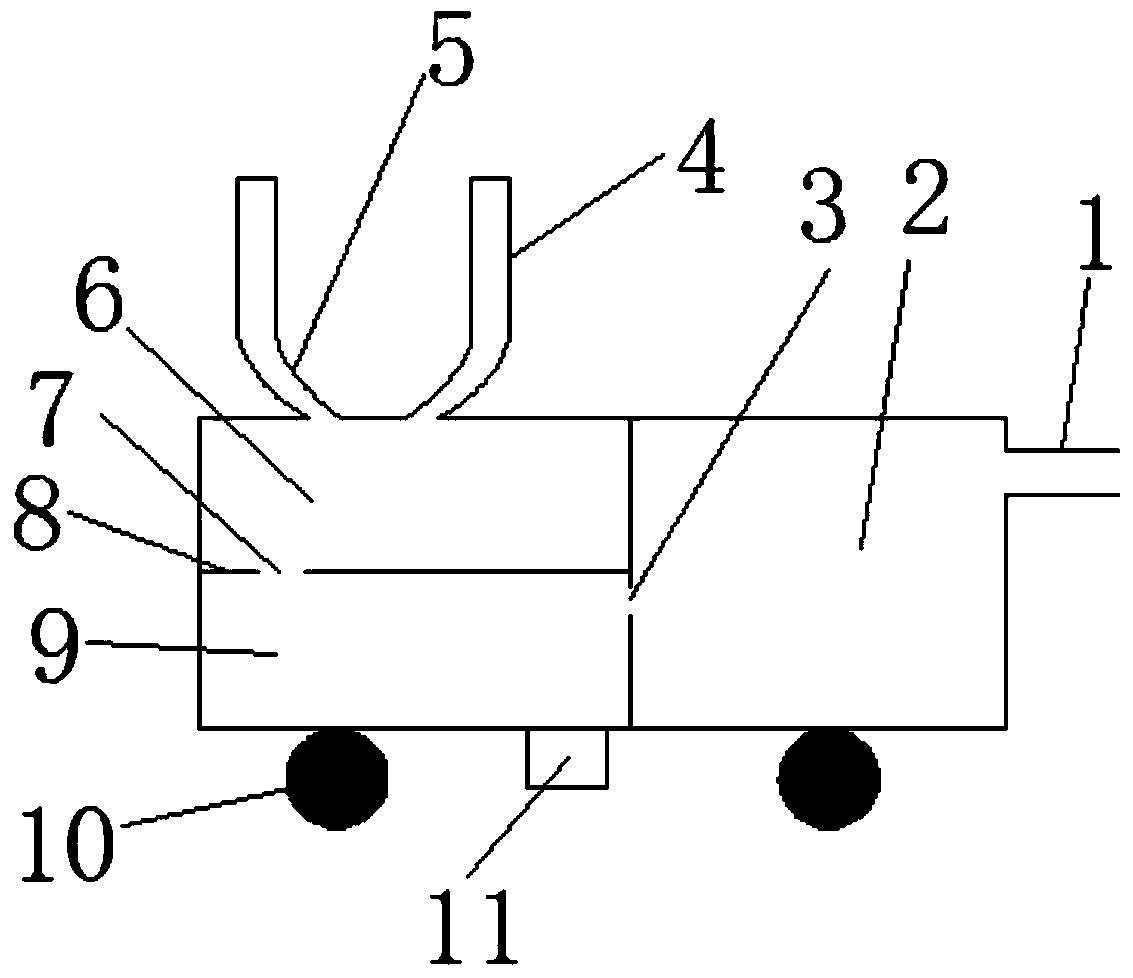

　　1.一種污水處理裝置的便移動結構，其特征在于：所述污水處理裝置包括處理池本體;所述處理池本體左側上方設置有兩個進水管(4);所述處理池本體的底部設置有滾輪(10);所述處理池本體由布水區(6)、沉淀區(9)以及集水區(2)組成;所述進水管(4)與所述布水區(6)相通，且設置在所述布水區(6)的上方;所述布水區(6)、所述沉淀區(9)與所述集水區(2)之間均通過隔板(8)相分隔;所述布水區(6)與所述沉淀區(9)通過所述隔板(8)上的通水孔(7)相通;所述沉淀區(9)與所述集水區(2)通過孔(3)相通;所述沉淀區(9)的底部還設置有排泥裝置(11);所述集水區(2)的側壁上方處設置有出水口(1)。

　　2.根據權利要求1所述的一種污水處理裝置的便移動結構，其特征在于：所述進水管(4)的底部為圓弧狀的過渡管(5)。

　　3.根據權利要求1所述的一種污水處理裝置的便移動結構，其特征在于：所述滾輪(10)由承重輪和萬向輪組成。

　　4.根據權利要求3所述的一種污水處理裝置的便移動結構，其特征在于：所述承重輪帶有鎖止裝置。

　　5.根據權利要求2所述的一種污水處理裝置的便移動結構，其特征在于：所述過渡管(5)與所述處理池本體之間的傾斜夾角為40-50度。

　　6.根據權利要求1所述的一種污水處理裝置的便移動結構，其特征在于：所述隔板(8)的材質為不銹鋼。

　　說明書

　　一種污水處理裝置的便移動結構

　　技術領域

　　本實用新型涉及水處理領域，具體涉及一種污水處理裝置的便移動結構。

　　背景技術

　　隨著社會的不斷發展，在建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等領域中產生了大量的污水，如何對這些污水進行科學的處理回收，變廢為寶，一直是研究人員不斷努力的課題�，F(xiàn)有的沉淀池一般通過直角管路將污水排放到沉淀池中，但是直角管路會降低污水的沖擊力，導致部分污泥遺留在直角管路內，易造成直角管路的堵塞;并且，現有技術中的沉淀池多為固定式，無法移動。

　　實用新型內容

　　本實用新型針對現有技術的不足，目的在于提供一種沉淀效果好的可移動的污水處理裝置，有效解決了管路堵塞的問題。

　　本實用新型技術方案如下：一種污水處理裝置的便移動結構，包括處理池本體;所述處理池本體左側上方設置有兩個進水管;所述處理池本體的底部設置有滾輪;所述處理池本體由布水區、沉淀區以及集水區組成;所述進水管與所述布水區相通，且設置在所述布水區的上方;所述布水區、所述沉淀區與所述集水區之間均通過隔板相分隔;所述布水區與所述沉淀區通過所述隔板上的通水孔相通;所述沉淀區與所述集水區通過孔相通;所述沉淀區的底部還設置有排泥裝置;所述集水區的側壁上方處設置有出水口。

　　進一步地，所述進水管的底部為圓弧狀的過渡管。

　　進一步地，所述滾輪由承重輪和萬向輪組成。

　　進一步地，所述承重輪帶有鎖止裝置。

　　進一步地，所述過渡管與所述處理池本體之間的傾斜夾角為40-50度。

　　進一步地，所述隔板的材質為不銹鋼。

　　與現有技術相比，本實用新型的有益效果在于：本實用新型提供的可移動的污水處理裝置沉淀分離效果好，同時通過設置滾輪，使得沉淀池可方便移動;通過設置過渡管，對污水的阻力減少，有效解決了管路堵塞的問題。
