申請日2015.11.21

　　公開(公告)日2016.05.04

　　IPC分類號E03B1/04

　　摘要

　　本實用新型公開了一種混凝土生產廢水回收利用設備，解決了因混凝土生產廢水回收利用系統中集水池往往會有少量積水，而攪拌機和水泵置于集水池的積水中，很容易使水泵的泵管和攪拌機的攪拌軸、攪拌槳腐蝕生銹而報廢，導致需要更換攪拌機和水泵，其技術方案要點是一種混凝土生產廢水回收利用設備，包括集水池，所述集水池的水平上方架設有支架，所述的支架包括支架立柱，所述支架立柱上設有移動梁，所述移動梁上安裝有攪拌機和水泵，所述移動梁沿支架立柱方向移動且通過鎖定件與支架立柱連接。達到了在不使用設備時，將攪拌槳和抽水管道通過移動梁從集水池中抽出，懸掛空中干燥避免生銹腐蝕的目的。

　　權利要求書

　　1.一種混凝土生產廢水回收利用設備，包括集水池，其特征是：所述集水池的水平上方架設有支架，所述的支架包括支架立柱，所述支架立柱上設有移動梁，所述移動梁上安裝有攪拌機和水泵，所述移動梁沿支架立柱軸向移動且通過鎖定件與支架立柱連接。

　　2.根據權利要求1所述的一種混凝土生產廢水回收利用設備，其特征是：所述的鎖定件包括螺栓，所述的支架立柱上設有條形槽，所述的移動梁端部設有與螺栓匹配的螺紋盲孔，所述的鎖定件穿過條形槽與螺紋盲孔配合。

　　3.根據權利要求1所述的一種混凝土生產廢水回收利用設備，其特征是：所述的支架立柱固定連接有支撐橫梁，所述的支架橫梁水平上方設有用于驅動移動梁移動的驅動裝置。

　　4.根據權利要求3所述的一種混凝土生產廢水回收利用設備，其特征是：所述的驅動裝置包括提升機，所述的移動梁與提升機的掛鉤通過連接帶連接。

　　5.根據權利要求1所述的一種混凝土生產廢水回收利用設備，其特征是：所述的移動梁固定有支撐板，所述支撐板與攪拌機、水泵可拆卸固定連接。

　　6.根據權利要求1所述的一種混凝土生產廢水回收利用設備，其特征是：所述的集水池內設有過濾網，所述的過濾網將集水池分為攪拌池和入水池，所述的攪拌機和水泵的抽水管通入攪拌池中。

　　說明書

　　一種混凝土生產廢水回收利用設備

　　技術領域

　　本實用新型涉及一種水循環利用設備，更具體地說，它涉及一種混凝土生產廢水回收利用設備。

　　背景技術

　　隨著我國工業化進程的發展，與之而來的是環境污染的日益嚴重。如何在生產過程中避免環境污染已成為國家和企業可持續發展過程中，亟待解決的問題，傳統的混凝土行業的生產過程中，生產設備直接排出的廢水及沖刷場地產生的廢水，通常需經過專業配套的污水處理系統處理后才能排放，然而這種污水處理系統造價昂貴，且建設周期較長，往往對企業的經營造成沉重的負擔，于是偷排的現象時有發生，不僅造成資源浪費，還對周邊環境造成污染。

　　目前，申請?zhí)枮?01310309296.0的中國專利公開了一種混凝土生產廢水及雨水回收利用系統，它包括攪拌樓及凹設在場地平面下方的集水池，該攪拌樓設有與該集水池相連的進水管道及抽水管道，該抽水管道通入該集水池的一端連接有水泵;該集水池上方設置有防護層，該防護層上安裝有若干攪拌機，該攪拌機的攪拌槳通入該集水池。這種混凝土生產廢水及雨水回收利用系統雖然結構簡單，但當此系統停機之后或者下雨之后，集水池往往會有少量積水，而攪拌機和水泵置于集水池的積水中，很容易使水泵的泵管和攪拌機的攪拌軸、攪拌槳腐蝕生銹而報廢，導致需要更換攪拌機和水泵。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型的目的在于提供一種防止攪拌槳生銹的混凝土生產廢水回收利用設備。

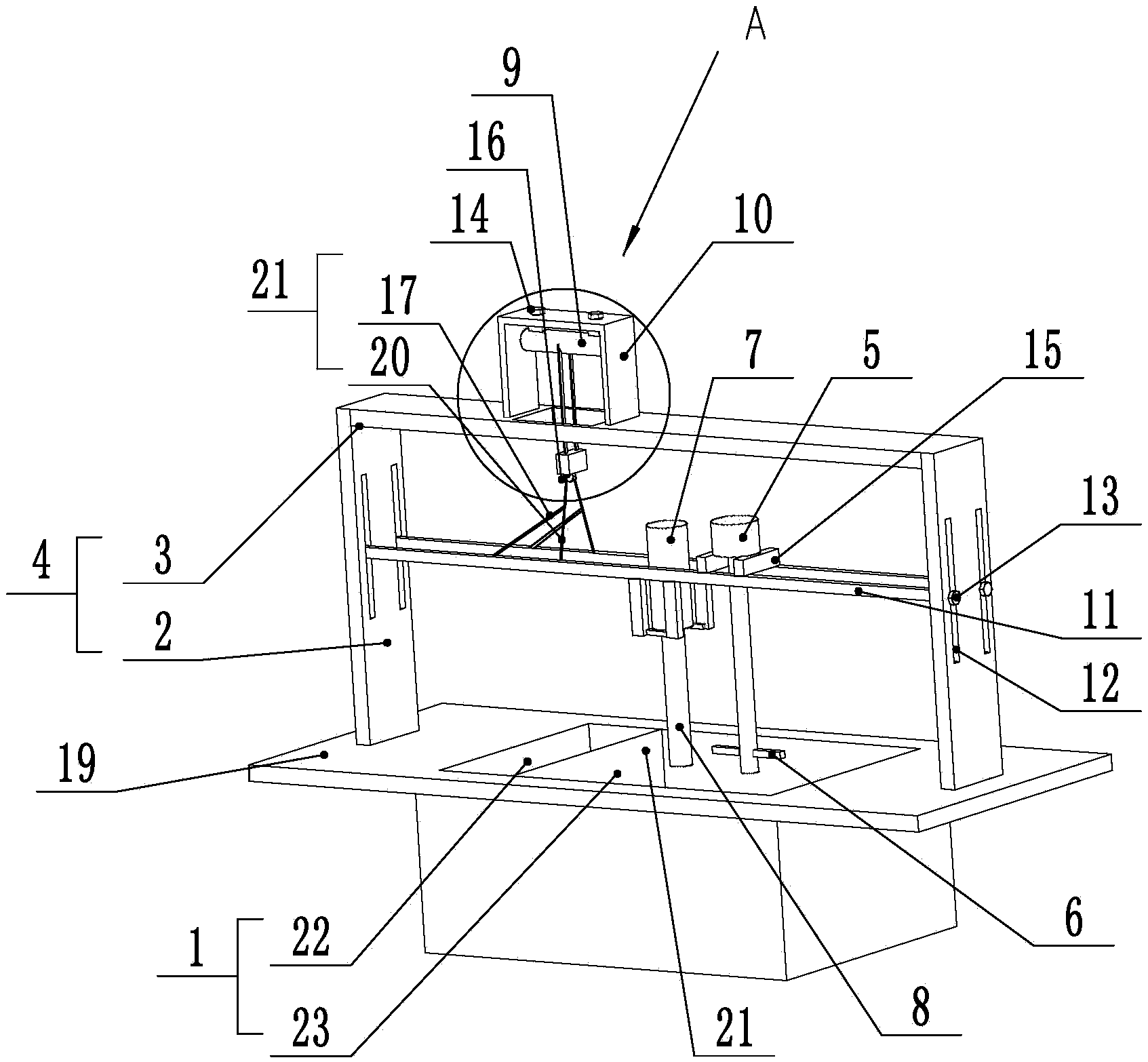

　　為實現上述目的，本實用新型提供了如下技術方案：一種混凝土生產廢水回收利用設備，包括集水池，所述集水池的水平上方架設有支架，所述的支架包括支架立柱，所述支架立柱上設有移動梁，所述移動梁上安裝有攪拌機和水泵，所述移動梁沿支架立柱軸向移動且通過鎖定件與支架立柱連接。

　　通過采用上述技術方案，將水泵和攪拌機設置在移動梁上，當設備攪拌抽水完成時，將移動梁沿著支架立柱軸向移動，讓抽水管道和攪拌槳從集水池中抽出，避免因集水池中的少量積水對抽水管道和攪拌槳進行腐蝕，當抽水管道和攪拌槳懸空，使得抽水管道和攪拌槳很容易因風吹而干燥，使得抽水管道和攪拌槳不易發生生銹現象，當需要進行廢水回收時，僅需將移動梁沿支架立柱移動，將抽水管道和攪拌槳通入集水池即可。

　　本實用新型進一步設置為：所述的鎖定件包括螺栓，所述的支架立柱上設有條形槽，所述的移動梁端部設有與螺栓匹配的螺紋盲孔，所述的鎖定件穿過條形槽與螺紋盲孔配合。

　　通過采用上述技術方案，通過讓移動梁與支架立柱螺紋配合，方便操作人員對移動梁與支架立柱連接，當需要使用水泵和攪拌機時，將鎖定件松開，移動梁移動使水泵和攪拌機置于集水池中，再將鎖定件擰緊，當不需要使用水泵和攪拌機時，先將鎖定件松開，移動梁移動將水泵和攪拌機從集水池中拿出，再將鎖定件擰緊。

　　本實用新型進一步設置為：所述的支架立柱固定連接有支撐橫梁，所述的支架橫梁水平上方設有用于驅動移動梁移動的驅動裝置。

　　通過采用上述技術方案，由于通過驅動裝置對移動梁移動，可以讓移動梁的移動更加平穩，讓移動梁與支架立柱可拆卸固定連接，當不需要使用本設備時，僅需通過驅動裝置將移動梁沿支架立柱移動，使抽水管道和攪拌槳從集水池中抽出，再將移動梁與支架立柱固定，當需要使用本設備時，僅需通過驅動裝置將移動梁沿支架立柱移動，使抽水管道和攪拌槳通入集水池，再將移動梁與支架立柱固定。

　　本實用新型進一步設置為：所述的驅動裝置包括提升機，所述支架橫梁上設有用于固定鋼絲繩提升機的提升機支架，所述的移動梁與鋼絲繩提升機的掛鉤通過連接帶固定連接。

　　通過采用上述技術方案，由于移動梁的移動距離較遠，所以使用鋼絲繩提升機作為驅動裝置，將鋼絲繩提升機固定在提升機支架上，鋼絲繩提升機的掛鉤和移動梁通過連接帶固連接，使移動梁能夠平穩移動。

　　本實用新型進一步設置為：所述的移動梁固定有鋼板，所述鋼板與攪拌機、水泵可拆卸固定連接。

　　通過采用上述技術方案，將鋼板與攪拌機、水泵可拆卸固定連接，當水泵或者攪拌機出故障需要更換時，方便讓操作工人對此及時進行更換，且可以讓調節水泵、攪拌機和鋼板的固定位置，使攪拌槳和抽水管道的抽水口相對水平。

　　本實用新型進一步設置為：所述的集水池內設有過濾網，所述的過濾網將集水池分為攪拌池和入水池，所述的攪拌機和水泵的抽水管通入攪拌池中。

　　通過采用上述技術方案，由于集水池中會有大塊的砂石，大塊的砂石會與攪拌槳的碰撞中造成攪拌槳折斷，這類砂石經抽水管道進入水泵之后，會造成水泵葉片損壞而報廢，所以用過濾網將集水池分為攪拌池和入水池，過濾網過濾掉入水池中大塊的砂石，將水和小砂石流入攪拌池，攪拌機和水泵再對攪拌池作業，保證了攪拌機和水泵的使用安全。
