申請日2015.09.16
公開(公告)日2016.02.17
IPC分類號C02F9/14
摘要
本實用新型涉及污水處理技術領域，公開了一種運用活性污泥處理廢水的系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，勻漿池(2)內設有提升泵，提升泵與沼氣池(3)相連，沼氣池連接有污泥濃縮池(8)。本實用新型工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯。

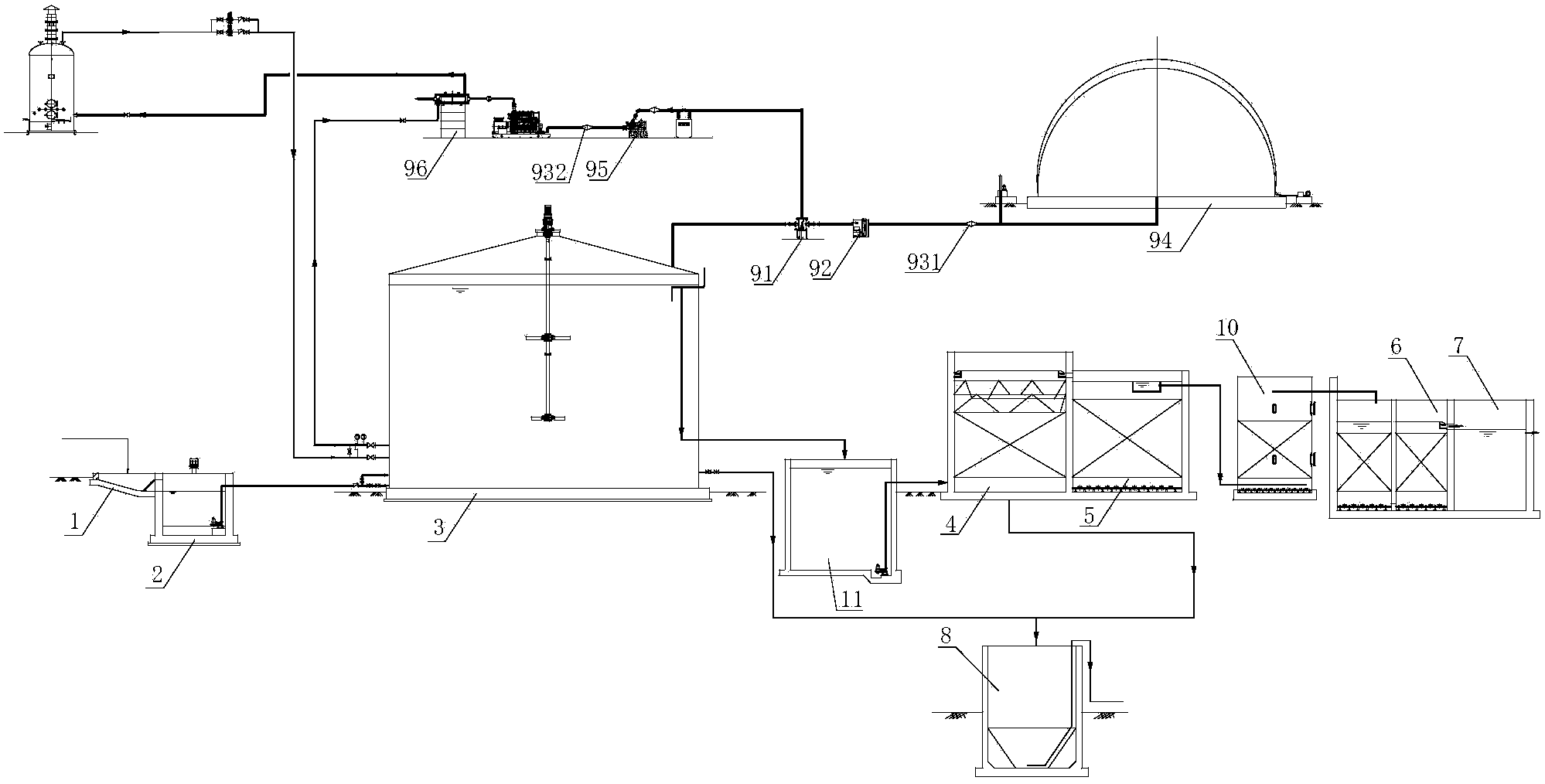

摘要附圖
權利要求書
1.一種運用活性污泥處理廢水的系統，其特征在于：包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，勻漿池(2) 內設有提升泵，提升泵與沼氣池(3)相連，沼氣池連接有污泥濃縮池(8);沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器 (91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣柜(94)，氣水分離器(91) 還連接沼氣增壓裝置(95)、第二阻火器(932)、余熱回收裝置(96)。
2.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：折流曝氣生物濾池(6)包括兩級曝氣生物濾池(61)和過水孔(62)，兩級曝氣生物濾池(61)通過下側的過水孔(62)連通;兩級曝氣生物濾池(61)均設有填料層和第一曝氣管(63)，填料層從上到下依次第一填料層(64)和第二填料層 (65)，第一填料層(64)固定有微生物和/或生物酶。
3.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：兩級曝氣生物濾池(61)為第一級曝氣生物濾池(611)和第二級曝氣生物濾池(612)，第一級曝氣生物濾池(611)上側設有進水管(66)，第二級曝氣生物濾池(612) 上側設有出水管(67)。
4.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：第一填料層(64)為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層(65) 為沸石和顆�；钚蕴�。
5.根據權利要求2所述的運用活性污泥處理廢水的系統，其特征在于：還設有羅茨風機，活性污泥反應池(5)包括第二曝氣管，第一曝氣管(64)和第二曝氣管連接同一個羅茨風機。
6.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：上流式厭氧污泥床反應器(4)設有三相分離器。
7.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：沼氣池 (3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池(8)。
8.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：沼氣池 (3)和上流式厭氧污泥床反應器(4)之間設有調節池(11)。
9.根據權利要求1所述的運用活性污泥處理廢水的系統，其特征在于：進料斗 (1)出口設有格柵。
說明書
一種運用活性污泥處理廢水的系統
技術領域
本實用新型涉及污水處理技術領域，尤其涉及了一種運用活性污泥處理廢水的系統。
背景技術
畜禽養殖廢水懸浮物多、氨氮濃度高、有機濃度高、臭味大，就其排放量來說，其有機物的排放量是工業和城鎮生活廢棄物排放量的2倍，而且還含有隨畜禽排泄出來的病原體等特性，處理難度大且傳統工藝處理后難以達標排放。養殖廢水目前大多采用自然生物處理技術、厭氧處理技術、好氧處理技術、混合處理技術等生物處理工藝。對于單一的好氧、厭氧處理效果并不理想，目前養殖場廢水的治理方法效果不好。
發明內容
本實用新型針對現有技術的缺點，公開了一種運用活性污泥處理廢水的系統。
為了解決上述技術問題，本實用新型通過下述技術方案得以解決：
一種運用活性污泥處理廢水的系統，包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、活性污泥反應池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，勻漿池內設有提升泵，提升泵與沼氣池相連，沼氣池連接有污泥濃縮池;沼氣池還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、第一阻火器、貯氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回收裝置。
本實用新型中的活性污泥反應池(又稱SBR)是按間歇曝氣方式來運行的活性污泥污水處理設備，運用了序批式活性污泥法，SBR工藝是通過時間上的交替運行實現傳統活性污泥法的運行全過程。本實用新型只有一個SBR池，但同時具有調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、沉淀、潷水、閑置五個階段。一個運行周期內，各階段的運行時間、反應器混合液體積的變化及運行狀態等都可以根據具體污水的性質、出水水質及運行功能要求靈活掌握。
微電解反應器底部設有進水口，上側設有出水口，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣效果穩定。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細菌，提升了廢水凈化強度。
作為優選，折流曝氣生物濾池包括兩級曝氣生物濾池和過水孔，兩級曝氣生物濾池通過下側的過水孔連通;兩級曝氣生物濾池均設有填料層和第一曝氣管，填料層從上到下依次第一填料層和第二填料層，第一填料層固定有微生物和/或生物酶。本實用新型在同一曝氣生物濾池內完成硝化和反硝化作用，實現了COD、SS、NH3-N和TN的同步去除。兩級曝氣生物濾池還包括設在填料層上側的攔截網、設在填料層下側的承托層;設在承托層下側的濾板，承托層和濾板之間設有曝氣管。承托層和濾板之間設有曝氣管，采用穿孔管布氣，通過裝置均勻布氣，解決了偏流、填料不均、氣管容易堵塞的問題。攔截網上側為保護層。還包括反沖洗系統，反沖洗系統包括曝氣管、反沖洗管、反沖洗集水槽、反沖洗排水管，反沖洗管設在承托層中，第一級曝氣生物濾池和第二級曝氣生物濾池的底部還通過反沖洗管連通，反沖洗集水槽設在第一級曝氣生物濾池的上側，反沖洗排水管設在第二級曝氣生物濾池的上側。
作為優選，兩級曝氣生物濾池為第一級曝氣生物濾池和第二級曝氣生物濾池，第一級曝氣生物濾池上側設有進水管，第二級曝氣生物濾池上側設有出水管。
作為優選，第一填料層為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層為沸石和顆�；钚蕴�。本實用新型通過不同濾料的組合，強化了對多種污染物同步去除效果，提高了系統抗沖擊負荷能力，大大降低了板結發生的可能性。a.沸石具有選擇性吸附氨氮的特點，同時其表面也可形成生物膜(成為生物沸石)而使氨氮的去除能力得到提高。沸石和顆�；钚蕴拷Y合，延長了沸石的工作周期，使顆�；钚蕴可系纳锷L良好，當未有長期高濃度氨氮沖擊時可保證沸石的長期運行而無需再生，經濟可靠。b.聚氨酯生物海綿填料中固定有微生物和/或生物酶，放在上側的填料層中(即第一填料層)，以進一步去除 SS和其他污染物。固定微生物和/或生物酶后，聚氨酯生物海綿填料載體密度接近于水的密度，具有較大的比表面積、掛膜容易，因而生物負載量大，比現有的污水凈化方法高出5倍以上;而且生物膜(即微生物和/或生物酶)更新比較快，因而微生物(即微生物和/或生物酶)具有較高的活性，大大提高了處理效率和污水處理效果。c.由于多介質填料的組合，使濾料層呈現出半固定半流動的狀態，流動載體不斷與氣泡進行接觸并不斷切割，因而其充氧效率高，有利于加快有機物的氧化速度。
作為優選，還設有羅茨風機，活性污泥反應池包括第二曝氣管，第一曝氣管和第二曝氣管連接同一個羅茨風機。
作為優選，上流式厭氧污泥床反應器設有三相分離器。上流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池和上流式厭氧污泥床反應器之間設有調節池。
作為優選，進料斗出口設有格柵。
與現有技術相比，本實用新型的有益效果為：
廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后，經提升泵打入厭氧發酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統，厭氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解�；钚晕勰喾磻刂挥幸粋�SBR池，但同時具有調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、沉淀、潷水、閑置五個階段，然后廢水進入微電解反應器，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。接著進入折流曝氣生物濾池(BBAF)，折流曝氣生物濾池(BBAF)集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一體，是一種典型的高負荷、淹沒式、固定化生物床的環流脫氮除磷反應器，處理后的污水優于排放標準，可實現中水回用。
本實用新型包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、活性污泥反應池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯，且不需額外增加反應器。
