申請日2015.11.21

　　公開(公告)日2016.04.13

　　IPC分類號C02F9/04

　　摘要

　　本實用新型公開了一種化工廢水處理循環裝置，包括冷卻水池、冷卻水塔、旁路處理裝置、換熱器、PLC智能控制器、PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置，所述冷卻水池上方設置有冷卻水塔，所述冷卻水池上方連接設置有進水管，所述冷卻水池通過進水管連接設置有廢水預處理裝置。本實用新型通過PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置進行不同污染指標物理處理，同時提高廢水可生化性，另外通過PLC控制器控制PH檢測儀、電導儀和ORP檢測儀進行檢測操作，工藝流程簡單、處理成本，能將化工廢水達標處理或是回用，實現了水環境保護的目標，不會產生二次污染，既有利于環保，又節約了資源。

　　權利要求書

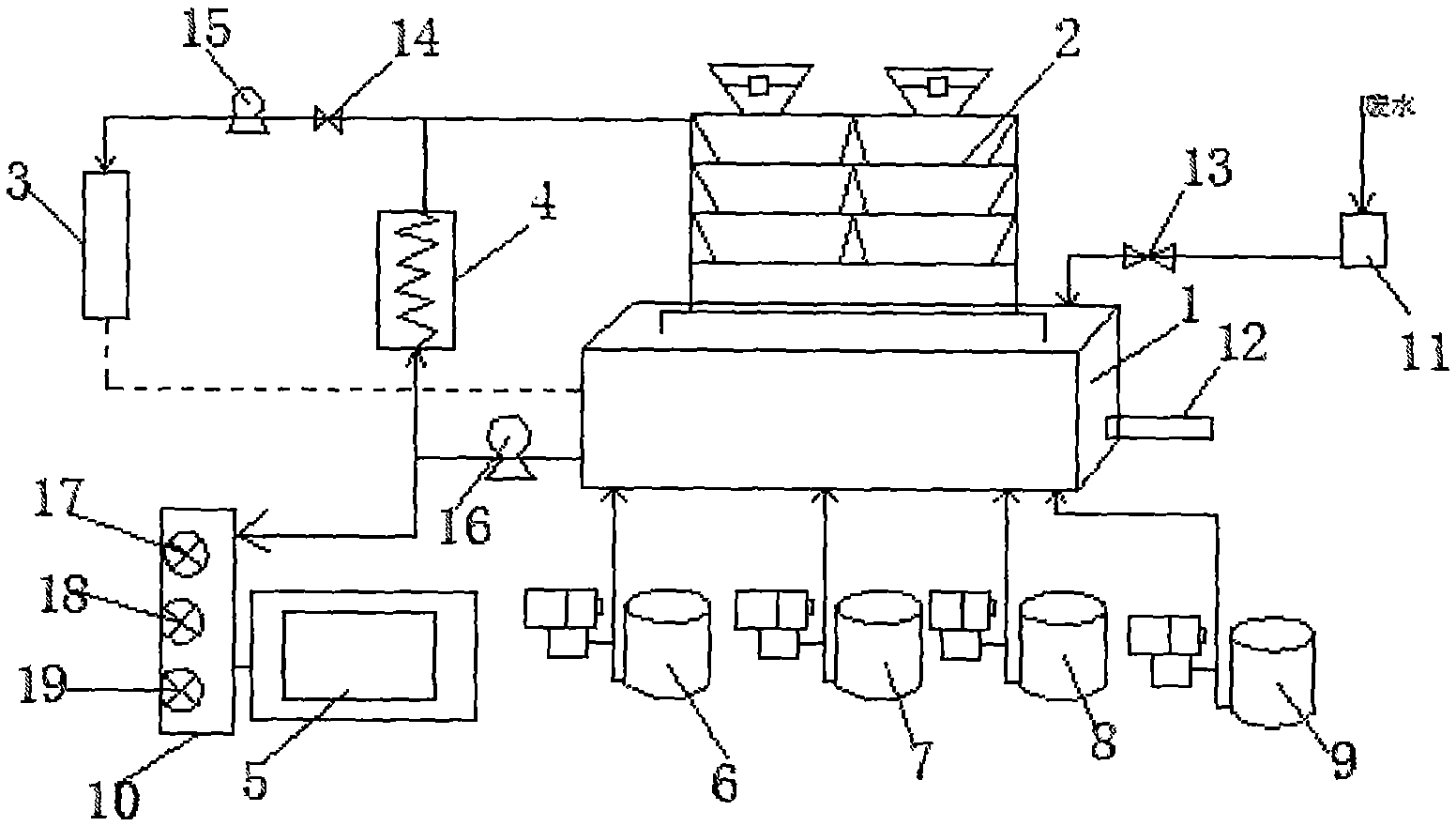

　　1.一種化工廢水處理循環裝置，其特征在于：包括冷卻水池(1)、冷卻水塔(2)、旁路處理裝置(3)、換熱器(4)、PLC智能控制器(5)、PH調節劑裝置(6)、殺菌劑裝置(7)、緩蝕阻垢劑裝置(8)和無機藥劑處理裝置(9)，所述冷卻水池(1)上方設置有冷卻水塔(2)，所述冷卻水池(1)上方連接設置有進水管，所述冷卻水池(1)通過進水管連接設置有廢水預處理裝置(11)，所述廢水預處理裝置(11)上方設置有廢水進口，所述進水管上設置有自動補水管閥(13)，所述冷卻水池(1)上通過試劑管道分別連接設置有PH調節劑裝置(6)、殺菌劑裝置(7)、緩蝕阻垢劑裝置(8)和無機藥劑處理裝置(9)，所述PH調節劑裝置(6)、殺菌劑裝置(7)、緩蝕阻垢劑裝置(8)和無機藥劑處理裝置(9)上設置有儲液筒和加液機，所述冷卻水池(1)和冷卻水塔(2)之間通過連通管連接設置有換熱器(4)，所述連通管上設置有循環泵(16)，所述冷卻水塔(2)通過增壓泵(15)和管道連接設置有旁路處理裝置(3)，所述連通管上連接設置有取樣檢測裝置(10)，所述取樣檢測裝置(10)和加液機通過信號線分別與PLC控制器(5)相連。

　　2.如權利要求1所述的化工廢水處理循環裝置，其特征在于：所述取樣檢測裝置(10)上設置有PH檢測儀(17)、電導儀(18)和ORP檢測儀(19)。

　　3.如權利要求1所述的化工廢水處理循環裝置，其特征在于：所述管道上設置有排污閥(14)。

　　4.如權利要求1所述的化工廢水處理循環裝置，其特征在于：所述冷卻水池(1)底部還設置有臨時排污管口(12)。

　　說明書

　　一種化工廢水處理循環裝置

　　技術領域

　　本實用新型涉及化工設備領域，具體涉及一種化工廢水處理循環裝置。

　　背景技術

　　目前，現有的化工廠廢水中，很多都是富含有氮、磷、無機鹽等物質，現有的處理方法是通過添加化學物品進行中和，但是這樣會造成成本較高，對于小型化工廠難以承受的局面。因此有時會遇到化工廠違反法律法規私自排行未經處理的廢水，這些廢水進入公共水源后會造成富營養化的后果。

　　煤制氣、煤焦化、蘭炭、煤輕質轉化及煉油廠等企業在生產過程中會產生含焦油、氨氮、酚類的難生物降解有機廢水，這些廢水中的污染物種類相似，濃度雖然都很高，但濃度差異相當大。已有文獻記載的處理方法有很多，例如預處理方面的隔油、混凝、沉淀、吸附、萃取、吹脫等，生化處理方面的水解酸化、A/O工藝、SBR，高級氧化方面的Fenton、類Fenton、鐵炭、臭氧等。這些技術應用中，較多的是物理、生化處理技術的有機結合使處理成本最低，也有的采用高級氧化技術使出水水質最優，但很少有一種普適的、合理的處理工藝來應對這些廢水。

　　實用新型內容

　　為解決上述問題，本實用新型提供了一種化工廢水處理循環裝置。

　　為實現上述目的，本實用新型采取的技術方案為：

　　一種化工廢水處理循環裝置，操作具體如下：包括冷卻水池、冷卻水塔、旁路處理裝置、換熱器、PLC智能控制器、PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置，所述冷卻水池上方設置有冷卻水塔，所述冷卻水池上方連接設置有進水管，所述冷卻水池通過進水管連接設置有廢水預處理裝置，所述廢水預處理裝置上方設置有廢水進口，所述進水管上設置有自動補水管閥，所述冷卻水池上通過試劑管道分別連接設置有PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置，所述PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置上設置有儲液筒和加液機，所述冷卻水池和冷卻水塔之間通過連通管連接設置有換熱器，所述連通管上設置有循環泵，所述冷卻水塔通過增壓泵和管道連接設置有旁路處理裝置，所述連通管上連接設置有取樣檢測裝置，所述取樣檢測裝置和加液機通過信號線分別與PLC控制器相連。

　　作為優選，所述取樣檢測裝置上設置有PH檢測儀、電導儀和ORP檢測儀。

　　作為優選，所述管道上設置有排污閥

　　作為優選，所述冷卻水池底部還設置有臨時排污管口。

　　本實用新型結構簡單，操作方便，通過PH調節劑裝置、殺菌劑裝置、緩蝕阻垢劑裝置和無機藥劑處理裝置進行不同污染指標物理處理，同時提高廢水可生化性，另外通過PLC控制器控制PH檢測儀、電導儀和ORP檢測儀進行檢測操作，工藝流程簡單、處理成本，本裝置主要采用物理方法對化工廠廢水進行處理，能將化工廢水達標處理或是回用，實現了水環境保護的目標，不會產生二次污染，既有利于環保，又節約了資源。
