申請日2015.09.16
公開(公告)日2016.02.17
IPC分類號C02F9/14; C02F101/30; C02F101/38
摘要

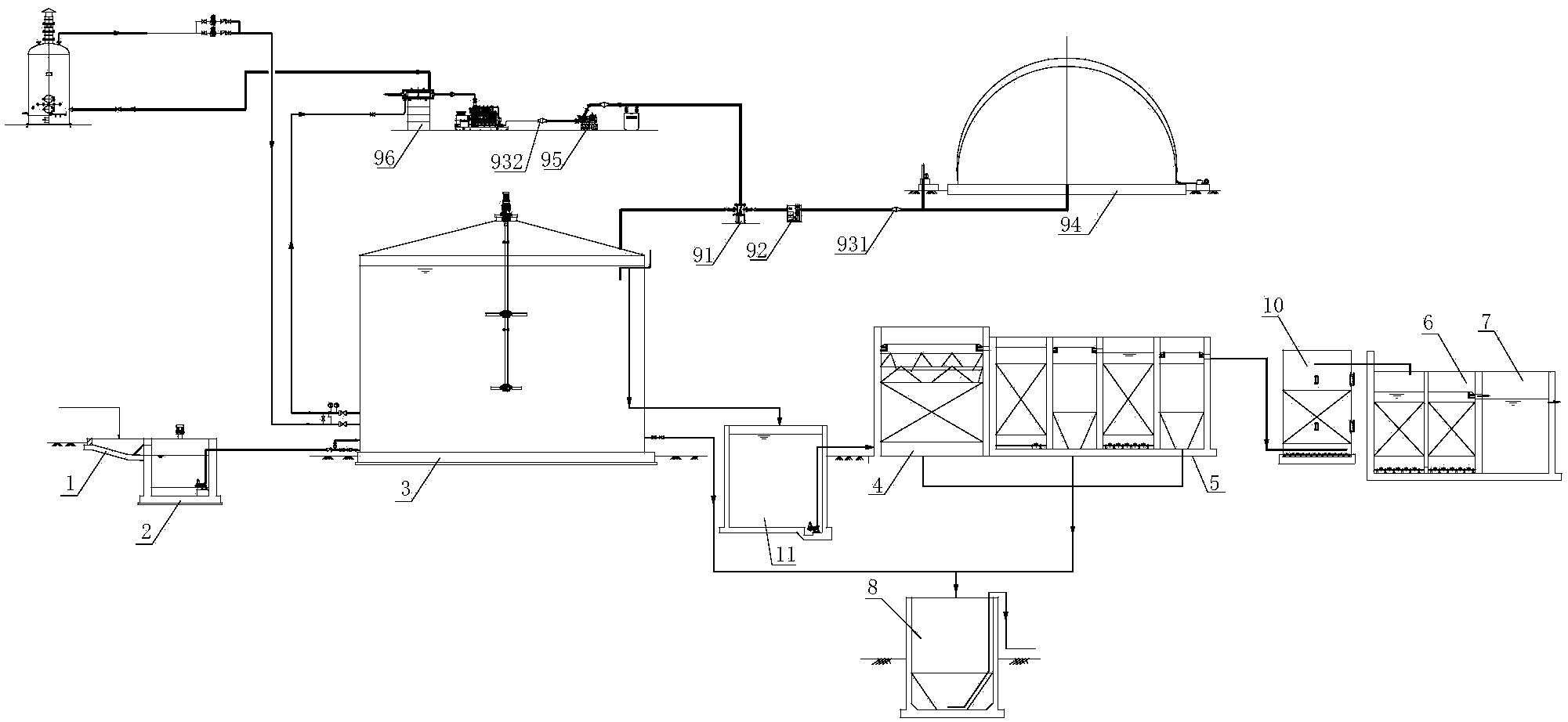

本實用新型涉及污水處理技術領域，公開了一種適用于含氮、含磷有機廢水的處理系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、生物吸附氧化反應池(5)、沉淀池(12)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8)，勻漿池(2)內設有提升泵，提升泵與沼氣池(3)相連。本實用新型工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時脫氮、除磷效果明顯。
摘要附圖
權利要求書
1.適用于含氮、含磷有機廢水的處理系統，其特征在于：包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、生物吸附氧化反應池(5)、沉淀池(12)、微電解反應器(10)、折流曝氣生物濾池(6) 和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8)，勻漿池(2)內設有提升泵，提升泵與沼氣池(3)相連;沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、余熱回收裝置(96)。
2.根據權利要求1所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：折流曝氣生物濾池(6)包括兩級曝氣生物濾池(61)和過水孔(62)，兩級曝氣生物濾池(61)通過下側的過水孔(62)連通;兩級曝氣生物濾池(61)均設有填料層和第一曝氣管(63)，填料層從上到下依次第一填料層(64)和第二填料層(65)，第一填料層(64)固定有微生物和/或生物酶。
3.根據權利要求2所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：兩級曝氣生物濾池(61)為第一級曝氣生物濾池(611)和第二級曝氣生物濾池 (612)，第一級曝氣生物濾池(611)上側設有進水管(66)，第二級曝氣生物濾池(612)上側設有出水管(67)。
4.根據權利要求2所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：第一填料層(64)為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層(65)為沸石和顆�；钚蕴�。
5.根據權利要求1所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：沼氣池(3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池(8)。
6.根據權利要求1所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：沼氣池(3)設有污泥排放口，污泥排放口連接污泥濃縮池(8)。
7.根據權利要求1所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：上流式厭氧污泥床反應器(4)和生物吸附氧化反應池(5)之間設有調節池(11)。
8.根據權利要求1所述的適用于含氮、含磷有機廢水的處理系統，其特征在于：生物吸附氧化反應池(5)包括生物吸附段和生物氧化段。
說明書
適用于含氮、含磷有機廢水的處理系統
技術領域
本實用新型涉及污水處理技術領域，尤其涉及了適用于含氮、含磷有機廢水的處理系統。
背景技術
高濃度氨氮有機廢水的性質和來源不一樣，其治理技術也不一樣。通常根據高濃度氨氮有機廢水的性質和來源可以分為三大類：第一類為不含有害物質且易于生物降解的高濃度氨氮有機廢水，如食品工業廢水;第二類為含有有害物質且易于生物降解的高濃度氨氮有機廢水，如部分化學工業和制藥業廢水;第三類為含有有害物質且不易于生物降解的高濃度氨氮有機廢水，如有機化學合成工業和農藥廢水。針對的是易于生物降解的高濃度氨氮有機廢水，如微生物發酵啤酒生產廢水中含有幾千到幾萬的COD，同時氨氮濃度也有幾百到幾千;養殖廢水氨氮、COD、P都很高;還有一些化工制藥廢水中都有氨氮和COD同時都高的特點。這類廢水中的污染物主要以固態、溶解態存在的碳水化合物形式存在，使廢水表現出很高的BOD5、CODCr、SS和色度等，污染物可生物降解性好，此外廢水中含有大量的N、P等營養物質。
同時這類水的氨氮很高，常規處理工藝中一般通過吹脫或生物脫氮工藝來達到脫除氨氮的目的。吹脫工藝是針對的高濃度的氨氮廢水，通過吹脫后的廢水其氨氮濃度仍達不到排放標準，且運行成本較高。生物脫氮需要把氨氮和有機氮氧化成硝酸鹽，再通過反硝化的過程去除，這樣的過程適用于低濃度的氨氮且是處理低濃度氨氮的經濟工藝，但在處理高濃度氨氮時池容會非常大，且造成了物資和能源的大量消耗。目前對高氨氮濃度、高COD濃度的有機廢水，采用厭氧可以把COD轉變?yōu)檎託�，可以�?jié)省好氧氧化有機物的處理費用，是一種變廢為寶、回收能源的有效措施。沼氣具有很好的熱值，可以作為鍋爐、發電機的燃料。目前針對高濃度氨氮有機廢水的處理系統都比較單一，運行費用高。
發明內容
本實用新型針對現有技術的缺點，公開了一種適用于含氮、含磷有機廢水的處理系統。
為了解決上述技術問題，本實用新型通過下述技術方案得以解決：
適用于含氮、含磷有機廢水的處理系統，包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、生物吸附氧化反應池、沉淀池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池，勻漿池內設有提升泵，提升泵與沼氣池相連;沼氣池還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、第一阻火器、貯氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回收裝置。
廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā)酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統采取前槽，厭氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解。經厭氧消化處理后的出水進入生物吸附氧化反應池繼續有機物的降解，A段為生物吸附段，B段為生物氧化段。A段是AB工藝的主體，對整個工藝起關鍵作用，由A段池和中間沉淀池組成。在連續工作的A段曝氣池中，外界不斷接種具有很強繁殖能力和抗環境變化能力的短世代原核微生物，在食物充足的條件下，新陳代謝很快，能較迅速克服出現的失活和不可逆轉的損害，大大提高處理工藝的穩定性。A段的微生物特性使吸附池的活性污泥表現為：較強的絮凝、吸附和降解有機物的能力;COD有較高的降解度，降解為易生化處理的BOD物質;適應性強，耐進水水量、水質、pH等的變化，有抗沖擊負荷的能力;A段不僅能去除一部份有機物質，而且能起調節和緩沖作用。A段采用高污泥負荷，利用活性污泥的吸附絮凝能力，將污水中的有機物吸附于活性污泥上，進而降解。產生的大量生物污泥在中間沉淀池內沉下，大部分有機物質以剩余污泥方式排除系統外。在A段中，借吸附、絮凝、分解和沉淀等作用，可去除大約40%的有機物。
B段是該工藝中的后期處理降解，保障出水水質達標的關鍵環節。它由曝氣池和二次沉淀池組成。經過A段后，污水的沖擊負荷(水質、水量等)已不再影響B(tài)段，污水往水質、水量方面是比較穩定的，B段的凈化功能得以充分發揮。經A段處理后殘留于污水中的有機物在B段繼續氧化，達到較高的污水處理效率，并獲得良好的出水水質。
簡而言之，A段的產泥量很大，污泥含磷量高于常規活性污泥法。B段的剩余污泥量少，泥齡長，有利于增殖緩慢、生長期長的硝化菌繁殖。因此，AB工藝具有一定的脫氨脫磷功能。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣效果穩定。
微電解反應器采用底部進水上部出水方式，池子內部填充鐵和碳。微電解技術是利用鐵、炭具有微電池反應、絮凝作用。微電解反應器中反應產物具有很高的化學活性，在陽極，產生的新生態Fe2+;在陰極，產生的活性[H]，利用兩極產生的電位差，含有高濃度氨氮有機廢水中許多污染物組份發生氧化還原反應，使可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀除去;使大分子物質分解為小分子物質;使某些難生化降解的物質轉變成容易處理的物質，提高含有高濃度氨氮有機廢水的可生化性的同時色度也得到降低。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細菌，提升了含有高濃度氨氮有機廢水凈化強度。
作為優選，折流曝氣生物濾池包括兩級曝氣生物濾池和過水孔，兩級曝氣生物濾池通過下側的過水孔連通;兩級曝氣生物濾池均設有填料層和第一曝氣管，填料層從上到下依次第一填料層和第二填料層，第一填料層固定有微生物和/或生物酶。本實用新型在同一曝氣生物濾池內完成硝化和反硝化作用，實現了COD、SS、NH3-N和TN的同步去除。兩級曝氣生物濾池還包括設在填料層上側的攔截網、設在填料層下側的承托層;設在承托層下側的濾板，承托層和濾板之間設有曝氣管。承托層和濾板之間設有曝氣管，采用穿孔管布?xì)�，通過裝置均勻布?xì)�，解決了偏流、填料不均、氣管容易堵塞的問題。攔截網上側為保護層。還包括反沖洗系統，反沖洗系統包括曝氣管、反沖洗管、反沖洗集水槽、反沖洗排水管，反沖洗管設在承托層中，第一級曝氣生物濾池和第二級曝氣生物濾池的底部還通過反沖洗管連通，反沖洗集水槽設在第一級曝氣生物濾池的上側，反沖洗排水管設在第二級曝氣生物濾池的上側。
作為優選，兩級曝氣生物濾池為第一級曝氣生物濾池和第二級曝氣生物濾池，第一級曝氣生物濾池上側設有進水管，第二級曝氣生物濾池上側設有出水管。
作為優選，第一填料層為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層為沸石和顆�；钚蕴�。本實用新型通過不同濾料的組合，強化了對多種污染物同步去除效果，提高了系統抗沖擊負荷能力，大大降低了板結發生的可能性。a.沸石具有選擇性吸附氨氮的特點，同時其表面也可形成生物膜(成為生物沸石)而使氨氮的去除能力得到提高。沸石和顆�；钚蕴拷Y(jié)合，延長了沸石的工作周期，使顆�；钚蕴可系纳锷L(zhǎng)良好，當未有長期高濃度氨氮沖擊時可保證沸石的長期運行而無需再生，經濟可靠。b.聚氨酯生物海綿填料中固定有微生物和/或生物酶，放在上側的填料層中(即第一填料層)，以進一步去除 SS和其他污染物。固定微生物和/或生物酶后，聚氨酯生物海綿填料載體密度接近于水的密度，具有較大的比表面積、掛膜容易，因而生物負載量大，比現有的污水凈化方法高出5倍以上;而且生物膜(即微生物和/或生物酶)更新比較快，因而微生物(即微生物和/或生物酶)具有較高的活性，大大提高了處理效率和污水處理效果。c.由于多介質填料的組合，使濾料層呈現出半固定半流動的狀態，流動載體不斷與氣泡進行接觸并不斷切割，因而其充氧效率高，有利于加快有機物的氧化速度。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池設有污泥排放口，污泥排放口連接污泥濃縮池。厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，上流式厭氧污泥床反應器和生物吸附氧化反應池之間設有調節池。
作為優選，生物吸附氧化反應池包括生物吸附段和生物氧化段。生物吸附氧化反應池(AB反應池)主要用于除磷，A段為生物吸附段，B段為生物氧化段，A段和B段均是曝氣好氧段;生物吸附段和生物氧化段中微生物的吸磷生長，除磷效果特別好。它的效果突出表現為：A段的低等微生物快速吸附水中的有機物質(包括磷)，迅速降低水體中的BOD水平，約50%;B段微生物為曝氣好氧生長，此段的微生物等級略高于A段，適于好氧吸磷生長，除磷效果好。
與現有技術相比，本實用新型的有益效果為：
含有高濃度氨氮有機廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā)酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統采取前槽，厭氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解。沼氣池然后含有高濃度氨氮有機廢水進入生物吸附氧化反應池，繼續有機物的降解，生物吸附氧化反應池(AB)由A段(生物吸附段)和B段(生物氧化段)組成，均是曝氣好氧段，A段和B段各自擁有自己獨立的回流系統，各自獨特的微生物群體，兩段分開對各段微生物的吸磷生長非常有益，處理效果穩定，除磷后的廢水進入微電解反應器，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。接著進入折流曝氣生物濾池(BBAF)，折流曝氣生物濾池(BBAF)集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一體，是一種典型的高負荷、淹沒式、固定化生物床的折流脫氮除磷反應器，處理后的污水優于排放標準，可實現中水回用。
本實用新型包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、生物吸附氧化反應池、沉淀池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時脫氮、除磷效果明顯，且不需額外增加反應器。此外，還有以下有益效果：(1)對有機底物去除效率高。(2)系統運行穩定。主要表現在：出水水質波動小，有極強的耐沖擊負荷能力，有良好的污泥沉降性能。(3)有較好的脫氮除磷效果。(4)節能。運行費用低，耗電量低，可回收沼氣能源。
