申請日2015.09.16
公開(公告)日2016.02.17
IPC分類號C02F9/14; C02F101/30
摘要
本實用新型涉及污水處理技術領域，公開了一種運用厭氧-好氧-微電解組合處理有機廢水的系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、循環活性污泥法反應池(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，勻漿池(2)內設有提升泵，提升泵與沼氣池(3)相連，沼氣池連接有污泥濃縮池(8)。本實用新型工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯。

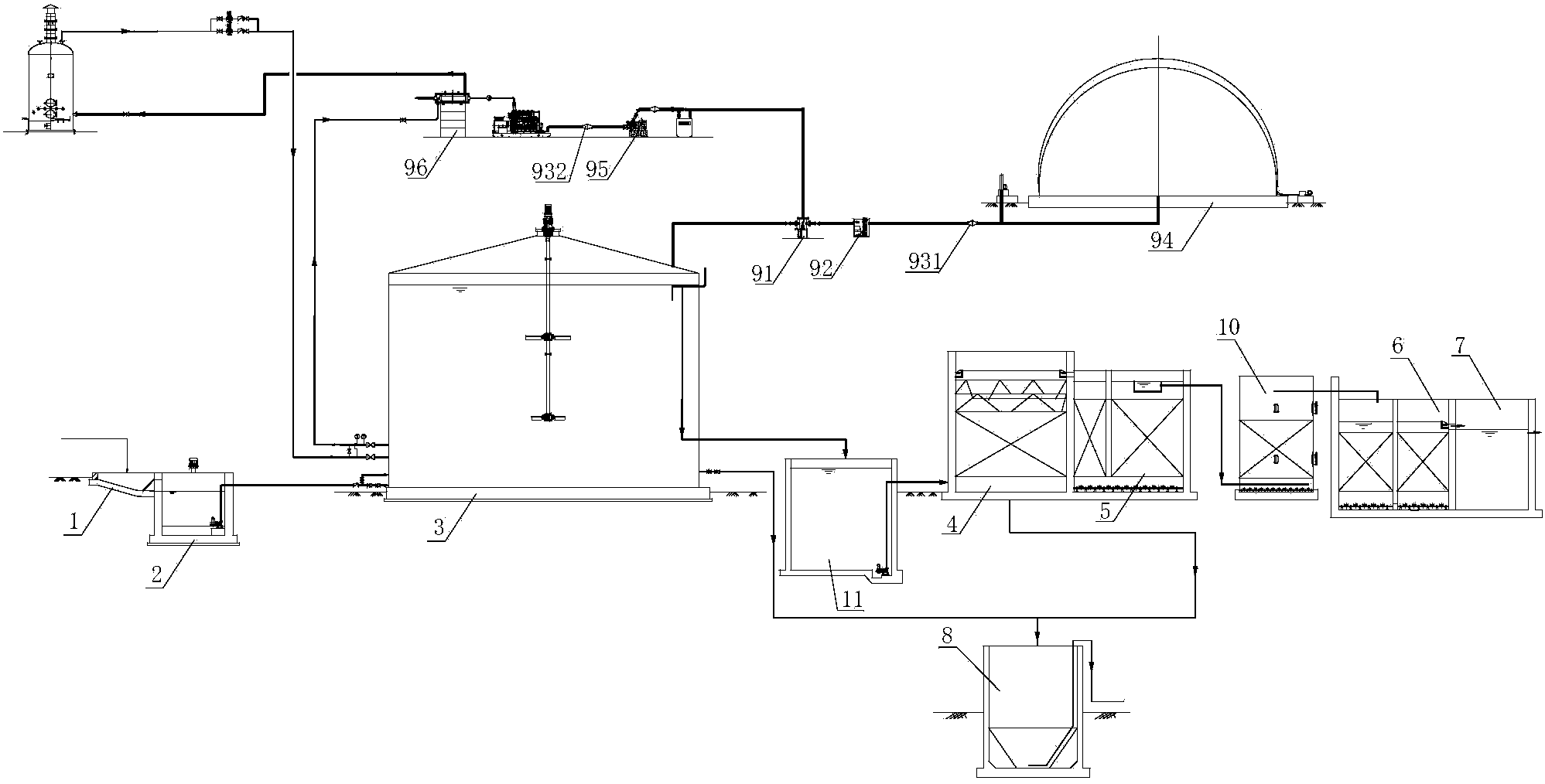

摘要附圖
權利要求書
1.運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、循環活性污泥法反應池(5)、微電解反應器(10)、折流曝氣生物濾池(6)和臭氧消毒池(7)，勻漿池(2)內設有提升泵，提升泵與沼氣池(3)相連，沼氣池連接有污泥濃縮池(8);沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、余熱回收裝置(96)。
2.根據權利要求1所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：折流曝氣生物濾池(6)包括兩級曝氣生物濾池(61)和過水孔(62)，兩級曝氣生物濾池(61)通過下側的過水孔(62)連通;兩級曝氣生物濾池(61) 均設有填料層和第一曝氣管(63)，填料層從上到下依次第一填料層(64)和第二填料層(65)，第一填料層(64)固定有微生物和/或生物酶。
3.根據權利要求2所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：兩級曝氣生物濾池(61)為第一級曝氣生物濾池(611)和第二級曝氣生物濾池(612)，第一級曝氣生物濾池(611)上側設有進水管(66)，第二級曝氣生物濾池(612)上側設有出水管(67)。
4.根據權利要求2所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：第一填料層(64)為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層(65)為沸石和顆�；钚蕴�。
5.根據權利要求2所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：還設有羅茨風機，循環活性污泥法反應池(5)包括第二曝氣管，第一曝氣管(64)和第二曝氣管連接同一個羅茨風機。
6.根據權利要求1所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：上流式厭氧污泥床反應器(4)設有三相分離器。
7.根據權利要求1所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：沼氣池(3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池(8)。
8.根據權利要求1所述的運用厭氧-好氧-微電解組合處理有機廢水的系統，其特征在于：沼氣池(3)和上流式厭氧污泥床反應器(4)之間設有調節池(11)。
說明書
運用厭氧-好氧-微電解組合處理有機廢水的系統
技術領域
本實用新型涉及污水處理技術領域，尤其涉及了運用厭氧-好氧-微電解組合處理有機廢水的系統。
背景技術
不同性質和來源的高濃度有機廢水，治理方法也不相同。通常根據高濃度有機廢水的性質和來源可以分為三大類：第一類為不含有害物質且易于生物降解的高濃度有機廢水，如食品工業廢水;第二類為含有有害物質且易于生物降解的高濃度有機廢水，如部分化學工業和制藥業廢水;第三類為含有有害物質且不易生物降解的高濃度有機廢水，如有機化學合成工業和農藥廢水。針對易于生物降解的高濃度有機廢水，如微生物發酵啤酒生產廢水中含有幾千到幾萬的COD，同時氨氮濃度也有幾百到幾千;養殖廢水氨氮、COD、P都很高;還有一些化工制藥廢水中都有氨氮和COD同時都高的特點。這類廢水中的污染物主要以固態、溶解態存在的碳水化合物形式存在，使廢水表現出很高的BOD5、 CODCr、SS和色度等，污染物可生物降解性好，此外廢水中含有大量的N、P 等營養物質。此外，現有處理高濃度有機廢水的方法還存在以下缺點：生物脫氮需要把氨氮和有機氮氧化成硝酸鹽，再通過反硝化的過程去除，這樣的過程適用于低濃度的氨氮且是處理低濃度氨氮的經濟工藝，但在處理高濃度氨氮時池容會非常大，且造成了物資和能源的大量消耗。
發明內容
本實用新型針對現有技術的缺點，公開了一種運用厭氧-好氧-微電解組合處理有機廢水的系統。
為了解決上述技術問題，本實用新型通過下述技術方案得以解決：
運用厭氧-好氧-微電解組合處理有機廢水的系統，包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、循環活性污泥法反應池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池;勻漿池內設有提升泵，提升泵與沼氣池相連，沼氣池還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、第一阻火器、貯氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回收裝置。
CASS反應池(又稱循環活性污泥法反應池)，是周期循環活性污泥法的簡稱，又稱為循環活性污泥工藝，是在SBR的基礎上發展起來的，即在SBR池內進水端增加了一個生物選擇器，實現了連續進水(沉淀期、排水期仍為連續進水)，間歇排水。生物選擇器的主要目的是使系統選擇出絮凝性細菌，其容積約占整個池子的10%。生物選擇器的工藝過程遵循活性污泥的基質積累——再生理論，使活性污泥在選擇器中經歷一個高負荷的吸附階段(基質積累)，隨后在主反應區經歷一個較低負荷的基質降解階段，以完成整個基質降解的全過程和污泥再生。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣效果穩定。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細菌，提升了廢水凈化強度。
微電解反應器底部設有進水口，上側設有出水口，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。
作為優選，折流曝氣生物濾池包括兩級曝氣生物濾池和過水孔，兩級曝氣生物濾池通過下側的過水孔連通;兩級曝氣生物濾池均設有填料層和第一曝氣管，填料層從上到下依次第一填料層和第二填料層，第一填料層固定有微生物和/或生物酶。本實用新型在同一曝氣生物濾池內完成硝化和反硝化作用，實現了COD、SS、NH3-N和TN的同步去除。兩級曝氣生物濾池還包括設在填料層上側的攔截網、設在填料層下側的承托層;設在承托層下側的濾板，承托層和濾板之間設有曝氣管。承托層和濾板之間設有曝氣管，采用穿孔管布?xì)猓ㄟ^(guò)裝置均勻布?xì)�，解決了偏流、填料不均、氣管容易堵塞的問題。攔截網上側為保護層。還包括反沖洗系統，反沖洗系統包括曝氣管、反沖洗管、反沖洗集水槽、反沖洗排水管，反沖洗管設在承托層中，第一級曝氣生物濾池和第二級曝氣生物濾池的底部還通過反沖洗管連通，反沖洗集水槽設在第一級曝氣生物濾池的上側，反沖洗排水管設在第二級曝氣生物濾池的上側。
作為優選，兩級曝氣生物濾池為第一級曝氣生物濾池和第二級曝氣生物濾池，第一級曝氣生物濾池上側設有進水管，第二級曝氣生物濾池上側設有出水管。
作為優選，第一填料層為固定有微生物和/或生物酶的聚氨酯生物海綿填料，第二填料層為沸石和顆�；钚蕴�。本實用新型通過不同濾料的組合，強化了對多種污染物同步去除效果，提高了系統抗沖擊負荷能力，大大降低了板結發生的可能性。a.沸石具有選擇性吸附氨氮的特點，同時其表面也可形成生物膜(成為生物沸石)而使氨氮的去除能力得到提高。沸石和顆�；钚蕴拷Y(jié)合，延長了沸石的工作周期，使顆�；钚蕴可系纳锷L(zhǎng)良好，當未有長期高濃度氨氮沖擊時可保證沸石的長期運行而無需再生，經濟可靠。b.聚氨酯生物海綿填料中固定有微生物和/或生物酶，放在上側的填料層中(即第一填料層)，以進一步去除 SS和其他污染物。固定微生物和/或生物酶后，聚氨酯生物海綿填料載體密度接近于水的密度，具有較大的比表面積、掛膜容易，因而生物負載量大，比現有的污水凈化方法高出5倍以上;而且生物膜(即微生物和/或生物酶)更新比較快，因而微生物(即微生物和/或生物酶)具有較高的活性，大大提高了處理效率和污水處理效果。c.由于多介質填料的組合，使濾料層呈現出半固定半流動的狀態，流動載體不斷與氣泡進行接觸并不斷切割，因而其充氧效率高，有利于加快有機物的氧化速度。
作為優選，還設有羅茨風機，循環活性污泥法反應池包括第二曝氣管，第一曝氣管和第二曝氣管連接同一個羅茨風機。
作為優選，上流式厭氧污泥床反應器設有三相分離器。上流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入循環活性污泥法反應池繼續有機物的降解。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池和上流式厭氧污泥床反應器之間設有調節池。
與現有技術相比，本實用新型的有益效果為：
廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā)酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統采取前槽，厭氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入循環活性污泥法反應池繼續有機物的降解�；钚晕勰喾磻�(yīng)池一般分為以下幾個步驟：曝氣階段，由曝氣裝置向反應池內充氧，有機污染物被微生物氧化分解，同時污水中的NH3-N在微生物的硝化作用轉化為 NO3-N。沉淀階段，此時停止曝氣，微生物利用水中剩余的DO進行氧化分解。反應池逐漸由好氧狀態向缺氧狀態轉化，開始進行反硝化反應。活性污泥逐漸沉到池底，上層水變清。潷水階段，沉淀結束后，置于反應池末端的潷水器開始工作，自上而下逐漸排出上清液，然后上清液流入微電解反應器，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。接著進入折流曝氣生物濾池(BBAF)，折流曝氣生物濾池(BBAF)集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一體，是一種典型的高負荷、淹沒式、固定化生物床的環流脫氮除磷反應器，處理后的污水優于排放標準，可實現中水回用。
本實用新型包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、循環活性污泥法反應池、微電解反應器、折流曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時BBAF脫氮、除磷效果明顯，且不需額外增加反應器。
