申請日2015.11.21

　　公開(公告)日2016.02.24

　　IPC分類號C02F1/30; C02F1/72; C02F1/28; C02F1/56

　　摘要

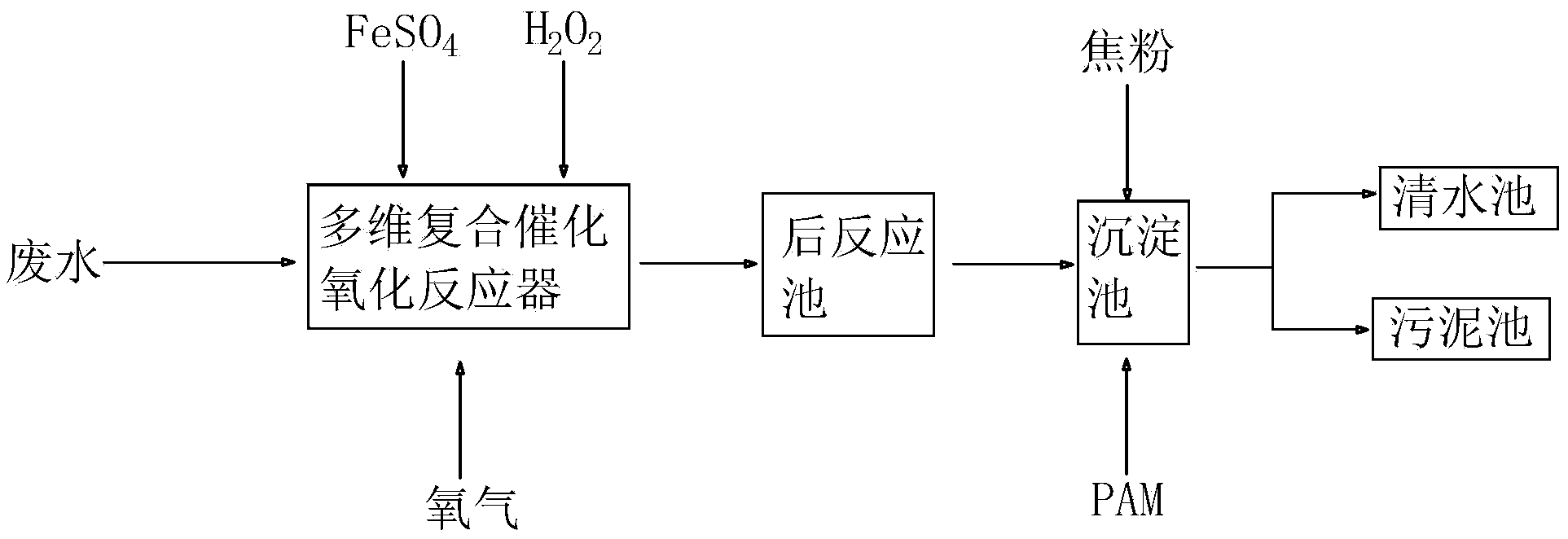

　　本發明公開了一種多維復合催化氧化深度處理廢水的方法，包括如下步驟：①?gòu)U水進入多維復合催化氧化反應器，多維復合催化氧化反應器內設置有催化劑床層，在光照射下，往反應器內投入H2O2溶液和FeSO4，并進行曝氣供氧，停留時間為5-20min;②廢水從多維復合催化氧化反應器流出進入后反應池,停留時間為2h;③廢水從后反應池流出并進入沉淀池，加液堿調節pH,加入色度吸附劑和助凝劑，靜置沉降;④沉淀池的上清液出水進入清水池，底部濃縮污泥重力排至污泥池。本發明的有益效果：該多維復合催化氧化深度處理廢水的方法能夠在氧化階段實現不調節pH的情況下調動產生·OH，實現廢水中難降解CODcr、色度和總磷指標降低，在降低用藥量的前提下提升廢水的處理效果和效率。

　　權利要求書

　　1.一種多維復合催化氧化深度處理廢水的方法，其特征是：包括如下步驟：

　�、�?gòu)U水進入多維復合催化氧化反應器，多維復合催化氧化反應器內設置有催化劑床層，在光照射下，往反應器內投入H2O2溶液和FeSO4，并進行曝氣供氧，停留時間為5-20min;

　�、趶U水從多維復合催化氧化反應器流出進入后反應池，進行進一步氧化反應，停留時間為2h;

　　③廢水從后反應池流出并進入沉淀池，加堿調節pH,加入色度吸附劑和助凝劑，靜置沉降;

　�、艹恋沓氐纳锨逡撼鏊�進入清水池，底部濃縮污泥重力排至污泥池。

　　2.根據權利要求1所述的多維復合催化氧化深度處理廢水的方法，其特征是：所述H2O2溶液的濃度為15%-25%，所述H2O2溶液的投入量為所需處理廢水重量的100-500ppm。

　　3.根據權利要求1所述的多維復合催化氧化深度處理廢水的方法，其特征是：所述硫酸亞鐵以固體形式投入，所述硫酸亞鐵的投入量為所需處理廢水重量的300-1000ppm。

　　4.根據權利要求1所述的多維復合催化氧化深度處理廢水的方法，其特征是：所述堿為質量分?jǐn)?shù)為30%的氫氧化鈉溶液，所述氫氧化鈉溶液的投入量為所需處理廢水重量的50-200ppm。

　　5.根據權利要求1所述的多維復合催化氧化深度處理廢水的方法，其特征是：所述色度吸附劑選用焦粉，所述焦粉的投入量為所需處理廢水重量的200-500ppm。

　　6.根據權利要求1所述的多維復合催化氧化深度處理廢水的方法，其特征是：所述助凝劑為PAM，所述PAM的投入量為所需處理廢水重量的1-5ppm。

　　7.一種如權利要求1所述的催化劑床層，其特征是：所述催化劑床層由以下重量份數為主要組分的原料組成：

　　草酸鈣4-7份

　　鐵屑10-15份

　　活性炭1-3份

　　TiO210-20份

　　CuFe2O45-10份

　　多孔陶瓷100-120份

　　氧化鋁5-10份。

　　8.一種如權利要求7所述的催化劑床層的制作方法，其特征是：包括如下步驟：

　�、逶跀M薄水鋁石干膠粉中加入稀硝酸和尿素，高速攪拌5h后制得固體質量分?jǐn)?shù)為21%的鋁溶膠;

　�、姘凑罩亓糠�，將100-120份多孔陶瓷浸沒在制得的鋁溶膠中1分鐘，取出后用壓縮空氣吹掉陶瓷的孔道中的多余溶膠，隨后將多孔陶瓷置于32℃下陰干6h，烘箱中11℃干燥6h，最后在馬福爐中600℃條件下焙燒2h，得5-10份氧化鋁;

　�、绨凑罩亓糠荩瑢�TiO210-20份、CuFe2O45-10份、鐵屑10-15份和活性炭1-3份填充至陶瓷的2/3孔道中，在馬福爐中600℃條件下焙燒3h，冷卻后，往陶瓷剩余的1/3孔道中填充草酸鈣4-7份，壓實即可。

　　說明書

　　一種多維復合催化氧化深度處理廢水的方法

　　技術領域

　　本發明涉及一種廢水的深度處理方法，更具體地說，它涉及一種多維復合催化氧化深度處理廢水的方法。

　　背景技術

　　中國是全球水污染最嚴重的國家之一，全國多達70%的河流、湖泊和水庫均受到影響，而水污染的主要來源于工業生產。目前廢水處理中使用最廣泛的是生物處理方法，它具有去除效率高，運行成本低等優點。

　　對比文件201010529373.X中公開了一種四相催化氧化深度處理廢水的方法，集固、液、氣、微電四相多位一體，通過控制各種反應條件(如合金微電磁場、藥劑濃度、反應強度、藥劑添加點、反應時間等)，有機糅合了誘發、催化和協同效應，通過電子轉移、加成反應，破鏈斷鍵，快速、高效的將廢水中的污染物去除，解決了普通產生羥基自由基的芬頓試劑方法對反應條件的苛刻要求(反應必須是在pH3左右)的問題，在不調節pH的情況下調動產生·OH，實現生化后廢水中難降解CODcr和色度的高效削減，達到凈化水質、降低出水指標的目的。

　　雖然對比文件提供的方法解決芬頓反應對反應條件要求苛刻的問題，但是廢水處理效率和效果都仍然有較大的提升空間。

　　發明內容

　　針對現有技術存在的不足，本發明的目的在于提供一種多維復合深度處理廢水的方法。該多維復合催化氧化深度處理廢水的方法能夠在氧化階段實現不調節pH的情況下調動產生·OH，實現廢水中難降解CODcr、色度和總磷指標降低，同時在降低用藥量的前提下提升廢水的處理效果和效率。

　　為實現上述目的，本發明提供了如下技術方案：

　　一種多維復合催化氧化深度處理廢水的方法，包括如下步驟：

　　①?gòu)U水進入多維復合催化氧化反應器，多維復合催化氧化反應器內設置有催化劑床層，在光照射下，往反應器內投入H2O2溶液和FeSO4，并進行曝氣供氧;

　�、趶U水從多維復合催化氧化反應器流出進入后反應池，進行進一步氧化反應;

　　③廢水從后反應池流出并進入沉淀池，加堿調節pH,加入色度吸附劑和助凝劑，靜置沉降;

　　④沉淀池的上清液出水進入清水池，底部濃縮污泥重力排至污泥池。

　　所述H2O2溶液的濃度為15%-25%，所述H2O2溶液的投入量為所需處理廢水重量的 100-500ppm。

　　所述硫酸亞鐵以固體形式投入，所述硫酸亞鐵的投入量為所需處理廢水重量的 300-1000ppm。

　　所述堿為質量分?jǐn)?shù)為30%的氫氧化鈉溶液，所述氫氧化鈉溶液的投入量為所需處理廢水重量的50-200ppm。

　　所述色度吸附劑選用焦粉，所述焦粉的投入量為所需處理廢水重量的200-500ppm。

　　所述助凝劑為PAM，所述PAM的投入量為所需處理廢水重量的1-5ppm。

　　一種催化劑床層，所述催化劑床層由以下重量份數為主要組分的原料組成：

　　一種催化劑床層的制作方法，包括如下步驟：

　　(一)在擬薄水鋁石干膠粉中加入稀硝酸和尿素，高速攪拌5h后制得固體質量分?jǐn)?shù)為21%的鋁溶膠;

　　(二)按照重量份，將100-120份多孔陶瓷浸沒在制得的鋁溶膠中1分鐘，取出后用壓縮空氣吹掉陶瓷的孔道中的多余溶膠，隨后將多孔陶瓷置于32℃下陰干6h，烘箱中11℃干燥6h，最后在馬福爐中600℃條件下焙燒2h，得5-10份氧化鋁;

　　(三)按照重量份，將TiO210-20份、CuFe2O45-10份、鐵屑10-15份和活性炭1-3份填充至陶瓷的2/3孔道中，在馬福爐中600℃條件下焙燒3h，冷卻后，往陶瓷剩余的1/3孔道中填充草酸鈣4-7份，壓實即可。

　　通過采用上述技術方案，本發明有以下優點：

　　(1)本發明能夠利用草酸鈣的溶解平衡、Fe2+和草酸根離子的形成絡合物、光芬頓反應、由TiO2、 CuFeO4、氧化鋁和多孔陶瓷組成的復合物的催化機理等多種原理的協同作用，再結合對比文件中的氣相、液相、固相和微電四維一體的催化氧化，實現在氧化階段不調節pH的情況下調動產生·OH，實現廢水中難降解CODcr和色度的高效削減的效果同時，進一步提升廢水處理效率和效果;

　　(2)采用本發明的多維復合深度處理廢水的方法，能夠在對比文件的基礎上減少雙氧水和鐵元素用量又能夠提升廢水處理效率和效果。減少雙氧水的使用一方面能夠減少生產成本，另一方面減少因雙氧水的強氧化性引起的對反應設備的腐蝕。減少鐵元素的用量一方面同樣能夠減少生產成本，另一方面也能夠減少后期處理因鐵元素加入產生的大量污泥以及鐵元素過多造成的返色問題;

　　(3)本發明還采用焦粉作為吸附劑和PAM作為助凝劑。焦粉作為煉焦工業產生的廢棄物，原料易得，價格便宜，而且實現焦粉的廢物利用，充分提高資源利用率。PAM作為助凝劑，提高后續沉淀的效果。通過焦粉和PAM的協同作用，在基于前述多維復合催化氧化工藝的基礎上進行沉淀，起到較好的潔凈效果。
