申請日2015.09.16
公開(公告)日2016.02.17
IPC分類號E03D1/38; E03C1/122
摘要
本實用新型公開了一種坐便器廢水利用系統，包括廢水箱和坐便器水箱，廢水箱為敞口式且其連接有一進水管，廢水箱內設置有水箱浮子一和潛水泵，水箱浮子一連接有一進水管開關，潛水泵出水端通過管路連通至坐便器水箱內，坐便器水箱內設置有水箱浮子二，水箱浮子二連接有一潛水泵開關，潛水泵開關與潛水泵電連接。本實用新型設置有一個廢水箱，可以將生活中的廢水倒入廢水箱內，通過潛水泵將廢水箱內的廢水抽取至坐便器水箱內，可以用這部分廢水沖洗坐便器，節約了水資源，節省了生活開支，不需要人力進行提升、抬舉等動作，提高了效率，降低了人們的辛苦程度，并保證了安全性，同時還增強了人們的節約意識。

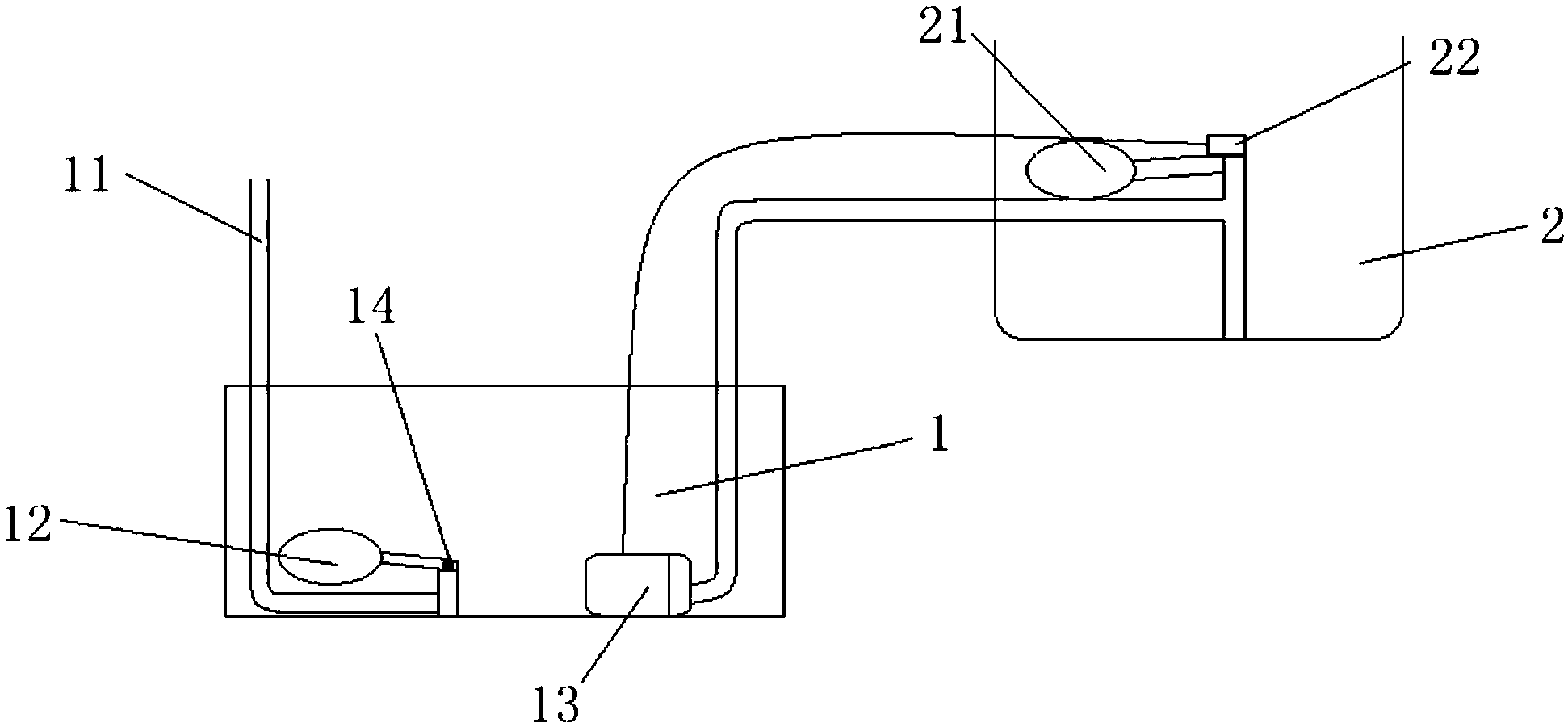

摘要附圖
權利要求書
1.一種坐便器廢水利用系統，包括廢水箱(1)和坐便器水箱(2)，其特征在于：所述廢水箱(1)為敞口式且其連接有一進水管(11)，所述廢水箱(1) 內設置有水箱浮子一(12)和潛水泵(13)，所述水箱浮子一(12)連接有一進水管開關(13)，所述潛水泵(13)出水端通過管路連通至坐便器水箱 (2)內，所述坐便器水箱(2)內設置有水箱浮子二(21)，所述水箱浮子二(21)連接有一潛水泵開關(22)。
2.根據權利要求1所述的一種坐便器廢水利用系統，其特征在于：所述水箱浮子一(12)水平時，進水管開關(14)處于打開狀態，所述水箱浮子一(12) 豎直時，進水管開關(14)處于關閉狀態。
3.根據權利要求1所述的一種坐便器廢水利用系統，其特征在于：所述潛水泵開關(22)與潛水泵(13)電連接。
4.根據權利要求1或3所述的一種坐便器廢水利用系統，其特征在于：所述水箱浮子二(21)水平時，潛水泵開關(22)處于打開狀態，所述水箱浮子二 (21)豎直時，潛水泵開關(22)處于關閉狀態。
說明書
一種坐便器廢水利用系統
技術領域
本實用新型涉及廢水利用技術領域，具體涉及一種坐便器廢水利用系統。
背景技術
目前，水資源越來越緊缺，人們的節水意識也逐漸增強，生活廢水的最后使用處大多數為坐便器，但是大部分家庭都是依靠人力對水桶進行抬舉、傾倒等，這樣費時費力，且兒童、老人、婦女等力氣較小的人群抬舉水桶困難，還有可能造成水桶跌落、人身及財產受損等問題。現在目前也有相關的專利，如廢水利用裝置(申請?zhí)?01310678776.4)中所述：通過將廢水循環利用，從而節約水資源，但是此專利也存在著不足之處，如設置有進水主管和連接所述進水主管的多個置水單元，置水單元為水箱或桶或盆，這樣整個循環系統就需要占據很大的空間，在家庭中使用的時候就非常的不方便，而且出水口均設置有電磁閥，這樣整個系統的結構就比較復雜，維修起來也很麻煩。
實用新型內容
(一)要解決的技術問題
為了克服現有技術不足，現提出一種坐便器廢水利用系統，可以利用電能，將水箱中的廢水泵入坐便器水箱中，就不需要人力進行抬舉、傾倒等，避免了由人力完成這一系列動作可能造成的問題。
(二)技術方案
本實用新型的通過如下技術方案實現：本實用新型公開了一種坐便器廢水利用系統，包括廢水箱和坐便器水箱，所述廢水箱為敞口式且其連接有一進水管，所述廢水箱內設置有水箱浮子一和潛水泵，所述水箱浮子一連接有一進水管開關，所述潛水泵出水端通過管路連通至坐便器水箱內，所述坐便器水箱內設置有水箱浮子二，所述水箱浮子二連接有一潛水泵開關。
作為一種改進，所述水箱浮子一水平時，進水管開關處于打開狀態，所述水箱浮子一豎直時，進水管開關處于關閉狀態。
作為進一步改進，所述潛水泵開關與潛水泵電連接。
作為進一步改進，所述水箱浮子二水平時，潛水泵開關處于打開狀態，所述水箱浮子二豎直時，潛水泵開關處于關閉狀態。
(三)有益效果
本實用新型相對于現有技術，具有以下有益效果：
實用新型提供一種坐便器廢水利用系統，設置有一個廢水箱，可以將生活中的廢水倒入廢水箱內，通過潛水泵將廢水箱內的廢水抽取至坐便器水箱內，可以用這部分廢水沖洗坐便器，節約了水資源，節省了生活開支，使用時，使用者無需打開坐便器水箱蓋，傾倒廢水方便，水箱浮子的設計可以保證廢水箱一直有水且不至于溢滿，可以充分利用廢水，增強了人們的環保意識。
