申請日2015.11.21

　　公開(公告)日2016.03.30

　　IPC分類號G05B19/418

　　摘要

　　本實用新型公開了一種污水廠控制系統，屬于工業控制系統技術領域。目的是在于提供一種結構簡單，安裝、調試和使用簡便，系統運行穩定可靠，占用空間小的污水廠控制系統，包括中央控制系統及現場電器控制系統，中央控制系統包括中央PLC控制器、工程師站、客戶端，現場電器控制系統包括低壓配電系統、繼電器接觸器開關控制系統、變頻器調速系統及現場PLC控制器，中央PLC控制器與工程師站及現場PLC控制器分別網絡通訊連接，工程師與客戶端網絡通訊連接，中央PLC控制器連接模擬量I/O模塊，現場PLC控制器連接離散量I/O模塊。適合污水處理廠尤其是大型污水處理廠作為自動控制系統使用。

　　權利要求書

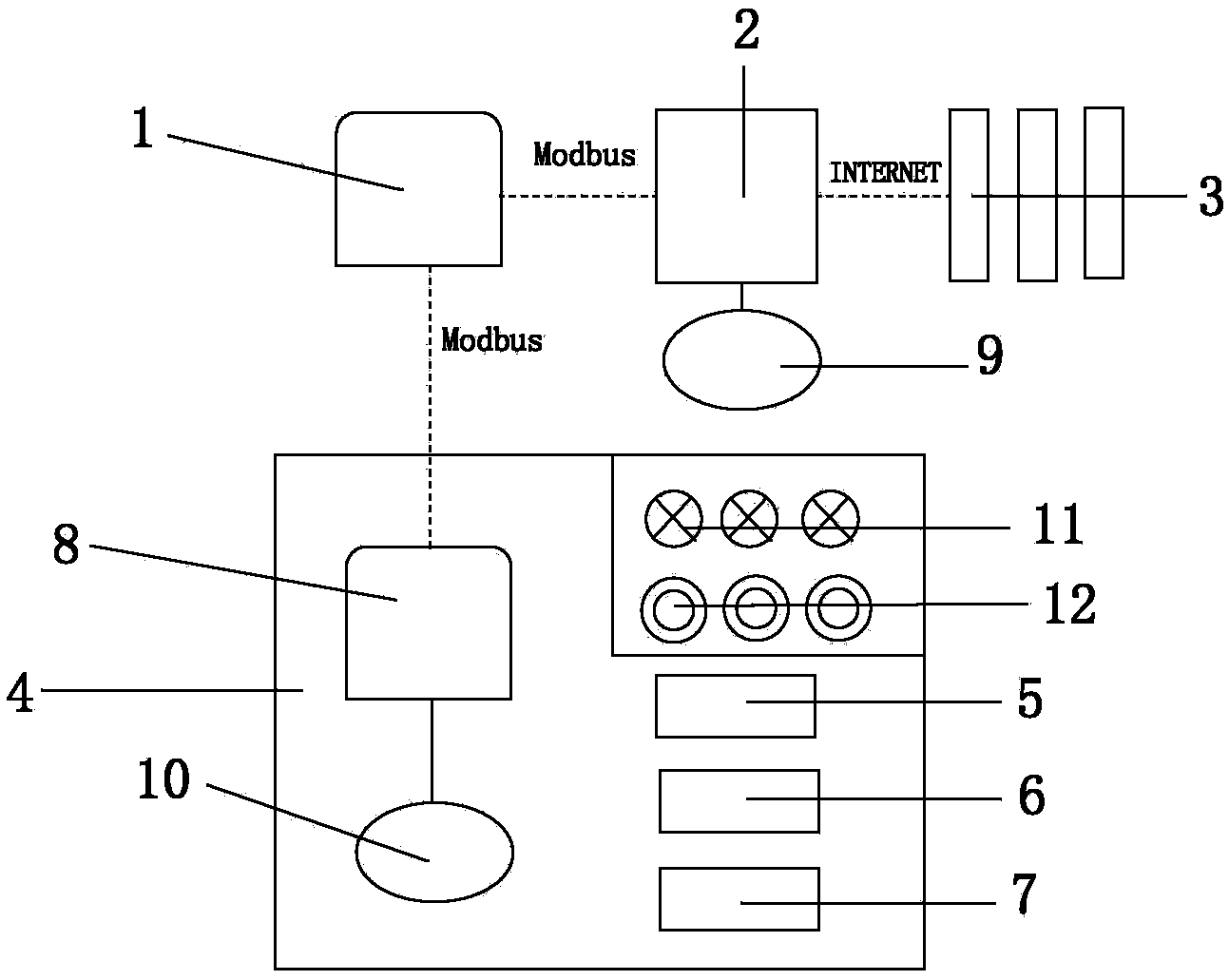

　　1.一種污水廠控制系統，包括中央控制系統及現場電器控制系統，其特征在于，所述中央控制系統包括中央PLC控制器、工程師站、客戶端，所述現場電器控制系統包括一個以上的現場電氣系統，每個現場電氣系統集成在一個控制柜內，包括低壓配電系統、繼電器接觸器開關控制系統、變頻器調速系統及現場PLC控制器，所述中央PLC控制器與工程師站及現場PLC控制器分別網絡通訊連接，所述工程師與客戶端網絡通訊連接，所述中央PLC控制器連接模擬量I/O模塊，所述現場PLC控制器連接離散量I/O模塊。

　　2.根據權利要求1所述的污水廠控制系統，其特征在于，所述中央PLC控制器與工程師站及現場PLC控制器分別通過Modbus網絡通訊連接，所述工程師與客戶端通過INTERNET網絡通訊連接。

　　3.根據權利要求1所述的污水廠控制系統，其特征在于，所述控制柜的柜門裝有指示燈及按鈕。

　　說明書

　　一種污水廠控制系統

　　技術領域

　　本實用新型公開了一種污水廠控制系統，屬于工業控制系統技術領域。

　　背景技術

　　對于污水處理廠尤其是大型污水處理廠，由于人工成本的增加及對自動化程度的需求越來越高，安裝自動化控制系統已經成為必然的趨勢，但是，由于污水處理廠電路復雜，需要控制的工藝參數多，一般的控制系統常常結構復雜，安裝困難，占用場地也比較大，并且調試及使用需要專業人員進行，系統穩定性差。

　　實用新型內容

　　針對現有技術中存在的不足，本實用新型的目的是在于提供一種結構簡單，安裝、調試和使用簡便，系統運行穩定可靠，占用空間小的污水廠控制系統，包括中央控制系統及現場電器控制系統，所述中央控制系統包括中央PLC控制器、工程師站、客戶端，所述現場電器控制系統包括一個以上的現場電氣系統，每個現場電氣系統集成在一個控制柜內，包括低壓配電系統、繼電器接觸器開關控制系統、變頻器調速系統及現場PLC控制器，所述中央PLC控制器與工程師站及現場PLC控制器分別網絡通訊連接，所述工程師與客戶端網絡通訊連接，所述中央PLC控制器連接模擬量I/O模塊，所述現場PLC控制器連接離散量I/O模塊。

　　進一步的，所述中央PLC控制器與工程師站及現場PLC控制器分別通過Modbus網絡通訊連接，所述工程師與客戶端通過INTERNET網絡通訊連接。

　　進一步的，所述控制柜的柜門裝有指示燈及按鈕。

　　綜上所述，本實用新型的有益效果是：本實用新型的一種污水廠控制系統，通過硬件結構及其連接方式的改進，使得控制系統整體結構簡單，每個現場電氣系統集成在一個控制柜內，占用空間小，安裝、調試和使用都很簡便，系統運行穩定可靠，故障率低，適合污水處理廠尤其是大型污水處理廠作為自動控制系統使用。
