申請日2015.09.16
公開(公告)日2016.03.09
IPC分類號C02F9/14
摘要
本發明涉及污水處理技術領域，公開了養殖廢水的處理系統，包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、微電解反應器(10)、環形曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8)。還公開了養殖廢水的處理方法，包括厭氧消化處理、活性污泥法處理、微電解反應、環形曝氣生物濾池生化處理、臭氧消毒。本發明工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時脫氮、除磷效果明顯。

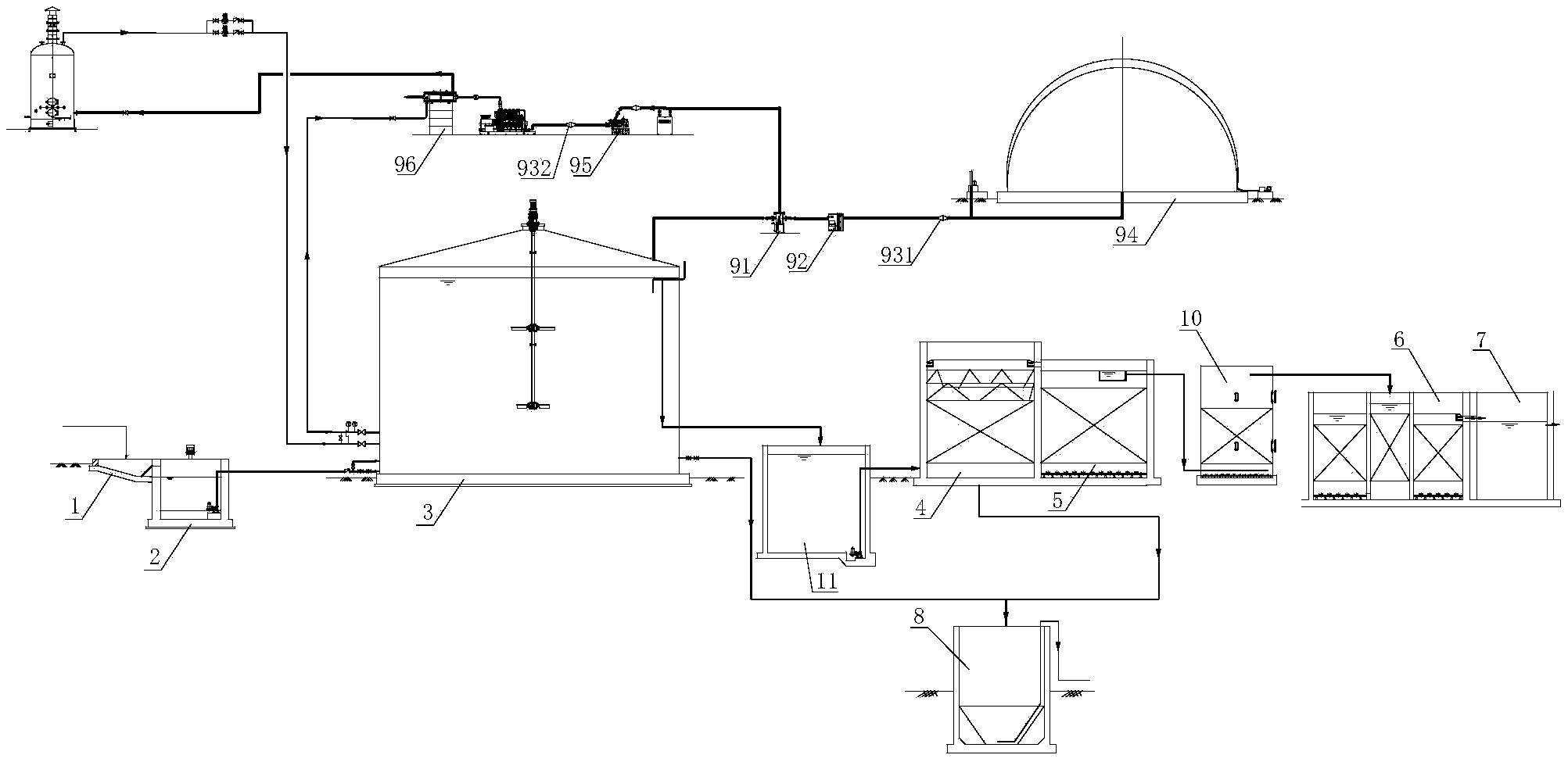

摘要附圖
權利要求書
1.養殖廢水的處理系統，其特征在于：包括依次相連的進料斗(1)、勻漿池(2)、沼氣池(3)、上流式厭氧污泥床反應器(4)、活性污泥反應池(5)、微電解反應器(10)、環形曝氣生物濾池(6)和臭氧消毒池(7)，沼氣池連接有污泥濃縮池(8);沼氣池(3)還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器(91)、沼氣脫硫裝置(92)、第一阻火器(931)、貯氣柜(94)，氣水分離器(91)還連接沼氣增壓裝置(95)、第二阻火器(932)、余熱回收裝置(96)。
2.根據權利要求1所述的養殖廢水的處理系統，其特征在于：環形曝氣生物濾池(6)包括圓筒形池體(61)，圓筒形池體(61)設有與其同心的圓筒(62)將圓筒形池體(61)由內到外依次分為第一濾池(63)和第二濾池;第一濾池(63)為第一厭氧濾池;第二濾池設有隔板(644)，隔板(644)將第二濾池分為缺氧濾池(641)、第一好氧濾池(642)和第二好氧濾池(643)，第一濾池與進水口(6311)相連，第一濾池(63)與缺氧濾池(641)相通，缺氧濾池(641)、第一好氧濾池(642)和第二好氧濾池(643)依次串聯，第二好氧濾池(643)設有出口。
3.根據權利要求2所述的養殖廢水的處理系統，其特征在于：第一濾池(63)頂部敞口，第一濾池(63)自上而下依次設有配水槽(631)、第一填料層(632)和第一承托層(633)，第一填料層(632)設有厭氧菌，第一濾池(63)底部設有第一過水孔(634)。
4.根據權利要求2所述的養殖廢水的處理系統，其特征在于：第一濾池(63)通過第一過水孔(634)與缺氧濾池(641)相通;缺氧濾池(641)頂部設有第一溢流堰(6411)，缺氧濾池(641)通過第一溢流堰(6411)連接第一好氧濾池(642);第一好氧濾池(642)設有第二過水孔(6421)，第一好氧濾池(642)通過第二過水孔(6421)連接第二好氧濾池(643)，第二好氧濾池(643)上側設有出口槽(6431)。
5.根據權利要求1所述的養殖廢水的處理系統，其特征在于：上流式厭氧污泥床反應器(4)設有三相分離器。
6.根據權利要求1所述的養殖廢水的處理系統，其特征在于：沼氣池(3)頂部設有回流噴淋系統和出水口，沼氣池(3)底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池(8)。
7.根據權利要求1所述的養殖廢水的處理系統，其特征在于：沼氣池(3)和上流式厭氧污泥床反應器(4)之間設有調節池(11)。
8.養殖廢水的處理方法，其特征在于：包括以下步驟，
A.厭氧消化處理：
養殖廢水通過進料斗(1)進入勻漿池(2)，在勻漿池(2)的攪拌裝置攪拌作用下調配均勻后，通入沼氣池(3);
養殖廢水在沼氣池(3)內的攪拌裝置、回流噴淋系統的作用下，形成混合狀態，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池(8)，沉渣經過沉淀濃縮后經污泥泵抽走，剩余的養殖廢水接著通入上流式厭氧污泥床反應器(4);
養殖廢水經過上流式厭氧污泥床反應器(4)中厭氧菌、兼氧菌和產甲烷菌的共同作用下將剩余的養殖廢水中的有機物分解成甲烷和二氧化碳，收集產生的甲烷和二氧化碳;
B.活性污泥法處理：
養殖廢水接著進入活性污泥反應池(5)，在調節池、曝氣池和沉淀池的作用下，分解有機污染物、使污泥與水分離;
C.微電解反應：
養殖廢水接著從微電解反應器(10)底部進入微電解反應器(10)，發生氧 化還原反應，將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去，將大分子物質分解為小分子物質;
D.環形曝氣生物濾池生化處理：
經過微電解反應后的養殖廢水進入環形曝氣生物濾池(6)，通過生物氧化降解作用對養殖廢水進行凈化，進一步除去COD、SS、氨氮和磷;
E.臭氧消毒：
廢水經過環形曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到凈化后的養殖廢水。
說明書
養殖廢水的處理系統及其方法
技術領域
本發明涉及污水處理技術領域，涉及了養殖廢水的處理系統，尤其涉及了養殖廢水的處理方法。
背景技術
畜禽養殖廢水懸浮物多、氨氮濃度高、有機濃度高、臭味大，就其排放量來說，其有機物的排放量是工業和城鎮生活廢棄物排放量的2倍，而且還含有隨畜禽排泄出來的病原體等特性，處理難度大且傳統工藝處理后難以達標排放。養殖廢水目前大多采用自然生物處理技術、厭氧處理技術、好氧處理技術、混合處理技術等生物處理工藝。對于單一的好氧、厭氧處理效果并不理想，目前養殖場廢水的治理方法效果不好。
發明內容
本發明針對現有技術的缺點，公開了一種養殖廢水的處理系統，還公開了該種養殖廢水的處理方法。
為了解決上述技術問題，本發明通過下述技術方案得以解決：
養殖廢水的處理系統，包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應器、活性污泥反應池、微電解反應器、環形曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池;沼氣池還連接有沼氣凈貯供氣系統，沼氣凈貯供氣系統依次包括氣水分離器、沼氣脫硫裝置、第一阻火器、貯氣柜，氣水分離器還連接沼氣增壓裝置、第二阻火器、余熱回收裝置。
本發明中的活性污泥反應池(又稱SBR)是按間歇曝氣方式來運行的活性污泥污水處理設備，運用了序批式活性污泥法，SBR工藝是通過時間上的交替 運行實現傳統活性污泥法的運行全過程。本發明只有一個SBR池，但同時具有調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、沉淀、潷水、閑置五個階段。一個運行周期內，各階段的運行時間、反應器混合液體積的變化及運行狀態等都可以根據具體污水的性質、出水水質及運行功能要求靈活掌握。
沼氣凈貯供氣系統采用低壓脫硫和高壓脫水技術，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣效果穩定。
微電解反應器底部設有進水口，上側設有出水口，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。
通過臭氧消毒池消毒后再將水排放，其能有效殺滅水中的大量微生物和細菌，提升了廢水凈化強度。
作為優選，環形曝氣生物濾池包括圓筒形池體，圓筒形池體設有與其同心的圓筒將圓筒形池體由內到外依次分為第一濾池和第二濾池;第一濾池為第一厭氧濾池;第二濾池設有隔板，隔板將第二濾池分為缺氧濾池、第一好氧濾池和第二好氧濾池，第一濾池與進水口相連，第一濾池與缺氧濾池相通，缺氧濾池、第一好氧濾池和第二好氧濾池依次串聯，第二好氧濾池設有出口。環形曝氣生物濾池將厭氧、缺氧和好氧三級曝氣生物濾池集成到一個雙層圓筒池體內，厭氧區主要分解有機物，去除大部分COD、BOD;同時降低出水的氨氮含量。但由于濾池在空間上屬于厭氧、缺氧和好氧環境同時存在，且還可以調節曝氣量培養好氧反硝化菌和異養硝化菌，實現同步硝化反硝化。
缺氧濾池、第一好氧濾池和第二好氧濾池水流方向依次是上向流式、下向流式和上向流式。運行時，水流下、上向交替流動，與填料表面的生物膜充分 接觸，將污水中的懸浮物、有機物和氮磷等營養元素截留、吸附、氧化分解或轉化處理，得到符合排放標準的出水。整個設備適用范圍廣、處理效果好，操作管理方便，剩余污泥量少，占地小，投資小，運轉費用低，對周圍環境的影響小。
作為優選，第一濾池頂部敞口，第一濾池自上而下依次設有配水槽、第一填料層和第一承托層，第一填料層設有厭氧菌，第一濾池底部設有第一過水孔。為了避免生物濾池易于堵塞，縮短壓力周期的問題，設備里層的厭氧區可以截留部分固體懸浮物，減少進入曝氣生物濾池好氧段的SS，延長反應器的運行周期;同時，利用厭氧區濾料表面的厭氧微生物，可將難降解的高分子有機物水解成易降解的小分子有機物，提高污水的可生化性。
作為優選，第一濾池通過第一過水孔與缺氧濾池相通;缺氧濾池頂部設有第一溢流堰，缺氧濾池通過第一溢流堰連接第一好氧濾池;第一好氧濾池設有第二過水孔，第一好氧濾池通過第二過水孔連接第二好氧濾池，第二好氧濾池上側設有出口槽。
第二濾池包括第二填料層、設在第二填料層上側的攔截網、設在第二填料層下側的第二承托層;第一好氧濾池和第二好氧濾池的第二填料層上均負載好氧微生物;第一好氧濾池和第二好氧濾池的第二承托層內均設有曝氣管。
作為優選，上流式厭氧污泥床反應器設有三相分離器。上流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解。
作為優選，沼氣池頂部設有回流噴淋系統和出水口，沼氣池底部設有攪拌裝置和污泥排放口，污泥排放口連接污泥濃縮池。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的 去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。
作為優選，沼氣池和上流式厭氧污泥床反應器之間設有調節池。
養殖廢水的處理方法，包括以下步驟，
A.厭氧消化處理：
養殖廢水通過進料斗進入勻漿池，在勻漿池的攪拌裝置攪拌作用下調配均勻后，通入沼氣池;
養殖廢水在沼氣池內的攪拌裝置、回流噴淋系統的作用下，形成混合狀態，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉渣經過沉淀濃縮后經污泥泵抽走，剩余的養殖廢水接著通入上流式厭氧污泥床反應器;攪拌裝置使高濃度的有機廢水在前槽形成完全混合的狀態，以達到較好的去除效果�；亓鲊娏芟到y(tǒng)，以達到內循環攪拌及防止浮渣結殼。
養殖廢水經過上流式厭氧污泥床反應器中厭氧菌、兼氧菌和產甲烷菌的共同作用下將剩余的養殖廢水中的有機物分解成甲烷和二氧化碳，收集產生的甲烷和二氧化碳;上流式厭氧污泥床反應器為中負荷區，采用UASB反應器。上流式厭氧污泥床反應器設有三相分離器，底部進水、上部出水，廢水經過厭氧池中厭氧菌、兼氧菌的吸附、發酵、產甲烷共同作用下將有機物分解成甲烷和二氧化碳(沼氣主要成分)，通過厭氧處理提高廢水的B/C值，改善廢水的可生化性，產生的甲烷和二氧化碳通過氣體收集裝置收集得沼氣。
B.活性污泥法處理：
養殖廢水接著進入活性污泥反應池，在調節池、曝氣池和沉淀池的作用下，分解有機污染物、使污泥與水分離;利用活性污泥的生物凝聚、吸附和氧化作 用，以分解去除廢水中的有機污染物。然后使污泥與水分離，大部分污泥再回流到曝氣池，多余部分則排出活性污泥系統。該運行過程分為進水、曝氣、沉淀、潷水、閑置五個階段。
C.微電解反應：
養殖廢水接著從微電解反應器底部進入微電解反應器，發生氧化還原反應，將可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀、除去;將大分子物質分解為小分子物質;
微電解反應器采用底部進水上部出水方式，池子內部填充鐵和碳。微電解技術是利用鐵、炭具有微電池反應、絮凝作用。微電解反應器中反應產物具有很高的化學活性，在陽極，產生的新生態Fe2+;在陰極，產生的活性[H]，利用兩極產生的電位差，廢水中許多污染物組份發生氧化還原反應，使可溶的物質轉化成難溶或微溶物質，通過絮凝作用沉淀除去;使大分子物質分解為小分子物質;使某些難生化降解的物質轉變成容易處理的物質，提高廢水的可生化性的同時色度也得到降低。
D.環形曝氣生物濾池生化處理：
經過微電解反應后的養殖廢水進入環形曝氣生物濾池，通過生物氧化降解作用對養殖廢水進行凈化，進一步除去COD、SS、氨氮和磷;
E.臭氧消毒：
廢水經過環形曝氣生物濾池生化處理后，出水再經過臭氧消毒處理，得到凈化后的養殖廢水。
沼氣凈貯供氣系統：在厭氧消化階段會產生大量的沼氣，統一收集后通過管道接入沼氣凈貯供氣系統，該系統包括沼氣氣水分離器、沼氣脫硫裝置、貯氣柜、沼氣增壓裝置、沼氣阻火器、余熱回收裝置等。沼氣凈化采用低壓脫硫 和高壓脫水技術，整套系統集中了低壓濕式柜和干式貯氣柜的優點，可廣泛應用于沼氣、天然氣的收集、貯存和應用，能實現可調恒壓供氣、容易控制、方便使用，用氣效果穩定。可以降沼氣用來發電，降低廢水處理成本。
與現有技術相比，本發明的有益效果為：
廢水通過進料斗進入勻漿池中，在攪拌作用下調配均勻后打入?yún)捬醢l(fā)酵系統，沼氣池和上流式厭氧污泥床反應器統稱為厭氧發酵系統采取前槽，厭氧發酵系統采取前槽(即沼氣池)和后槽(即上流式厭氧污泥床反應器)設計。沼氣池為高負荷區。沼氣池底部設有攪拌裝置，使高濃度的有機廢水在厭氧發酵系統前槽形成完全混合的狀態，以達到較好的去除效果。沼氣池頂部設有回流噴淋系統，以達到內循環攪拌及防止浮渣結殼。沼氣池頂部設有出水口，底部設有污泥排放口，厭氧消化過程中產生的沉渣通過污泥排放口排到污泥濃縮池，沉淀濃縮后經污泥泵抽走。上流式厭氧污泥床反應器為中負荷區，設有三相分離器，底部進水、上部出水，廢水中有機物與厭氧微生物充分接觸，有利于有機物的分解，廢水進入活性污泥反應池繼續有機物的降解�；钚晕勰喾磻�(yīng)池只有一個SBR池，但同時具有調節池、曝氣池和沉淀池的功能。運行過程分為進水、曝氣、沉淀、潷水、閑置五個階段，然后廢水進入微電解反應器，微電解反應器采用底部進水、上部出水方式，池子內部填充鐵和碳。微電解是利用鐵、炭具有微電池反應、絮凝作用，對降低COD的含量和脫色效果明顯。接著進入環形曝氣生物濾池(CBAF)，環形曝氣生物濾池(CBAF)集曝氣、快速過濾、懸浮物截留、兩曝兩沉、定期反沖于一體，是一種典型的高負荷、淹沒式、固定化生物床的環流脫氮除磷反應器，處理后的污水優于排放標準，可實現中水回用。
本發明包括依次相連的進料斗、勻漿池、沼氣池、上流式厭氧污泥床反應 器、活性污泥反應池、微電解反應器、環形曝氣生物濾池和臭氧消毒池，沼氣池連接有污泥濃縮池，工藝簡單，反應過程濃度梯度大，不易發生污泥膨脹;抗負荷沖擊能力強，處理效果好;通過調整運行周期以及控制各工序時間的長短，同時脫氮、除磷效果明顯，且不需額外增加反應器。
