申請日2015.11.04
公開(公告)日2016.01.06
IPC分類號C02F1/32; C02F1/44
摘要
本發明涉及一種光催化復合分離膜水處理裝置及水處理系統,屬于水處理技術領域。本發明的光催化復合分離膜水處理裝置包括殼體和設置在殼體上的原水進水口、濃縮水出水口、凈水出水口,所述原水進水口和濃縮水出水口設置在所述殼體側壁上,所述殼體上端設置有透光口,所述凈水出水口設置在所述殼體下端,所述凈水出水口上設置有用來將濃縮水和凈水進行分離的光催化復合分離膜。本發明的光催化復合分離膜水處理裝置避免或消除了膜污染和膜通量衰減,也避免了催化劑流失,能夠減緩濃差極化和膜內表面污染,提高水處理效率。
權利要求書

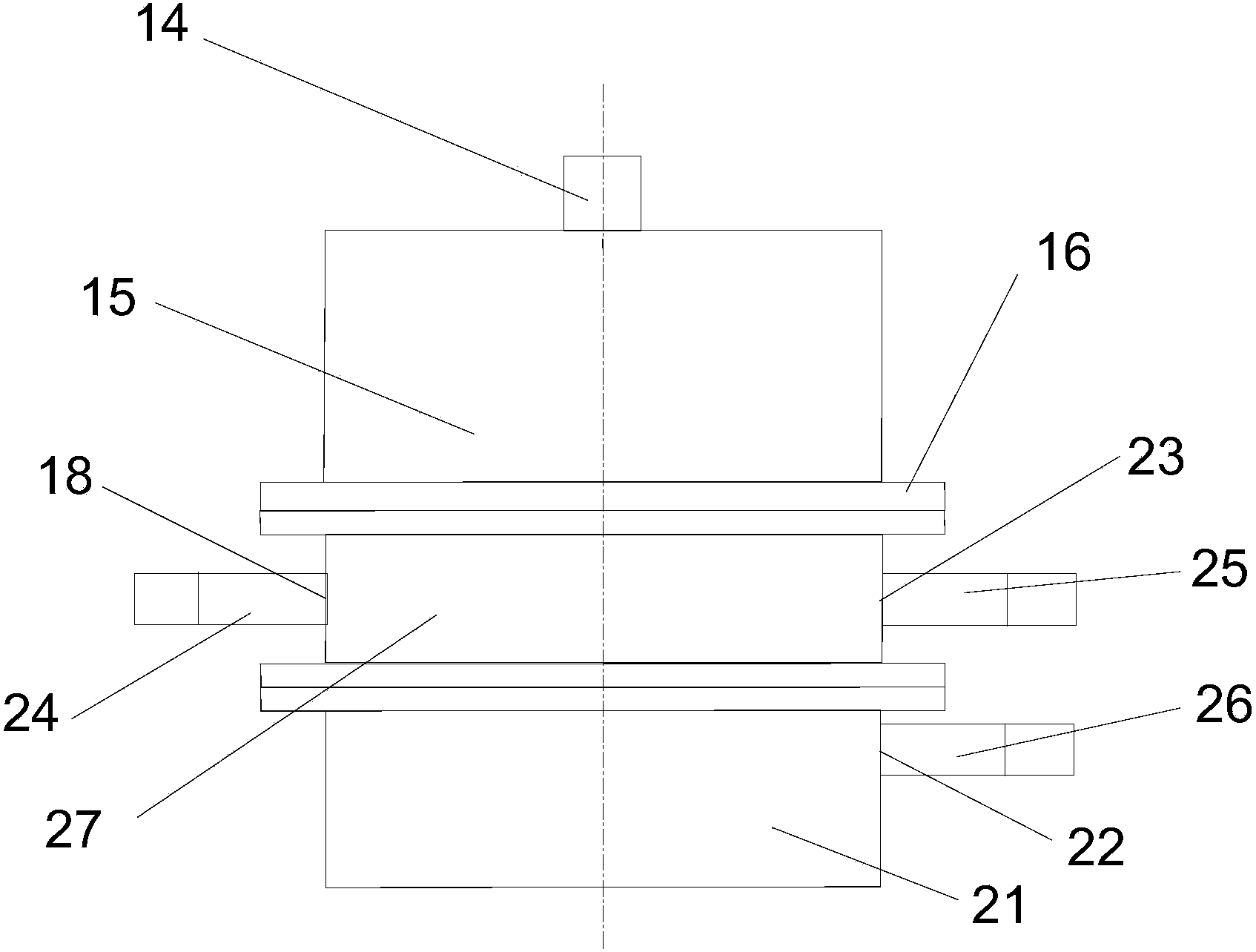

1.一種光催化復合分離膜水處理裝置,包括殼體和設置在殼體上的原水進水口(18)、 濃縮水出水口(23),其特征在于,所述原水進水口和濃縮水出水口設置在所述殼體側壁 上,所述殼體上端設置有透光口,殼體下端設置有光催化復合分離膜(20),在殼體上光 催化復合分離膜的下方設置有用來供分離后的凈水排出的凈水出水口。
2.如權利要求1所述的光催化復合分離膜水處理裝置,其特征在于,所述光催化復合 分離膜包括基體和負載在基體上的光催化劑,所述基體為Al2O3陶瓷膜、ZrO2陶瓷膜、無 紡布、銅網中的一種,所述光催化劑為納米TiO2或者TiO2/Graphene復合光催化劑。
3.如權利要求1所述的光催化復合分離膜水處理裝置,其特征在于,所述殼體上端設 置有用來將透光口密封并使光透過的透光板。
4.如權利要求3所述的光催化復合分離膜水處理裝置,其特征在于,所述殼體上端固 定設置有頂蓋(15),所述透光板設置在頂蓋和殼體之間,所述頂蓋上設置有紫外光源。
5.如權利要求4所述的光催化復合分離膜水處理裝置,其特征在于,所述殼體下端設 置有底蓋(21),所述光催化復合分離膜設置在所述底蓋和殼體之間,所述底蓋上設置有 凈水出水孔(22)。
6.如權利要求5所述的光催化復合分離膜水處理裝置,其特征在于,所述頂蓋和底蓋 均通過法蘭與所述殼體密封連接。
7.如權利要求6所述的光催化復合分離膜水處理裝置,其特征在于,所述紫外光源包 括覆銅板及焊接在覆銅板上的紫外燈珠,所述紫外燈珠的紫外光的波長為365-395nm。
8.如權利要求3所述的光催化復合分離膜水處理裝置,其特征在于,所述透光板為石 英玻璃板(17)。
9.一種水處理系統,其特征在于,包括如權利要求1-8任意一項所述的光催化復合分 離膜水處理裝置,還包括與所述原水進水口相連的原水箱(3)以及與凈水出水口相連的 循環管路,所述循環管路與原水箱相連。
10.如權利要求9所述的水處理系統,其特征在于,原水箱與原水控制閥之間的進水 管路上連接有循環泵(4),循環泵的出水口與原水箱之間連接有原水循環管路。
說明書
一種光催化復合分離膜水處理裝置及水處理系統
技術領域
本發明涉及一種光催化復合分離膜水處理裝置及水處理系統,屬于水處理技術領域。
背景技術
目前常用的水處理方法有物化法和生化法,這兩種工藝相對成熟,便于規;瘧用, 但是這些處理方法只是實現了污染物的相態轉變,或者是將污染物了進行分離、濃縮,并 沒有使污染物得到徹底的降解,這就不可避免地會產生二次污染,而且上述方法的使用范 圍非常有限。
光催化氧化作為一種新型的污水處理技術,具有催化活性高、穩定性好、價格低廉、 對人體無毒害等優點,其中以納米TiO2光催化氧化技術的研究和應用最為廣泛。但是,大 多數研究?jī)H僅局限于納米TiO2粉末等光催化劑分散懸浮體系(slurrysystem),由于懸浮體 系存在著催化劑難以分離和回收的問題,而且催化劑容易中毒和凝聚,嚴重阻礙了光催化 工藝在水處理中的大規模應用。
膜技術被稱為“21世紀的水處理技術”,與傳統的水處理工藝相比,具有處理效果好、 工藝簡單、能耗低、投資少、占地面積小、自動化程度高、無二次污染等優點,已被世界 各國廣泛應用于各種工業廢水和市政污水回收利用、海水淡化、苦咸水淡化等領域。然而, 在使用過程中膜的污染和劣化是制約膜技術發展的瓶頸之一,主要是因?yàn)樵谀し蛛x過程中 膜表面形成了化學和生物附著層,膜孔通道發生了堵塞。
光催化和膜分離技術的耦合聯用在理論上既可以克服兩種技術獨自使用時存在的缺 陷,又具有一定的耦合協同效應,因而發展?jié)摿薮。公開號為CN1951828A的中國發明 專利(公開日期為2007年4月25日)公開了一種節能高效的光催化與膜過濾水處理系統, 包括光催化處理器及與光催化處理器相連的膜分離器,待處理水先進入光催化器進行催化 降解,催化降解后的水進入膜分離器進行分離,膜上截留的催化劑隨回流水進入光催化器 進行循環處理。該系統中,光催化的參與能夠有效地防止膜污染,使得膜通量得以提高; 膜分離的參與又可以對光催化反應產物和底物進行選擇性分離,打破光催化反應平衡的限 制,促進了光催化反應的進行。
但是,上述水處理系統僅僅是將光催化器與膜分離器機械地串聯在了一起,其中的分 離膜只有分離功能,與光催化器之間仍然是彼此相互獨立的,沒有從根本上解決膜污染和 光催化劑流失的問題。針對光催化劑的流失問題,通過選擇適合的基體,將納米TiO2負載 到載體上可以有效解決TiO2粉末光催化劑容易流失、分離回收難等問題。
授權公告號為CN204162465U的中國實用新型專利(授權公告日為2015年2月18日) 公開了一種基于光催化復合陶瓷分離膜的水處理裝置,包括筒體、筒體上蓋、進液口及過 濾單元,過濾單元由管式光催化復合陶瓷粉末膜環形排列而成,中心位置設置紫外燈組件, 紫外燈組件由紫外燈及石英套管組成,光催化復合陶瓷分離膜由多孔陶瓷管為基體,外表 面復合羥基磷灰石多孔膜層和一層載銀二氧化鈦光催化多孔膜層,所述光催化復合陶瓷分 離膜的透析口通過一出水管與設置在筒體外的真空泵相連。該方案將光催化與膜分離集于 一體,克服了膜污染和光催化劑流失的問題。但是,該方案中采用光催化復合陶瓷分離膜 采用管式結構,將分離膜管式結構呈環形陣列排列,并將紫外燈組設置在光催化復合陶瓷 分離膜的中心,導致光催化復合陶瓷分離膜背對紫外燈管的部分得不到紫外光的照射,集 光效率低,光催化效率很低。另外,該方案還存在一個缺陷,即采用外壓式,水利條件不 穩定,膜截留率很低。
發明內容
本發明的目的在于提供一種水處理效率高的光催化復合分離膜水處理裝置。本發明的 目的還在于提供一種使用上述光催化復合分離膜水處理裝置的水處理系統。
為了實現以上目的,本發明的光催化復合分離膜水處理裝置的技術方案如下:
一種光催化復合分離膜水處理裝置,包括殼體和設置在殼體上的原水進水口、濃縮水 出水口、凈水出水口,所述原水進水口和濃縮水出水口設置在所述殼體側壁上,所述殼體 上端設置有透光口,殼體下端設置有光催化復合分離膜,在殼體上光催化復合分離膜的下 方設置有用來供分離后的凈水排出的凈水出水口。
所述光催化復合分離膜包括基體和負載在基體上的光催化劑,所述基體為Al2O3陶瓷 膜、ZrO2陶瓷膜、無紡布、銅網中的一種,所述光催化劑為納米TiO2或者TiO2/Graphene 復合光催化劑。
所述殼體上端設置有用來將透光口密封并使光能夠透過的透光板。所述透光板優選為 石英玻璃板。
所述殼體上端固定設置有頂蓋,所述透光板設置在頂蓋和殼體之間,所述頂蓋上設置 有紫外光源。所述紫外光源可以為現有技術中使用的紫外燈,也可以采用如下的紫外光源: 包括覆銅板及焊接在覆銅板上的LED紫外燈珠,所述紫外燈珠的紫外光的波長為 365-395nm。
所述殼體下端設置有底蓋,所述光催化復合分離膜設置在所述底蓋和殼體之間,所述 底蓋上設置有凈水出水孔。
所述頂蓋和底蓋均通過法蘭與所述殼體密封連接。
本發明的光催化復合分離膜水處理裝置的技術方案如下:
一種水處理系統,包括上述的光催化復合分離膜水處理裝置,還包括與所述原水進水 口相連的原水箱以及與凈水出水口相連的循環管路,所述循環管路與原水箱相連。
所述循環管路上連接有循環管路控制閥和循環管路壓力表。
所述原水箱與原水進水口通過進水管路相連,所述進水管路上連接有原水流量計和原 水壓力表。
所述濃縮水出水口通過濃縮水管路連接有用來儲存濃縮水的滲透水箱,所述濃縮水管 路上連接有濃縮水流量計。
本發明的光催化復合分離膜水處理裝置將光催化技術與膜分離技術耦合起來,實現了 這兩種技術在同一處理單元內同時發揮作用,避免或消除了膜污染和膜通量衰減,也避免 了催化劑流失。裝置內布水采用錯流方式,即原水流動方向和膜表面垂直,這樣有利于傳 質,能夠減緩濃差極化和膜內表面污染,提高了水處理效率。本發明中的光催化復合分離 膜水處理裝置水力條件好、集光效率高、光照均勻、結構緊湊、易于組裝和拆卸,便于實 現工業化大規模水處理,其中的光催化復合分離膜更加穩固,拆卸方便。
進一步的,裝置內紫外LED光源序列排列密集,裝置采光效率高,紫外燈珠可以選用 不同波長范圍,以獲得不同的紫外光,操作過程中可以調節不同電壓值,得到不同強度的 紫外光。
