申請日2015.09.16

　　公開(公告)日2016.05.11

　　IPC分類號C02F3/30

　　摘要

　　本實用新型公開一種餐廚垃圾生活污水全分解零污染生化處理設備，由厭氧生化罐和曝氣生化罐串連組成。厭氧生生化罐內的上部設有集氣罩，下部外側設有循環水泵，內部吊掛微生物載體，中部設有蛇形加熱水管。曝氣生化罐內設有上欄柵、下欄柵和中心曝氣循環室組成環形的微生物載體室，微生物載體室中設有微生物載體。精心選育厭氧菌群和好氧菌群，分別裝置在厭氧生化罐和曝氣生化罐內部的微生物載體表面。餐廚垃圾先經過粉碎成糊狀稀釋后與生活污水進入并且充滿厭氧生化罐。生化反應產生的沼氣充滿氣罩，自動控制從沼氣輸出管排出收集。厭氧處理后的污水進入曝氣生化罐再進行生化反應后凈化達標。全過程不產生任何固形物或活性污泥。

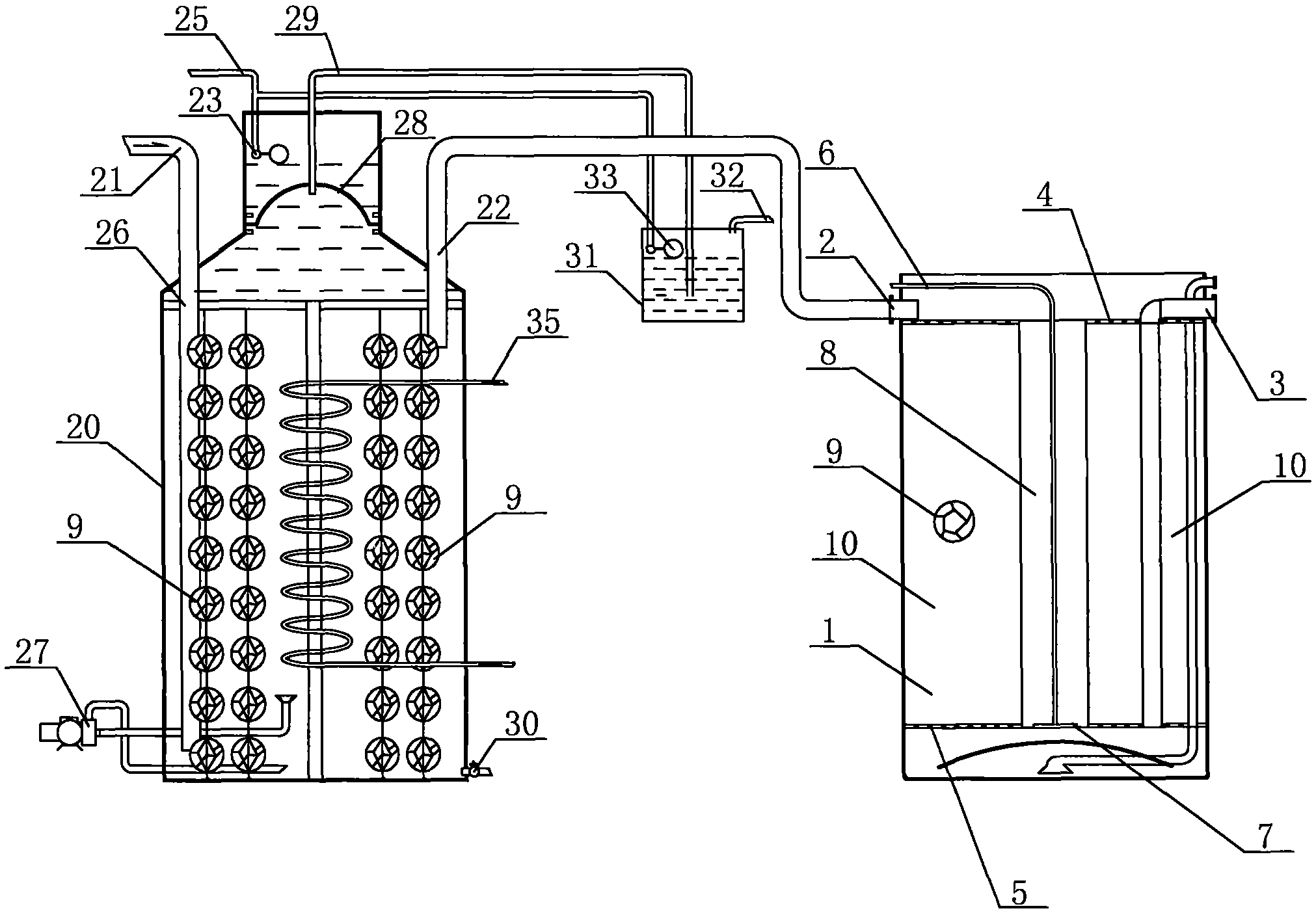

　　摘要附圖



　　權利要求書

　　1.餐廚垃圾生活污水全分解零污染生化處理設備，由厭氧生化罐和曝氣生化罐串連組成，其特征在于：所述的厭氧生化罐(20)呈圓桶形，厭氧生化罐(20)上端的一側設有污水進入管(21)，污水進入管(21)從厭氧生化罐(20)頂部插入，一直通到厭氧生化罐(20)下部，厭氧生化罐(20)上端的另一側設有厭氧處理后污水輸出管(22)，厭氧生化罐(20)外部設有一條水位自控管(25)，厭氧生化罐(20)內的上部設有集氣罩支架(26)，集氣罩支架(26)上設有可以向上活動升降的圓錐形的集氣罩(28)，集氣罩(28)的上部設有水槽，水位控制閥(23)設置在水位自控管(25)的出水口處，集氣罩(28)頂端設有沼氣排出管(29)，沼氣排出管(29)伸入沼氣排出壓力控制槽(31)的下部，沼氣排出壓力控制槽(31)的上部設有沼氣輸出管(32)，水壓控制閥(33)設置在伸入沼氣排出壓力控制槽(31)內部的水位自控管(25)的出水口處，厭氧生化罐(20)的下部外側設有循環水泵(27)，循環水泵(27)的入水管插入?yún)捬跎�化�?20)的內底部，循環水泵(27)的出水管插入?yún)捬跎�化�?20)的內底部噴口向上，厭氧生化罐(20)的內部吊掛微生物載體(9)，曝氣生化罐(1)呈圓桶形，曝氣生化罐(1)上端的一側設有厭氧處理后的污水進口(2)，污水進口(2)與厭氧處理后污水輸出管(22)連通，曝氣生化罐(1)上端的另一側設有凈化水出口(3)，曝氣生化罐(1)內的上部設有上欄柵(4)，曝氣生化罐(1)內的下部設有下欄柵(5)，曝氣生化罐(1)的中心設有中心曝氣循環室(8)，中心曝氣循環室(8)的上端與上欄柵(4)連接，中心曝氣循環室(8)的下端與下欄柵(5)連接，上欄柵(4)、下欄柵(5)和中心曝氣循環室(8)組成環形的微生物載體室(10)，微生物載體室(10)中設有微生物載體(9)，中心曝氣循環室(8)的中心設有曝氣管(6)，曝氣管(6)的上端與曝氣裝置連接，曝氣管(6)的下端與曝氣噴頭(7)連通。

　　2.根據權利要求1所述的餐廚垃圾生活污水全分解零污染生化處理設備，其特征在于：厭氧生化罐(20)的中部設有蛇形加熱水管(35)。

　　3.根據權利要求1所述的餐廚垃圾生活污水全分解零污染生化處理設備，其特征在于：厭氧生化罐(20)的底部設有排空閥(30)。

　　說明書

　　餐廚垃圾生活污水全分解零污染生化處理設備

　　技術領域

　　本實用新型涉及城市社區、農村居民排放的餐廚垃圾、生活污水生化處理設備，特別是一種餐廚垃圾、生活污水全分解零污染生化處理設備。

　　背景技術

　　目前城市社區、農村居民排放的餐廚垃圾、生活污水生化處理分為兩類不同的設備，餐廚垃圾是有機固形物，處理的方法是在大池堆積密封，由厭氧微生物甲烷絲菌等菌群分解餐廚垃圾是有機固形物，上述餐廚垃圾處理的缺點是設備占地面積大，產生的沼氣和大量的剩余糊狀物難回收，對環境會產生二次污染。城市社區、農村居民排放的生活污水處理設備分為兩類，一類是由地下污水管道收集生活污水進入大型固定的鋼筋水泥設備中曝氣生化處理。上述設備的缺點是結構復雜、耗能多、設備投資大、運行成本高，產生大量的活性污泥難回收，對環境會造成二次污染。另一類是采用自然生化處理：如土塘或人工濕地等大面積自然曝氣，培養好氧的微生物及水生動植物自然分解生活污水中的有害物質。上述自然曝氣設施的缺點是占地較大，曝氣時間長，不適應城市社區、農村居民排放生活污水凈化的需求。

　　實用新型內容

　　本實用新型的目的是針對上述餐廚垃圾、生活污水生化處理設備的缺點，研制出一種餐廚垃圾、生活污水全分解零污染生化處理設備，根據餐廚垃圾、生活污水的排放量，采用規格和數量相適應的由厭氧生化罐和曝氣生化罐串連組裝成的生化處理設備，精心選育厭氧菌群和好氧菌群對餐廚垃圾、生活污水中的有機物全分解成凈化水和沼氣，整套凈化過程不產生任何固形物或活性污泥。徹底解決了餐廚垃圾、生活污水凈化過程中產生數量巨大的活性污泥難以處置的問題。本實用新型占地面積小，結構簡單、耗能少、設備投資小、運行成本低、凈化效率高，凈化后的水符合國家規定的排放標準。

　　本實用新型的目的是按如下技術方案實現的：

　　餐廚垃圾、生活污水全分解零污染生化處理設備，由厭氧生化罐和曝氣生化罐串連組成。

　　厭氧生化罐呈圓桶形，厭氧生化罐端的一側設有污水進入管，污水進入管從厭氧生化罐頂部插入，一直通到厭氧生化罐下部。厭氧生化罐上端的另一側設有厭氧處理后污水輸出管。厭氧生化罐外部設有一條水位自控管。厭氧生化罐內的上部設有集氣罩支架，集氣罩支架上設有可以向上活動升降的圓錐形的集氣罩。集氣罩的上部設有水槽，水槽中裝有適量的清水，在水面上設有水位控制閥。水位控制閥設置在水位自控管的出水口處。集氣罩頂端設有沼氣排出管，沼氣排出管伸入沼氣排出壓力控制槽的下部。沼氣排出壓力控制槽的上部設有沼氣輸出管。沼氣排出壓力控制槽的內部裝有適量的清水，在水面上設有水壓控制閥。水壓控制閥設置在伸入沼氣排出壓力控制槽內部的水位自控管的出水口處。厭氧生化罐的下部外側設有循環水泵，循環水泵的入水管插入?yún)捬跎�化罐的�?nèi)底部，循環水泵的出水管插入?yún)捬跎�化罐的�?nèi)底部噴口向上。循環水泵的作用是定時循環厭氧生化罐內的污水，加速生化反應。厭氧生化罐的內部吊掛適量的微生物載體。微生物載體是塑料制成的多葉狀多通空的球形體，有利于微生物群落的大量繁殖，提高微生物與污水的充分接觸，提高對污水中有機物的分解效率。厭氧生化罐的中部設有蛇形加熱水管，蛇形加熱水管的作用是提高微生物對有機物分解的效率。厭氧生化罐的底部設有排空閥。

　　曝氣生化罐呈圓桶形，曝氣生化罐上端的一側設有厭氧處理后的污水進口。污水進口與厭氧處理后污水輸出管連通。曝氣生化罐上端的另一側設有凈化水出口。曝氣生化罐內的上部設有上欄柵，曝氣生化罐內的下部設有下欄柵。曝氣生化罐的中心設有中心曝氣循環室。中心曝氣循環室的上端與上欄柵連接，中心曝氣循環室的下端與下欄柵連接。上欄柵、下欄柵和中心曝氣循環室組成環形的微生物載體室，微生物載體室中設有微生物載體。微生物載體是塑料制成的多葉狀多通空的球形體，有利于微生物群落的大量繁殖，提高微生物與污水的充分接觸，提高污對有機物的分解效率。微生物載體填滿微生物載體室中。中心曝氣循環室的中心設有曝氣管，曝氣管的上端與曝氣裝置連接，曝氣管的下端與曝氣噴頭連通。

　　本實用新型的工作原理和操作流程：

　　精心選育厭氧菌群和好氧菌群，分別裝置在厭氧生化罐和曝氣生化罐內部的微生物載體表面。城市社區、廠礦、學校、農村等居民排放的餐廚垃圾先經過粉碎成糊狀，再當加入適量的水稀釋后，從污水進入管進入并且充滿厭氧生化罐。定時啟動循環水泵循環厭氧生化罐內的污水，向蛇形加熱水管內加入溫水，提高微生物對有機物分解的效率，加速生化反應，產生的沼氣滿集氣罩，當沼氣的氣壓達到水壓控制閥控制的沼氣排出壓力控制槽內部的水位壓力時，沼氣排出管從沼氣輸出管排出收集。直到厭氧生化罐內污水中的有機物被厭氧菌群完全分解成沼氣和厭氧處理后的污水為止。城市社區、廠礦、學校、農村等居民排放的生活污水經過滬過按上述工作原理和操作流程進行。

　　從曝氣生化罐厭氧處理后的污水輸出管進入曝氣生化罐內部，穿過上欄柵進入微生物載體室，污水與微生物載體室中的微生物載體充分接觸。向生化曝氣桶中添加適量的微生物營養劑并啟動曝氣裝置，空氣從曝氣總管分別進入每個曝氣管，從曝氣管下端的曝氣噴頭垂直向上噴出，帶動污水從中心曝氣循環室的底部向上流動，再?gòu)纳蠙跂畔蛳逻M(jìn)入微生物載體室與微生物載體充分接觸。微生物載體附著精選的好氧菌群，與污水的充分接觸中微生物群落的大量繁殖，加遣對污水中有機物的分解，直到污水達到國家排放標準后排出。

　　本實用新型對比現有技術的有益效果是：

　　1、本實用新型能使餐廚垃圾、生活污水全分解，整套凈化過程不產生任何固形物或污性污泥。徹底解決了餐廚垃圾、生活污水凈化過程中產生數量巨大的活性污泥難以處置的問題。

　　2、本實用新型設置水位控制裝置安全可靠，自動控制和收集餐廚垃圾、生活污水全分解過程產生的沼氣，不僅防止環境污染，又能產生清潔的能源。

　　3、本實用新型結構簡單、耗能少、設備投資小、運行成本低。特別適應城市社區、廠礦、學校、農村等居民排放餐廚垃圾、生活污水凈化的需求。
