申請日2015.11.21

　　公開(公告)日2017.05.31

　　IPC分類號B01D29/01; B01D29/94; B01D29/68

　　摘要

　　本發明屬于廢水處理技術領域，尤其涉及一種輕便式帶反沖洗除雜廢水回收裝置，其包括帶過濾的廢水池和除銹機構，廢水池右側設置有收集池，在廢水池頂部設置有工作臺，工作臺上設置有支撐架，支撐架上安裝有定滑輪，在廢水池的進水處橫向設置有除雜槽，除雜槽靠近廢水池的過濾網，在除雜槽內設置有與之相配合的清理槽，清理槽的槽深為30mm～60mm，在清理槽上連接有鋼繩，在工作臺上安裝有卷揚機，鋼繩一端與清理槽連接，另一端穿過定滑輪與卷揚機連接，對應廢水池的過濾網在廢水池的清水處設置有反沖洗管線，反沖洗管線上安裝有反沖洗水泵。通過本發明其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快，使用成本低。

　　權利要求書

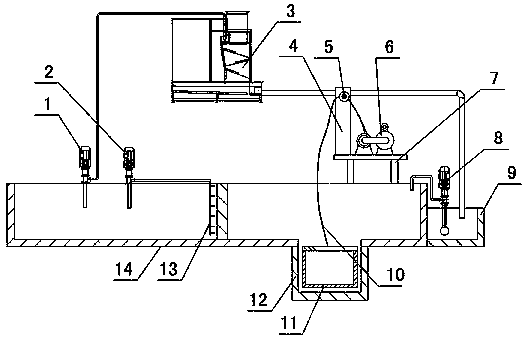

　　1.一種輕便式帶反沖洗除雜廢水回收裝置，包括帶過濾的廢水池(14)和除銹機構(3)，廢水池(14)右側設置有收集池(9)，收集池(9)通過排水管線與除銹機構(3)排水口連接相通，廢水池(14)的清水處通過進水管線與除銹機構(3)進水口連接相通，在進水管線上安裝有清水輸送泵(1)，收集池(9)通過輸送管線與廢水池(14)右側相通，在輸送管線上安裝有潛污泵(8)，在廢水池(14)頂部設置有工作臺(7)，工作臺(7)上設置有支撐架(4)，支撐架(4)上安裝有定滑輪(5)，其特征在于：在廢水池(14)的進水處橫向設置有除雜槽(12)，除雜槽(12)靠近廢水池(14)的過濾網，在除雜槽(12)內設置有與之相配合的清理槽(11)，清理槽(11)的槽深為30mm～60mm，在清理槽(11)上連接有鋼繩(10)，在工作臺(7)上安裝有卷揚機(6)，鋼繩(10)一端與清理槽(11)連接，另一端穿過定滑輪(5)與卷揚機(6)連接，對應廢水池(14)的過濾網在廢水池(14)的清水處設置有反沖洗管線(13)，反沖洗管線(13)上安裝有反沖洗水泵(2)。

　　2.根據權利要求1所述的輕便式帶反沖洗除雜廢水回收裝置，其特征在于：所述清理槽(11)頂部固定有連接板(15)，鋼繩(10)一端固定在連接板(15)上，另一端穿過定滑輪(5)與卷揚機(6)連接。

　　3.根據權利要求1或2所述的輕便式帶反沖洗除雜廢水回收裝置，其特征在于：所述清理槽(11)底部開設有直徑為1mm～3mm漏水孔，相鄰漏水孔之間的間距為30mm～60mm。

　　說明書

　　輕便式帶反沖洗除雜廢水回收裝置

　　技術領域

　　本發明屬于廢水處理技術領域，尤其涉及一種輕便式帶反沖洗除雜廢水回收裝置。

　　背景技術

　　目前，廢水處理是越來越受到關注，隨著廢水的增加，人們對廢水處理池的要求也越來越高。以前當一個廢水池用到一定時間，由于沉淀堆積，如果采用清理將花大量的人力及物力，故采用報廢的方式，然后再從旁邊設置一個新的廢水池，以便使用。目前為了節省國土資源，報廢的廢水也開始處理，有的再度利用，有的進行拆除，在進行處理時，費時費力�，F(xiàn)在市場也有一種帶過濾網的廢水回收池，沒有設置過濾網反沖洗機構，所以過濾網更換量大，使用成本較高。

　　發明內容

　　根據以上現有技術中的不足，本發明要解決的技術問題是：提供一種輕便式帶反沖洗除雜廢水回收裝置，其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快，使用成本低。

　　本發明所述的輕便式帶反沖洗除雜廢水回收裝置，包括帶過濾的廢水池和除銹機構，廢水池右側設置有收集池，收集池通過排水管線與除銹機構排水口連接相通，廢水池的清水處通過進水管線與除銹機構進水口連接相通，在進水管線上安裝有清水輸送泵，收集池通過輸送管線與廢水池右側相通，在輸送管線上安裝有潛污泵，在廢水池頂部設置有工作臺，工作臺上設置有支撐架，支撐架上安裝有定滑輪，其特征在于：在廢水池的進水處橫向設置有除雜槽，除雜槽靠近廢水池的過濾網，在除雜槽內設置有與之相配合的清理槽，清理槽的槽深為30mm～60mm，在清理槽上連接有鋼繩，在工作臺上安裝有卷揚機，鋼繩一端與清理槽連接，另一端穿過定滑輪與卷揚機連接，對應廢水池的過濾網在廢水池的清水處設置有反沖洗管線，反沖洗管線上安裝有反沖洗水泵。

　　本發明進一步優選所述清理槽頂部固定有連接板，鋼繩一端固定在連接板上，另一端穿過定滑輪與卷揚機連接。

　　為了合理降低勞動強度，優選所述清理槽底部開設有直徑為1mm～3mm漏水孔，相鄰漏水孔之間的間距為30mm～60mm。

　　與現有技術相比，本發明具有以下有益效果：

　　通過本發明所述的輕便式帶反沖洗除雜廢水回收裝置，其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快，一般只需2至4個小時就能完成，同時還可以適當縮小池體體積，從而進一步減小了池體的占地面積，節省國土資源，使用壽命長，維修方便，生產成本低，加之由于設置有反沖洗管線，所以提高了過濾網的使用壽命，降低了使用成本。
