申請日2015.11.21
公開(公告)日2017.05.31
IPC分類號D06F39/08
摘要
升降回收廢水再利用洗衣機，由洗衣機控制面板控制的裝在帶導向穩固柱的底座上的正反轉升降電機連接螺旋軸，洗衣機兩側設有與螺旋軸配合的螺旋套及與導向穩固柱配合的導向套、前面下端是可隨洗衣機升降的放水，該升降回收廢水再利用洗衣機，在洗衣操作中完成添加好待洗衣物、洗滌劑等后能自動升起，在洗衣機底下留出接水容器的空間，待洗滌、漂洗完成時及脫水時能夠使人們接出廢水在容器中，可以進行再利用，節水效果明顯、費用低廉，節能環保利國利民。
權利要求書
1.升降回收廢水再利用洗衣機，其特征在于：由洗衣機控制面板控制的裝在帶導向穩固柱的底座上的正反轉升降電機連接螺旋軸，洗衣機兩側設有與螺旋軸配合的螺旋套及與導向穩固柱配合的導向套、前面下端是可隨洗衣機升降的放水嘴。
2.根據權利要求1所述的升降回收廢水再利用洗衣機，其特征在于：在進行洗衣物放水時，在控制面板按下升起按鍵，正反轉升降電機帶動螺旋軸在螺旋套中順時針旋轉，洗衣機隨旋轉升起，導向套沿導向穩固柱滑動升高確保洗衣機穩定不搖晃。
說明書
升降回收廢水再利用洗衣機
技術領域
本發明涉及一種人們?nèi)粘Ｉ钪斜夭豢扇鄙俚目蓪U水回收再利用的升降回收廢水再利用洗衣機。
背景技術
目前人們在用的自動洗衣機，洗滌、漂洗、脫水連續一次完成，可謂方便快捷省力，但是自動洗衣機都是上連接自來水管自動上水、下連接下水道自動放水，方便省力的同時是將漂洗的水直接流進下水道，無法接出洗衣水、使廢水再利用，在水資源極度匱乏的當今是極大的浪費，如果將洗衣機架高底下留出接水的容器空間能接到廢水，又使得洗衣操作變得異常費勁，這種進退兩難的問題困擾著人們無所適從。
發明內容
為了解決上述提出的問題，本發明提供一種升降回收廢水再利用洗衣機，該升降回收廢水再利用洗衣機，在洗衣操作中完成添加好待洗衣物、洗滌劑等后能自動升起，在洗衣機底下留出接水容器的空間，待洗滌、漂洗完成時及脫水時能夠使人們接出廢水在容器中，可以進行再利用，節水效果明顯、費用低廉，節能環保利國利民。

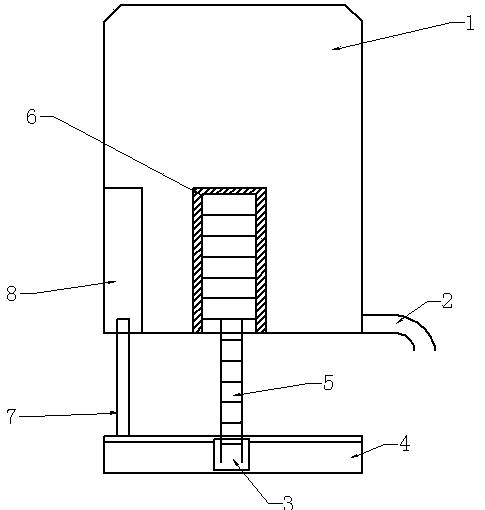

本發明的目的是這樣實現的，升降回收廢水再利用洗衣機，由洗衣機控制面板控制的裝在帶導向穩固柱的底座上的正反轉升降電機連接螺旋軸，洗衣機兩側設有與螺旋軸配合的螺旋套及與導向穩固柱配合的導向套、前面下端是可隨洗衣機升降的放水嘴，在進行洗衣物放水時，在控制面板按下升起按鍵，正反轉升降電機帶動螺旋軸在螺旋套中順時針旋轉，洗衣機隨旋轉升起，導向套沿導向穩固柱滑動升高確保洗衣機穩定不搖晃，在放水嘴下放置接水容器，放出廢水再利用，放水完成后正反轉升降電機自動反時針旋轉，洗衣機降至底座上可繼續進行洗滌衣物。
本發明的特點是，設計合理，整體結構和諧穩定，操作輕松連貫、簡捷，使用安全可靠。
