申請日2015.09.16

　　公開(公告)日2016.06.08

　　IPC分類號C02F9/04; C02F101/20

　　摘要

　　本實用新型涉及一種處理含重金屬污水的加工系統，屬于污水處理的技術領域。它包括加藥裝置、濃密機、調節池、一級中和池、二級中和池、斜管沉降池、曝氣池、沉淀池和清水池;所述加藥裝置通過管道分別連接于所述二級中和池和斜管沉降池，所述調節池通過管道分別與所述濃密機和一級中和池連接，所述二級中和池通過管道分別與所述一級中和池和斜管沉降池連接，所述氧氣曝氣池通過管道分別與所述斜管沉降池和所述沉淀池連接，所述沉淀池通過管道與所述清水池連接。本實用新型的優點是運行穩定，操作簡便，能有效處理含重金屬污水，為企業的穩定運行、節能減排和當?shù)氐沫h(huán)境保護帶來了明顯的經濟效益和社會效益。

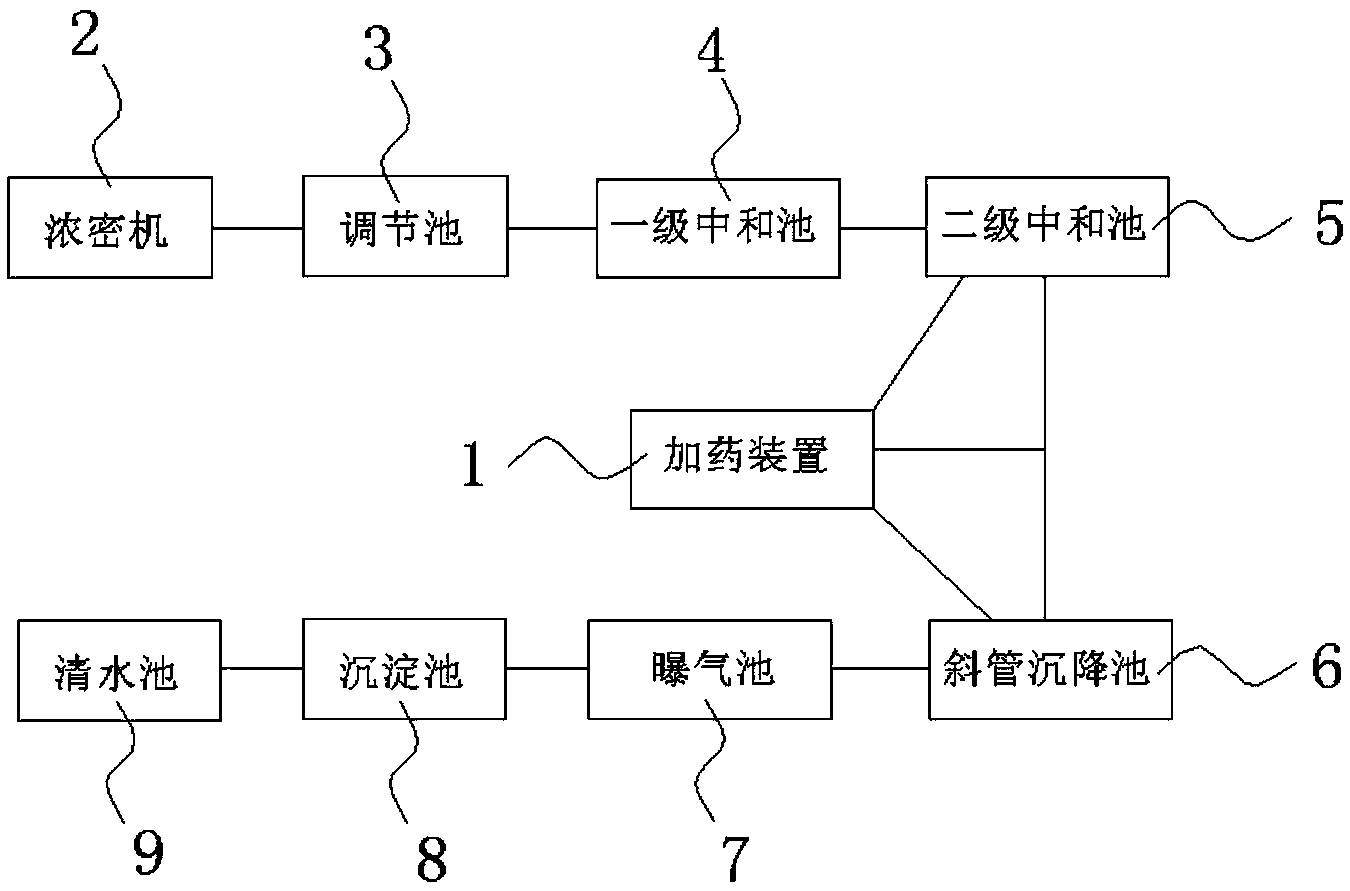

　　摘要附圖



　　權利要求書

　　1.一種處理含重金屬污水的加工系統，其特征在于：包括加藥裝置(1)、濃密機(2)、調節池(3)、一級中和池(4)、二級中和池(5)、斜管沉降池(6)、曝氣池(7)、沉淀池(8)和清水池(9);所述加藥裝置(1)通過管道分別連接于所述二級中和池(5)和斜管沉降池(6)，所述調節池(3)通過管道分別與所述濃密機(2)和一級中和池(4)連接，所述二級中和池(5)通過管道分別與所述一級中和池(4)和斜管沉降池(6)連接，所述曝氣池(7)通過管道分別與所述斜管沉降池(6)和所述沉淀池(8)連接，所述沉淀池(8)通過管道與所述清水池(9)連接。

　　2.根據權利要求1所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)通過管道與連接在所述二級中和池(5)和斜管沉降池(6)之間的管道連接。

　　3.根據權利要求2所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)包括本體(11)、電機(12)、加水管(13)、加藥管(14)、攪拌軸(15)、攪拌槳(16)、加藥箱(18)和出水管(19);所述電機(12)置于所述本體(11)外且可拆卸連接于所述本體(11)上;所述加水管(13)和加藥管(14)設置于所述本體(11)上;所述攪拌軸(15)位于所述本體(11)內，且該攪拌軸(15)的一端與所述電機(12)的輸出軸連接;所述攪拌槳(16)可拆卸連接于所述攪拌軸(15)上;所述加藥箱(18)通過出水管(19)與所述本體(11)連通。

　　4.根據權利要求3所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)還包括軸套(17)，該軸套(17)可拆卸連接于所述攪拌軸(15)上且固連于所述本體(11)上。

　　5.根據權利要求3所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)還包括閥門Ⅰ(110)，該閥門Ⅰ(110)設置于所述出水管(19)上。

　　6.根據權利要求3所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)還包括液位計(114)，該液位計(114)可拆卸連接于所述本體(11)上。

　　7.根據權利要求3所述的一種處理含重金屬污水的加工系統，其特征在于：所述加藥裝置(1)還包括計量泵(111)、電控箱(112)和閥門Ⅱ(113);所述計量泵(111)通過管道與所述加藥箱(18)連接;所述計量泵(111)與所述電控箱(112)通過電性連接;所述計量泵(111)設置有加藥管道，該加藥管道上設置有閥門Ⅱ(113)。

　　說明書

　　一種處理含重金屬污水的加工系統

　　技術領域

　　本實用新型屬于污水處理的技術領域，特別是指一種處理含重金屬污水的加工系統。

　　背景技術

　　隨著工業經濟的發展，涉重金屬的工業越來越多，重金屬排放污染也越來越嚴重。重金屬包括鉛、鋅、銅、鉻等，若是過量排放重金屬會對人體和環境造成嚴重的不良影響。因此，含重金屬的廢水需要進行處理后才能夠進行排放，以盡量降低對人體和環境的危害。

　　現有處理含重金屬污水時，污水處理系統不穩定，處理效果差，往往重金屬廢水經處理后還存在超標排放的缺點，該廢水在加工系統中循環，總水量難以平衡，給企業的安全生產、環保管理帶來了巨大隱患。

　　因此，開發出一種能有效處理含重金屬污水的加工系統成為了亟需解決的技術問題。

　　實用新型內容

　　本實用新型的目的是提供一種操作簡便、能有效處理含重金屬污水的加工系統。

　　本實用新型的技術方案是這樣實現的：一種處理含重金屬污水的加工系統，包括加藥裝置、濃密機、調節池、一級中和池、二級中和池、斜管沉降池、曝氣池、沉淀池和清水池;所述加藥裝置通過管道分別連接于所述二級中和池和斜管沉降池，所述調節池通過管道分別與所述濃密機和一級中和池連接，所述二級中和池通過管道分別與所述一級中和池和斜管沉降池連接，所述氧氣曝氣池通過管道分別與所述斜管沉降池和所述沉淀池連接，所述沉淀池通過管道與所述清水池連接。

　　進一步地，所述加藥裝置通過管道與連接在所述二級中和池和斜管沉降池之間的管道連接。

　　進一步地，所述加藥裝置包括本體、電機、加水管、加藥管、攪拌軸、攪拌槳、加藥箱和出水管;所述電機置于所述本體外且可拆卸連接于所述本體上;所述加水管和加藥管設置于所述本體上;所述攪拌軸位于所述本體內，且該攪拌軸的一端與所述電機的輸出軸連接;所述攪拌槳可拆卸連接于所述攪拌軸上;所述加藥箱通過出水管與所述本體連通。

　　進一步地，所述加藥裝置還包括軸套，該軸套可拆卸連接于所述攪拌軸上且固連于所述本體上。

　　進一步地，所述加藥裝置還包括閥門Ⅰ，該閥門Ⅰ設置于所述出水管上。

　　進一步地，所述加藥裝置還包括液位計，該液位計可拆卸連接于所述本體上。

　　進一步地，所述加藥裝置還包括計量泵、電控箱和閥門Ⅱ;所述計量泵通過管道與所述加藥箱連接;所述計量泵與所述電控箱通過電性連接;所述計量泵設置有加藥管道，該加藥管道上設置有閥門Ⅱ。

　　本實用新型的有益效果在于：(1)由加藥裝置、濃密機、調節池、一級中和池、二級中和池、斜管沉降池、曝氣池、沉淀池和清水池等組成的加工系統運行穩定，操作簡便，能有效處理含重金屬的污水。(2)經本加工系統處理后的污水能循環再利用，為達標排放提供了可靠保證，為企業的穩定運行、節能減排和當?shù)氐沫h(huán)境保護帶來了明顯的經濟效益和社會效益。
