申請日2015.11.21

　　公開(公告)日2017.05.31

　　IPC分類號B01D36/04

　　摘要

　　本發明屬于廢水處理技術領域，尤其涉及一種機械式除雜廢水回收裝置，其包括帶過濾的廢水池，在廢水池頂部設置有工作架，在廢水池的進水處橫向設置有除雜槽，除雜槽靠近廢水池的過濾網，在除雜槽內設置有與之相配合的清理槽，清理槽的槽深為30mm～60mm，在清理槽上豎直連接有可自由旋轉的絲桿，在絲桿上安裝有與之相匹配的絲母，絲母固定在工作架上，絲桿連接有電機，對應電機在工作架安裝有用于電機上下自由滑動的滑軌。通過本發明所述的機械式除雜廢水回收裝置，其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快，同時還可以適當縮小池體體積，從而進一步減小了池體的占地面積，節省國土資源。

　　權利要求書

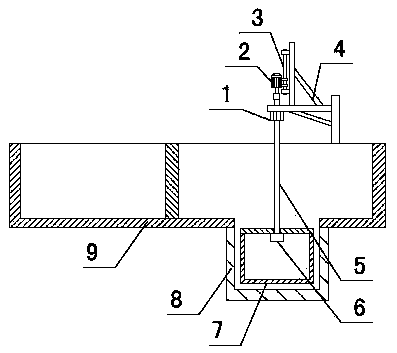

　　1.一種機械式除雜廢水回收裝置，包括帶過濾的廢水池(9)，在廢水池(9)頂部設置有工作架(4)，其特征在于：在廢水池(9)的進水處橫向設置有除雜槽(8)，除雜槽(8)靠近廢水池(9)的過濾網，在除雜槽(8)內設置有與之相配合的清理槽(7)，清理槽(7)的槽深為30mm～60mm，在清理槽(7)上豎直連接有可自由旋轉的絲桿(5)，在絲桿(5)上安裝有與之相匹配的絲母(1)，絲母(1)固定在工作架(4)上，絲桿(5)連接有電機(2)，對應電機(2)在工作架(4)安裝有用于電機(2)上下自由滑動的滑軌(3)。

　　2.根據權利要求1所述的機械式除雜廢水回收裝置，其特征在于：所述清理槽(7)頂部固定有連接板(10)，對應絲桿(5)底端在連接板(10)上開設有用于絲桿(5)自由轉動的通孔(11)，絲桿(5)底端穿過通孔(11)，在連接板(10)下部的絲桿(5)端上設置有防脫擋塊(6)。

　　3.根據權利要求1或2所述的機械式除雜廢水回收裝置，其特征在于：所述防脫擋塊(6)為圓柱體結構。

　　4.根據權利要求3所述的機械式除雜廢水回收裝置，其特征在于：所述清理槽(7)底部開設有直徑為1mm～3mm漏水孔，相鄰漏水孔之間的間距為30mm～60mm。

　　說明書

　　機械式除雜廢水回收裝置

　　技術領域

　　本發明屬于廢水處理技術領域，尤其涉及一種機械式除雜廢水回收裝置。

　　背景技術

　　目前，廢水處理是越來越受到關注，隨著廢水的增加，人們對廢水處理池的要求也越來越高。以前當一個廢水池用到一定時間，由于沉淀堆積，如果采用清理將花大量的人力及物力，故采用報廢的方式，然后再?gòu)呐赃呍O(shè)置一個新的廢水池，以便使用。目前為了節省國土資源，報廢的廢水也開始處理，有的再度利用，有的進行拆除，在進行處理時，費時費力。

　　發明內容

　　根據以上現有技術中的不足，本發明要解決的技術問題是：提供一種機械式除雜廢水回收裝置，其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快。

　　本發明所述的機械式除雜廢水回收裝置，包括帶過濾的廢水池，在廢水池頂部設置有工作架，其特征在于：在廢水池的進水處橫向設置有除雜槽，除雜槽靠近廢水池的過濾網，在除雜槽內設置有與之相配合的清理槽，清理槽的槽深為30mm～60mm，在清理槽上豎直連接有可自由旋轉的絲桿，在絲桿上安裝有與之相匹配的絲母，絲母固定在工作架上，絲桿連接有電機，對應電機在工作架安裝有用于電機上下自由滑動的滑軌。

　　本發明進一步優選所述清理槽頂部固定有連接板，對應絲桿底端在連接板上開設有用于絲桿自由轉動的通孔，絲桿底端穿過通孔，在連接板下部的絲桿端上設置有防脫擋塊。

　　為了方便制作，降低生產成本，優選所述防脫擋塊為圓柱體結構。

　　為了合理降低勞動強度，優選所述清理槽底部開設有直徑為1mm～3mm漏水孔，相鄰漏水孔之間的間距為30mm～60mm。

　　與現有技術相比，本發明具有以下有益效果：

　　通過本發明所述的機械式除雜廢水回收裝置，其結構簡單，對沉淀內的沉淀清理非常方便，減少了人工量，沉淀清理速度快，一般只需1至3個小時就能完成，同時還可以適當縮小池體體積，從而進一步減小了池體的占地面積，節省國土資源。
