申請日2015.11.20

　　公開(公告)日2016.02.03

　　IPC分類號B01D33/04; B01D33/056; C02F11/12; C02F11/14

　　摘要

　　本發明涉及一種污泥濃縮機構，具體的說是一種污泥濃縮濾帶機構，屬于環保設備技術領域。其包括殼體，殼體內左右兩側分別設有驅動滾筒和從動滾筒，驅動滾筒和從動滾筒之間套裝濃縮濾帶，從動滾筒一側的殼體上設有污泥進料口;濃縮濾帶上設有糾偏機構，糾偏機構壓緊濃縮濾帶;濃縮濾帶下端設有沖洗噴頭，從動滾筒上設有張緊機構。本發明結構簡單、緊湊、合理，工作穩定可靠;通過濾帶能夠充分濃縮污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　權利要求書

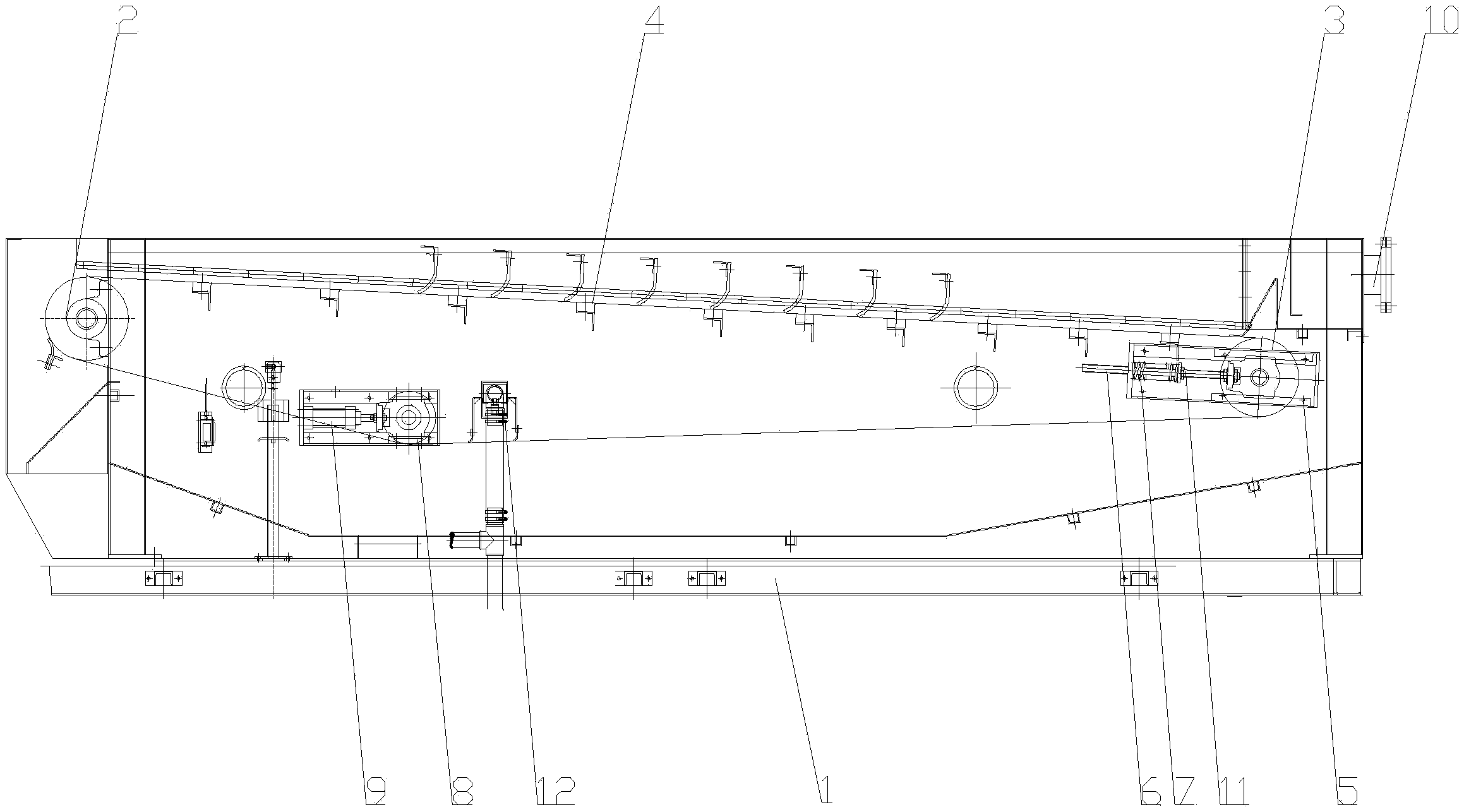

　　1.一種污泥濃縮濾帶機構，包括殼體(1)，其特征是：殼體(1)內左右兩側分別設有驅動滾筒(2)和從動滾筒(3)，驅動滾筒(2)和從動滾筒(3)之間套裝濃縮濾帶(4)，從動滾筒(3)一側的殼體(1)上設有污泥進料口(10);濃縮濾帶(4)上設有糾偏機構，糾偏機構壓緊濃縮濾帶(4);濃縮濾帶(4)下端設有沖洗噴頭(12)，從動滾筒(3)上設有張緊機構。

　　2.如權利要求1所述的污泥濃縮濾帶機構，其特征是：所述糾偏機構包括糾偏輪(8)和糾偏氣缸(9)，糾偏氣缸(9)的氣缸桿前端連接糾偏輪(8),糾偏輪(8)壓緊濃縮濾帶(4)。

　　3.如權利要求1所述的污泥濃縮濾帶機構，其特征是：所述張緊機構包括張緊支架(5)、張緊螺桿(6)、張緊彈簧(7)和鎖緊螺母(11)，從動滾筒(3)上連接張緊螺桿(6)，張緊螺桿(6)連接張緊支架(5)，張緊支架(5)和張緊螺桿(6)之間設有張緊彈簧(7)，張緊彈簧(7)一端壓緊張緊支架(5)，另一端通過鎖緊螺母(11)鎖緊。

　　說明書

　　污泥濃縮濾帶機構

　　技術領域

　　本發明涉及一種污泥濃縮機構，具體的說是一種污泥濃縮濾帶機構，屬于環保設備技術領域。

　　背景技術

　　隨著社會經濟的發展與城市化進程的加快，城鎮污水處理廠及伴隨產生的污泥數量快速增加。根據有關材料，2010年我國污水處理廠產生的污泥達到3億噸。由于污泥在脫水必須進行生化、絮凝處理，且脫水后污泥含有大量的細胞水和附著水，目前，幾乎所有的污水處理廠現有的設備與技術只能將污泥的含水率降低到80%左右，如要達到焚燒的要求-污泥的含水率低于50%要花費很高的成本，因此我國幾乎所有污水處理廠往往只能將污泥以填埋和堆放為主，從而引發了嚴重的環境污染問題。

　　現有技術中，污泥處理裝置通常包括獨立設置的污泥濃縮裝置和脫水機，進行污泥處理時，先利用污泥濃縮裝置對較稀的污泥進行濃縮，濃縮后水含量降低的污泥再進入脫水機脫水。這種污泥處理方式，一是設備投資大，設備占用空間大，能耗高，運行成本高;二是，已有的污泥濃縮裝置容易發生堵塞，從而工作效率低，運行成本高，且對于污泥的濃縮效果有限。近年來，也有人報道濃縮脫水一體機，但已有的濃縮脫水一體機的處理效果與傳統濃縮、脫水分體的裝置相比處理效果明顯降低。

　　發明內容

　　本發明的目的在于克服上述不足之處，從而提供一種污泥濃縮濾帶機構，通過濾帶能夠充分濃縮污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　按照本發明提供的技術方案，污泥濃縮濾帶機構包括殼體，其特征是：殼體內左右兩側分別設有驅動滾筒和從動滾筒，驅動滾筒和從動滾筒之間套裝濃縮濾帶，從動滾筒一側的殼體上設有污泥進料口;濃縮濾帶上設有糾偏機構，糾偏機構壓緊濃縮濾帶;濃縮濾帶下端設有沖洗噴頭，從動滾筒上設有張緊機構。

　　進一步的，糾偏機構包括糾偏輪和糾偏氣缸，糾偏氣缸的氣缸桿前端連接糾偏輪,糾偏輪壓緊濃縮濾帶。

　　進一步的，張緊機構包括張緊支架、張緊螺桿、張緊彈簧和鎖緊螺母，從動滾筒上連接張緊螺桿，張緊螺桿連接張緊支架，張緊支架和張緊螺桿之間設有張緊彈簧，張緊彈簧一端壓緊張緊支架，另一端通過鎖緊螺母鎖緊。

　　本發明與已有技術相比具有以下優點：

　　本發明結構簡單、緊湊、合理，工作穩定可靠;通過濾帶能夠充分濃縮污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。
