申請日2015.09.15

　　公開(公告)日2015.12.16

　　IPC分類號C02F9/14; C02F1/58; C02F3/32; C02F1/00; C02F1/50; C02F1/28; C02F1/32

　　摘要

　　本發明提供一種基于循環處理的污水處理設備，包括過濾池和處理池，所述過濾池的上部設有進水管，所述過濾池的下部通過連接管與所述處理池相連，所述處理池上設有出水管，所述過濾池的內壁上設有工作表面層，所述過濾池內從上到下依次設有粗過濾層、細過濾層和除臭層，所述處理池通過隔板依次分割成厭氧室、好氧室和消毒室;所述粗過濾層或/和細過濾層穿過所述過濾池側壁上的安裝孔活動安裝在所述過濾池內的托板上，所述托板上設有與所述粗過濾層和細過濾層底面上凸起相配的凹槽，所述安裝孔上設有密封蓋;所述厭氧室、好氧室和消毒室分別與回流管相連，所述回流管與連接管相連。

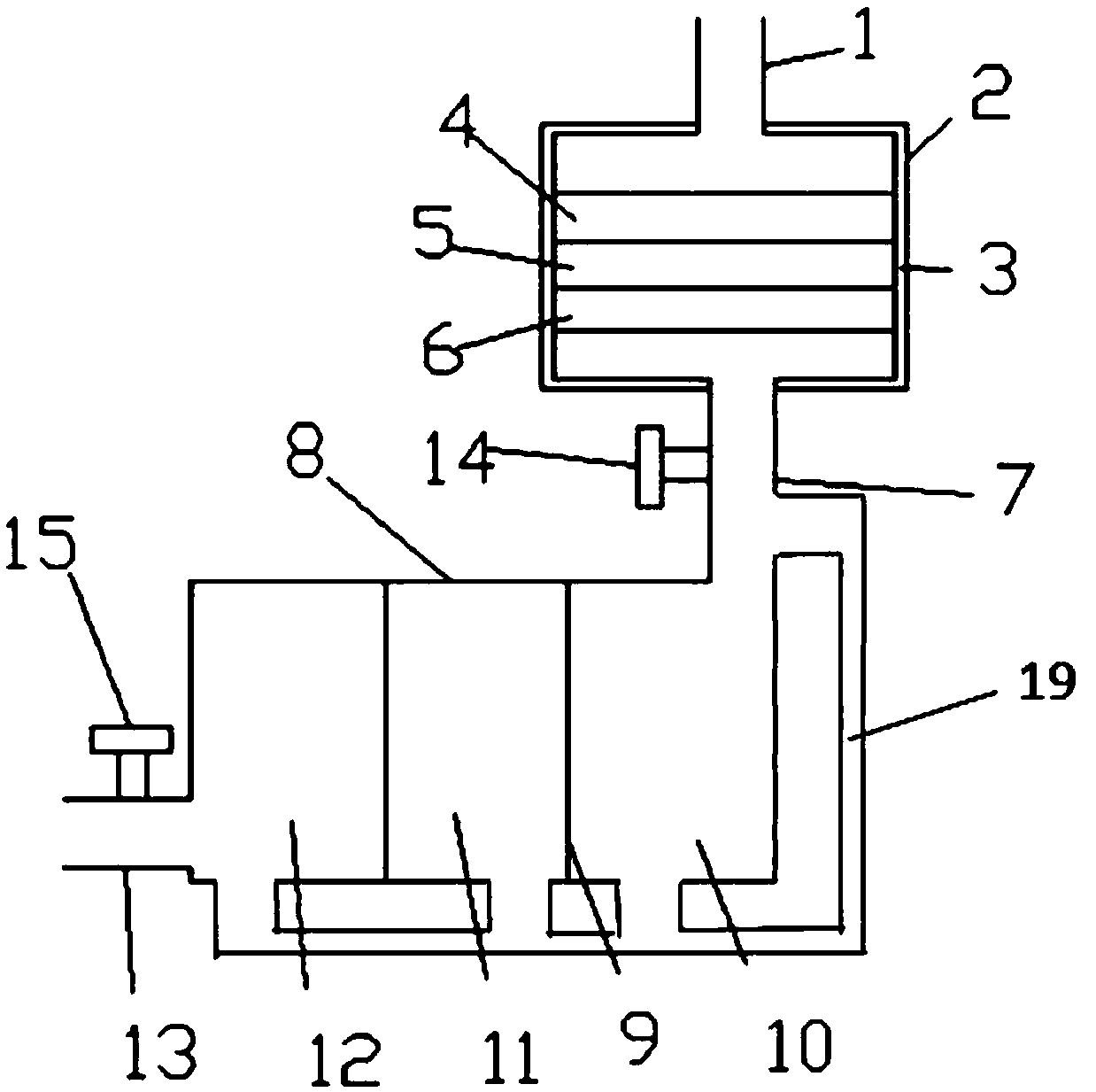

　　摘要附圖



　　權利要求書

　　1.一種基于循環處理的污水處理設備，其特征在于：包括過濾池和處理池，所述過濾池的上部設有進水管，所述過濾池的下部通過連接管與所述處理池相連，所述處理池上設有出水管，所述過濾池的內壁上設有工作表面層，所述過濾池內從上到下依次設有粗過濾層、細過濾層和除臭層，所述處理池通過隔板依次分割成厭氧室、好氧室和消毒室;所述粗過濾層或/和細過濾層穿過所述過濾池側壁上的安裝孔活動安裝在所述過濾池內的托板上，所述托板上設有與所述粗過濾層和細過濾層底面上凸起相配的凹槽，所述安裝孔上設有密封蓋;所述厭氧室、好氧室和消毒室分別與回流管相連，所述回流管與連接管相連。

　　2.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述除臭層內的材料為活性炭。

　　3.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述連接管上設置第一閥門。

　　4.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述出水管上設置第二閥門。

　　5.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述隔板上設置若干個孔洞。

　　6.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述工作表面層由聚四氟乙烯材料制成。

　　7.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述消毒室內設置紫外線燈管。

　　8.根據權利要求7所述的基于循環處理的污水處理設備，其特征在于：所述紫外線燈管的數量至少為1根，且均勻分布在消毒室內。

　　9.根據權利要求1所述的基于循環處理的污水處理設備，其特征在于：所述過濾池、處理池、隔板由不銹鋼材料制成。

　　說明書

　　一種基于循環處理的污水處理設備

　　技術領域

　　本發明涉及一種污水處理裝置，屬于水凈化技術領域。

　　背景技術

　　水資源是人類生產生活的最關鍵資源，可是如今，生態環境遭到嚴重破壞，水體污染嚴重，水資源的保護和水污染的治理成為現代社會最關注的問題。中國是一個干旱缺水嚴重的國家。淡水資源總量為28000億立方米，占全球水資源的6%，僅次于巴西、俄羅斯和加拿大，居世界第四位，但人均只有2200立方米，僅為世界平均水平的1/4、美國的1/5，是全球13個人均水資源最貧乏的國家之一�？鄢�難以利用的洪水涇流和散布在偏遠地區的地下水資源后，我國現實可利用的淡水資源量則更少，僅為11000億立方米左右，人均可利用水資源量約為900立方米，并且其分布極不均衡。到20世紀末，全國600多座城市中，已有400多個城市存在供水不足問題，其中比較嚴重的缺水城市達110個，全國城市缺水總量為60億立方米。我國水資源短缺、水污染嚴重、水土流失嚴重、水價嚴重偏低、水資源浪費嚴重。而且南方水多，北方水少。西部水少，沿海水多。據監測，目前全國多數城市地下水受到一定程度的點狀和面狀污染，且有逐年加重的趨勢。日趨嚴重的水污染不僅降低了水體的使用功能，進一步加劇了水資源短缺的矛盾，對我國正在實施的可持續發展戰略帶來了嚴重影響，而且還嚴重威脅到城市居民的飲水安全和人民群眾的健康。隨著城市化和經濟社會發展，土地被大量占用，非農業灌溉用水需求在急劇增加，農業與工業、農村與城市、生產與生活、生產與生態等諸多用水矛盾進一步加劇。盡管中國采取了最嚴格的耕地保護措施，但大量的農田和農業灌溉水源被城市和工業占用，耕地資源減少的勢頭難以逆轉，水資源短缺的壓力進一步增大。

　　對于在這種水資源短缺，水污染又嚴重的情況下，我們需要對被污染的水進行處理，使這些被污染的水處理后能重新被利用。特別是我們家用所產生的污水每天都會比較多，如果這些污水能被處理后重新利用就節約了不少水資源，在對污水進行水處理時，需要用到污水處理設備，生活中常用的污水處理設備結構較為簡單，污水處理效果不是很好，被處理后的污水還是很臟。

　　發明內容

　　本發明為了解決現有技術中存在的上述缺陷和不足，提供了一種基于循環處理的污水處理設備，可以及時清理污水中顆粒沉淀物，且可以循環處理過濾后的污水，大大提高了污水的處理效果。

　　為解決上述技術問題，本發明提供一種基于循環處理的污水處理設備，包括過濾池和處理池，所述過濾池的上部設有進水管，所述過濾池的下部通過連接管與所述處理池相連，所述處理池上設有出水管，所述過濾池的內壁上設有工作表面層，所述過濾池內從上到下依次設有粗過濾層、細過濾層和除臭層，所述處理池通過隔板依次分割成厭氧室、好氧室和消毒室;所述粗過濾層或/和細過濾層穿過所述過濾池側壁上的安裝孔活動安裝在所述過濾池內的托板上，所述托板上設有與所述粗過濾層和細過濾層底面上凸起相配的凹槽，所述安裝孔上設有密封蓋;所述厭氧室、好氧室和消毒室分別與回流管相連，所述回流管與連接管相連。

　　優選地，所述除臭層內的材料為活性炭。

　　優選地，所述連接管上設置第一閥門。

　　優選地，所述出水管上設置第二閥門。

　　優選地，所述隔板上設置若干個孔洞。

　　優選地，所述工作表面層由聚四氟乙烯材料制成。

　　優選地，所述消毒室內設置紫外線燈管。

　　優選地，所述紫外線燈管的數量至少為1根，且均勻分布在消毒室內。

　　優選地，所述過濾池、處理池、隔板由不銹鋼材料制成。

　　本發明所達到的有益技術效果：本發明提供的基于循環處理的污水處理設備，由于過濾池內從上到下依次設置粗過濾層、細過濾層、除臭層，可以對污水進行雙層過濾和除臭，這樣更有效的把污水里的污染物質過濾掉和把污水里的臭味除去;其中，粗過濾層或/和細過濾層活動安裝在所述過濾池內，當固體顆粒沉淀滿時可以及時從過濾池側壁上的安裝孔內將其抽出，并將固體沉淀物處理掉，大大提高了粗過濾或/和細過濾的過濾效果;由于處理由于過濾池內壁設置工作表面層，而工作表面層由聚四氟乙烯材料制成，這樣可以防止污染物粘附在過濾池表面，提高了設備的凈化效率;由于處理池通過隔板依次分隔成厭氧室、好氧室、消毒室，這樣可以去除過濾和除臭后的污水里的有機物，并對污水進行消毒處理;由于消毒室內設置紫外線燈管，紫外線燈管的數量至少為1根，且均勻分布在消毒室內可以進一步有效的對消毒室內的污水進行殺菌處理;除臭層內的材料為活性炭，對污水的吸附除臭效果更好;厭氧室、好氧室和消毒室分別通過回流管與連接管相連，起到循環處理從過濾池內出來的水的作用，大大提高了處理效果。
