申請日2015.11.04

　　公開(公告)日2016.01.27

　　IPC分類號B01D36/00; B01D29/56; B01D29/03

　　摘要

　　本發明公開了一種生活污水處理玻璃鋼一體化裝置，包括：玻璃鋼罐體，在所述玻璃鋼罐體內通過若干組過濾裝置從前往后依次設置有進水室、第一過濾室、第二過濾室、第三過濾室、第四過濾室、第五過濾室，在所述第五過濾室后端的玻璃鋼罐體內通過隔水板設置有排氣室，所述過濾裝置的結構包括：上過濾孔板和下過濾孔板，所述上過濾孔板的上端與玻璃鋼罐體的上端相連接，所述上過濾孔板的下端與玻璃鋼罐體的下端相分離，所述下過濾孔板的下端與玻璃鋼罐體的下端相連接，所述下過濾孔板的上端與玻璃鋼罐體的上端相分離，在所述玻璃鋼罐體的一側上端設置有與進水室相互連通的進水口。

　　權利要求書

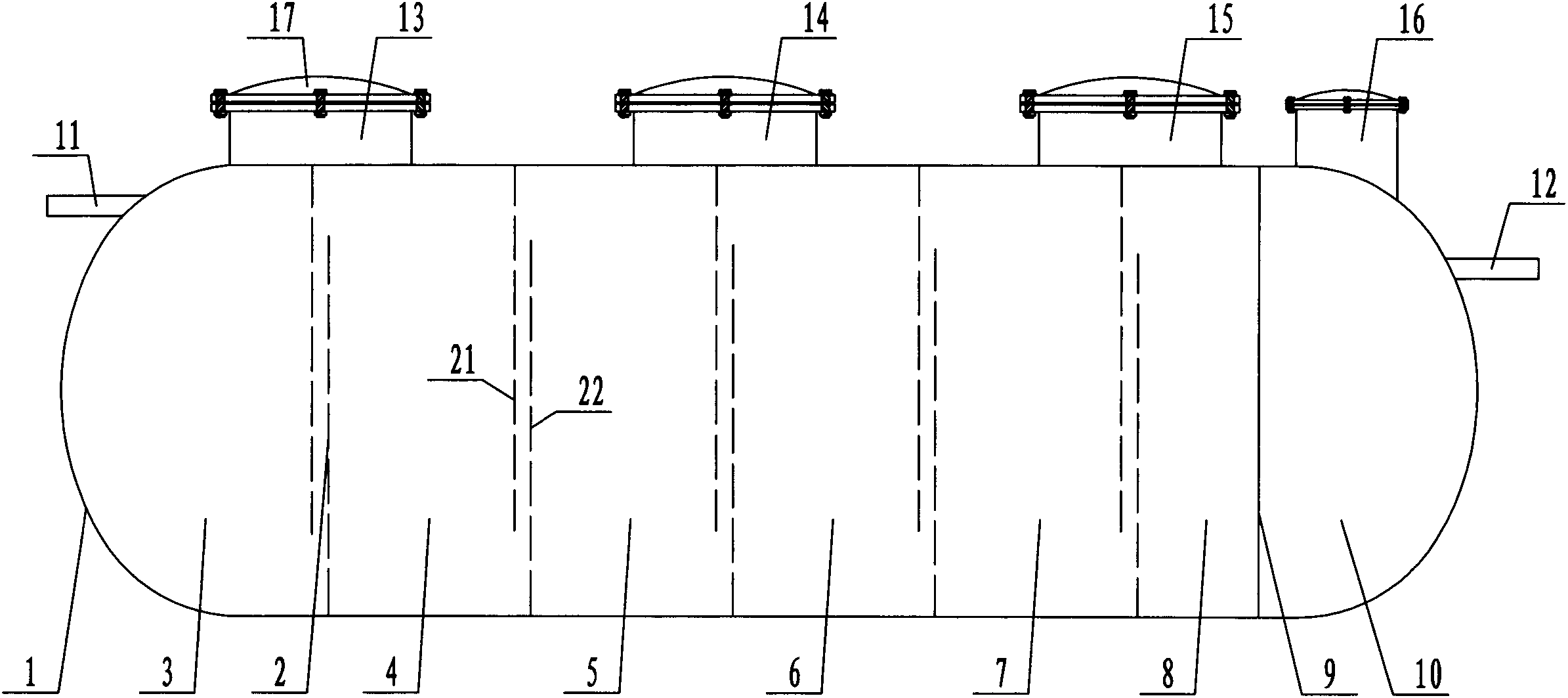

　　1.生活污水處理玻璃鋼一體化裝置，其特征在于：包括：玻璃鋼罐體(1)，在所述玻璃鋼罐體(1)內通過若干組過濾裝置(2)從前往后依次設置有進水室(3)、第一過濾室(4)、第二過濾室(5)、第三過濾室(6)、第四過濾室(7)、第五過濾室(8)，在所述第五過濾室(8)后端的玻璃鋼罐體(1)內通過隔水板(9)設置有排氣室(10)，所述過濾裝置(2)的結構包括：上過濾孔板(21) 和下過濾孔板(22)，所述上過濾孔板(21)的上端與玻璃鋼罐體(1)的上端相連接，所述上過濾孔板(21)的下端與玻璃鋼罐體(1)的下端相分離，所述下過濾孔板(22)的下端與玻璃鋼罐體(1)的下端相連接，所述下過濾孔板(22) 的上端與玻璃鋼罐體(1)的上端相分離，在所述玻璃鋼罐體(1)的一側上端設置有與進水室(3)相互連通的進水口(11)，在所述玻璃鋼罐體(1)的另一側上端設置有與排氣室(10)相互連通的排氣口(12)，在所述進水室(3)和第一過濾室(4)上端的玻璃鋼罐體(1)上設置有與進水室(3)和第一過濾室 (4)相互連通的第一抽水口(13)，在所述第二過濾室(5)和第三過濾室(6) 上端的玻璃鋼罐體(1)上設置有與第二過濾室(5)和第三過濾室(6)相互連通的第二抽水口(14)，在所述第四過濾室(7)和第五過濾室(8)上端的玻璃鋼罐體(1)上設置有與第四過濾室(7)和第五過濾室(8)相互連通的第三抽水口(15)，在所述排氣室(10)上端的玻璃鋼罐體(1)上設置有與其相互連通的排氣裝置檢修口(16)，在所述第一抽水口(13)、第二抽水口(14)、第三抽水口(15)和排氣裝置檢修口(16)上分別設置有上蓋(17)。

　　說明書

　　生活污水處理玻璃鋼一體化裝置

　　技術領域

　　本發明涉及一種污水處理設備，尤其涉及一種生活污水處理玻璃鋼一體化裝置。

　　背景技術

　　目前處理農村生活廢水、有機物及氮的濃度基本按照城市污水進行設計，水經過處理后可以達到城市二級污水處理廠一級標準，最初設計的時候是按照城市污水處理廠的進水水質標準進行設計，但在實際操作中發現污水中有機物及氨氮的數值都比城市污水處理廠的高，主要是因為農村生活污水在化糞池中停留時間短，含有大量的細小懸浮物。目前農村生活污水處理設備一般都為金屬結構，耐腐蝕性差、成本高，且對化糞池中大量細小懸浮不能有效去除，水處理難以達標。

　　發明內容

　　本發明所要解決的技術問題是：提供一種使用方便的生活污水處理玻璃鋼一體化裝置。

　　為了解決上述技術問題，本發明采用的技術方案是：生活污水處理玻璃鋼一體化裝置，包括：玻璃鋼罐體，在所述玻璃鋼罐體內通過若干組過濾裝置從前往后依次設置有進水室、第一過濾室、第二過濾室、第三過濾室、第四過濾室、第五過濾室，在所述第五過濾室后端的玻璃鋼罐體內通過隔水板設置有排氣室，所述過濾裝置的結構包括：上過濾孔板和下過濾孔板，所述上過濾孔板的上端與玻璃鋼罐體的上端相連接，所述上過濾孔板的下端與玻璃鋼罐體的下端相分離，所述下過濾孔板的下端與玻璃鋼罐體的下端相連接，所述下過濾孔板的上端與玻璃鋼罐體的上端相分離，在所述玻璃鋼罐體的一側上端設置有與進水室相互連通的進水口，在所述玻璃鋼罐體的另一側上端設置有與排氣室相互連通的排氣口，在所述進水室和第一過濾室上端的玻璃鋼罐體上設置有與進水室和第一過濾室相互連通的第一抽水口，在所述第二過濾室和第三過濾室上端的玻璃鋼罐體上設置有與第二過濾室和第三過濾室相互連通的第二抽水口，在所述第四過濾室和第五過濾室上端的玻璃鋼罐體上設置有與第四過濾室和第五過濾室相互連通的第三抽水口，在所述排氣室上端的玻璃鋼罐體上設置有與其相互連通的排氣裝置檢修口，在所述第一抽水口、第二抽水口、第三抽水口和排氣裝置檢修口上分別設置有上蓋。

　　本發明的優點是：上述生活污水處理玻璃鋼一體化裝置，結構簡單，安裝方便，占地面積小，采用玻璃鋼結構代替了原來的金屬結構，耐壓耐腐蝕，使用壽命長，同時通過在罐體內設置多層過濾裝置能夠有效去除生活污水中的細小懸浮物，使用方便，抽取污水順暢，污泥減量可以達到95%以上。
