申請日2015.11.20

　　公開(公告)日2016.01.20

　　IPC分類號B01D33/04; B01D33/056; B01D33/50; C02F11/12

　　摘要

　　本發明涉及一種濾帶機構，具體的說是一種污泥壓濾濾帶機構，屬于環保設備技術領域。其包括殼體，殼體內兩側分別設有上驅動滾筒和上從動滾筒，上驅動滾筒和上從動滾筒之間套裝上濾帶。上濾帶上端設有上糾偏機構，上糾偏機構壓緊上濾帶。上驅動滾筒下方設有下驅動滾筒，上從動滾筒下方設有下從動滾筒，下驅動滾筒和下從動滾筒之間套裝下濾帶。下濾帶下端設有下糾偏機構，下糾偏機構壓緊下濾帶。本發明結構簡單、緊湊、合理，通過上下濾帶和壓輪之間的作用能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　權利要求書

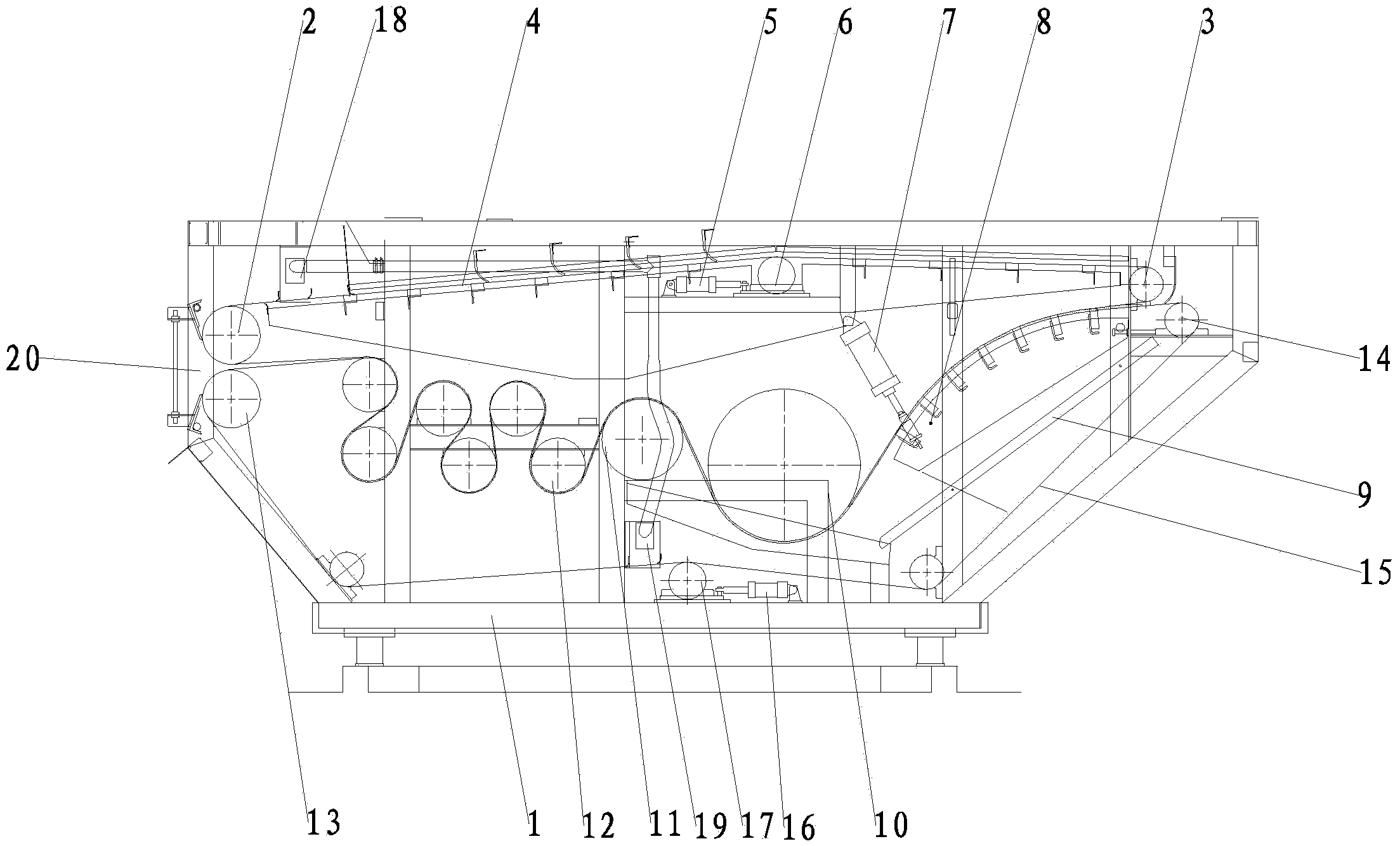

　　1.一種污泥壓濾濾帶機構，包括殼體(1)，其特征是：殼體(1)內兩側分別設有上驅動滾筒(2)和上從動滾筒(3)，上驅動滾筒(2)和上從動滾筒(3)之間套裝上濾帶(4);上濾帶(4)上端設有上糾偏機構，上糾偏機構壓緊上濾帶(4);上驅動滾筒(2)下方設有下驅動滾筒(13)，上從動滾筒(3)下方設有下從動滾筒(14)，下驅動滾筒(13)和下從動滾筒(14)之間套裝下濾帶(15);下濾帶(15)下端設有下糾偏機構，下糾偏機構壓緊下濾帶(15);上濾帶(4)和下濾帶(15)之間設有張緊機構，張緊機構壓緊上濾帶(4)和下濾帶(15);上濾帶(4)下半段和下濾帶(15)上半段依次繞過一個第一壓輪(10)、一個第二壓輪(11)和多個第三壓輪(12);上濾帶(4)上端設有上沖洗噴頭(18)，下濾帶(15)上端設有下沖洗噴頭(19);殼體(1)上設有出料口(20)，出料口(20)位于上驅動滾筒(2)和下驅動滾筒(13)之間。

　　2.如權利要求1所述的污泥壓濾濾帶機構，其特征是：所述上糾偏機構包括上糾偏氣缸(5)和上糾偏輪(6)，上糾偏氣缸(5)的氣缸桿前端連接上糾偏輪(6)，上糾偏輪(6)壓緊上濾帶(4)。

　　3.如權利要求1所述的污泥壓濾濾帶機構，其特征是：所述下糾偏機構包括下糾偏氣缸(16)和下糾偏輪(17)，下糾偏氣缸(16)的氣缸桿前端連接下糾偏輪(17)，下糾偏輪(17)壓緊下濾帶(15)。

　　4.如權利要求1所述的污泥壓濾濾帶機構，其特征是：所述張緊機構包括張緊氣缸(7)和張緊支架(8)，張緊氣缸(7)前端連接張緊支架(8)，張緊支架(8)壓緊上濾帶(4)和下濾帶(15)。

　　5.如權利要求1所述的污泥壓濾濾帶機構，其特征是：所述第一壓輪(10)的直徑大于第二壓輪(11)的直徑，第二壓輪(11)的直徑大于第三壓輪(12)的直徑。

　　6.如權利要求1所述的污泥壓濾濾帶機構，其特征是：所述下濾帶(15)下方設有集液盤(9)。

　　說明書

　　污泥壓濾濾帶機構

　　技術領域

　　本發明涉及一種濾帶機構，具體的說是一種污泥壓濾濾帶機構，屬于環保設備技術領域。

　　背景技術

　　現有技術中，污泥處理裝置通常包括獨立設置的污泥濃縮裝置和脫水機，進行污泥處理時，先利用污泥濃縮裝置對較稀的污泥進行濃縮，濃縮后水含量降低的污泥再進入脫水機脫水。這種污泥處理方式，一是設備投資大，設備占用空間大，能耗高，運行成本高;二是，已有的污泥濃縮裝置容易發生堵塞，從而工作效率低，運行成本高，且對于污泥的濃縮效果有限。近年來，也有人報道濃縮脫水一體機，但已有的濃縮脫水一體機的處理效果與傳統濃縮、脫水分體的裝置相比處理效果明顯降低。

　　發明內容

　　本發明的目的在于克服上述不足之處，從而提供一種污泥壓濾濾帶機構，通過上下濾帶和壓輪之間的作用能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。

　　按照本發明提供的技術方案，污泥壓濾濾帶機構包括殼體，其特征是：殼體內兩側分別設有上驅動滾筒和上從動滾筒，上驅動滾筒和上從動滾筒之間套裝上濾帶;上濾帶上端設有上糾偏機構，上糾偏機構壓緊上濾帶;上驅動滾筒下方設有下驅動滾筒，上從動滾筒下方設有下從動滾筒，下驅動滾筒和下從動滾筒之間套裝下濾帶;下濾帶下端設有下糾偏機構，下糾偏機構壓緊下濾帶;上濾帶和下濾帶之間設有張緊機構，張緊機構壓緊上濾帶和下濾帶;上濾帶下半段和下濾帶上半段依次繞過一個第一壓輪、一個第二壓輪和多個第三壓輪;上濾帶上端設有上沖洗噴頭，下濾帶上端設有下沖洗噴頭;殼體上設有出料口，出料口位于上驅動滾筒和下驅動滾筒之間。

　　進一步的，上糾偏機構包括上糾偏氣缸和上糾偏輪，上糾偏氣缸的氣缸桿前端連接上糾偏輪，上糾偏輪壓緊上濾帶。

　　進一步的，下糾偏機構包括下糾偏氣缸和下糾偏輪，下糾偏氣缸的氣缸桿前端連接下糾偏輪，下糾偏輪壓緊下濾帶。

　　進一步的，張緊機構包括張緊氣缸和張緊支架，張緊氣缸前端連接張緊支架，張緊支架壓緊上濾帶和下濾帶。

　　進一步的，第一壓輪的直徑大于第二壓輪的直徑，第二壓輪的直徑大于第三壓輪的直徑。

　　進一步的，下濾帶下方設有集液盤。

　　本發明與已有技術相比具有以下優點：

　　本發明結構簡單、緊湊、合理，通過上下濾帶和壓輪之間的作用能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量，降低了運行成本。
