申請日2015.11.04

　　公開(公告)日2016.03.09

　　IPC分類號C02F1/44

　　摘要

　　本實用新型提供污水處理膜架動力膜,污水處理膜架動力膜，包括進水管道、布水器、生物反應池、報警器、水位自動檢測儀、模架、動力膜、蓄水池和排水管道，所述生物反應池的上端設有布水器，所述布水器的一端連接有進水管道，所述生物反應池內設有水位檢測儀，所述蓄水池的上端通過第二連接管與生物反應池連接，所述第二連接管上設有第二加壓泵，所述蓄水池的上部安裝有模架，所述模架的外表面上設有動力膜，所述蓄水池的底端一側設有排水管道。與現有技術相比，本實用新型具有如下的有益效果：本實用新型的污水處理膜架動力膜，提高了過濾效率，改善了運行條件，節約了清水資源。

　　權利要求書

　　1.污水處理膜架動力膜，包括進水管道(1)、布水器(2)、生物反應池(3)、報警器(4)、水位自動檢測儀(5)、第一連接管(6)、第一加壓泵(7)、第二連接管(8)、第二加壓泵(9)、模架(10)、動力膜(11)、蓄水池(12)和排水管道(13)，其特征在于：所述生物反應池(3)的上端設有布水器(2)，所述布水器(2)的一端連接有進水管道(1)，所述生物反應池(3)內設有水位檢測儀(5)，所述水位檢測儀(5)的一端連接有報警器(4)，所述生物反應池(3)內設有生物反應器，所述生物反應池(3)的底部通過第一連接管(6)與蓄水池(12)連接，所述第一連接管(6)設有第一加壓泵(7)，所述蓄水池(12)的上端通過第二連接管(8)與生物反應池(3)連接，所述第二連接管(8)上設有第二加壓泵(9)，所述蓄水池(12)的上部安裝有模架(10)，所述模架(10)的外表面上設有動力膜(11)，所述蓄水池(12)的底端一側設有排水管道(13)。

　　2.根據權利要求1所述的污水處理膜架動力膜，其特征在于：所述動力膜(11)的厚度為5～25mm，且動力膜(11)與模架(10)之間有0.002～0.01mm的間隙。

　　3.根據權利要求1所述的污水處理膜架動力膜，其特征在于：：所述模架(10)與蓄水池(12)內壁傾斜的角度在30°～50°之間。

　　說明書

　　污水處理膜架動力膜

　　技術領域

　　本實用新型是污水處理膜架動力膜，屬于污水處理技術領域。

　　背景技術

　　目前，國內冶金﹑礦山﹑發電﹑采煤等行業在生產過程中會不斷的產生大量的工業廢水，為了節約能源即水資源，降低生產成本，進而也改善了排放條件，降低廢水排放的二次污染，所以對工廠廢水要實施利用。傳統采用工業廢水利用的設備有沙石過濾器，纖維過濾器，核桃皮過濾器等等。以上的各種過濾器設備普遍存在的問題是：過濾效率低，維護成本高，經常堵塞需要周期性的時時反沖洗，嚴重的浪費清水資源。就砂石過濾器而言，砂石過濾器設備的頂層均勻布滿1m左右厚度的石英砂，污水從石英砂上表面進入設備，通過石英砂對污染物的攔截，清水從石英砂的下表面流出。該設備短周期運行后，污水中的污染物將滯留在石英砂的上表面并越積越厚，同時污水中的污染物也將石英砂之間的間隙填滿堵死，此時污水就不流動了，石英砂下表面也得不到清水流出。為了要重新恢復過濾條件，必須采用大量的清水將石英砂上表面滯留的污染物層及石英砂之間填滿堵死的污染物沖刷﹑清洗干凈。這樣周而復始，使設備運行成本高，維護復雜，生產效率低，浪費清水資源等。所以以上工廠生產需要，要對以上過濾設備進行改進，使之節能降耗，并使污水處理達到中水回用的要求。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型目的是提供污水處理膜架動力膜，以解決上述背景技術中提出的問題,本實用新型的提高了過濾效率，改善了運行條件，節約了清水資源。

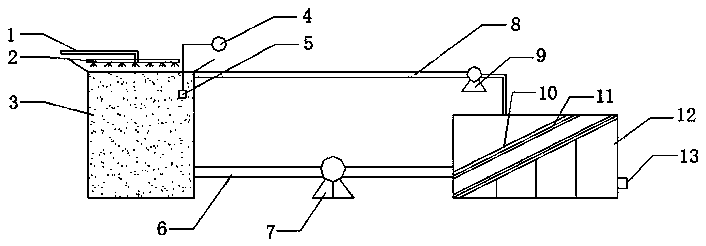

　　為了實現上述目的，本實用新型是通過如下的技術方案來實現：污水處理膜架動力膜，包括進水管道、布水器、生物反應池、報警器、水位自動檢測儀、第一連接管、第一加壓泵、第二連接管、第二加壓泵、模架、動力膜、蓄水池和排水管道，所述生物反應池的上端設有布水器，所述布水器的一端連接有進水管道，所述生物反應池內設有水位檢測儀，所述水位檢測儀的一端連接有報警器，所述生物反應池內設有生物反應器，所述生物反應池的底部通過第一連接管與蓄水池連接，所述第一連接管設有第一加壓泵，所述蓄水池的上端通過第二連接管與生物反應池連接，所述第二連接管上設有第二加壓泵，所述蓄水池的上部安裝有模架，所述模架的外表面上設有動力膜，所述蓄水池的底端一側設有排水管道。

　　進一步地，所述動力膜的厚度為5～25mm，且動力膜與膜架之間有0.002～0.01mm的間隙。

　　進一步地，所述模架與蓄水池內壁傾斜的角度在30°～50°之間。

　　本實用新型的有益效果：本實用新型的污水處理膜架動力膜，提高了過濾效率，改善了運行條件，節約了清水資源。
