申請日2015.09.15

　　公開(公告)日2015.12.30

　　IPC分類號C02F103/36; C02F9/14

　　摘要

　　本實用新型提供了一種用于神經節苷脂生產過程中的廢水處理裝置，該廢水處理裝置包括：廢水集液池、沉淀池、預處理池、反應裝置、消毒池和中和過濾池，通過沉淀、吸附、厭氧處理、好氧處理、消毒和過濾對神經節苷脂生產過程中的廢水進行綜合處理。本實用新型的用于神經節苷脂生產過程中的廢水處理裝置，可有效去除廢水中的大小顆粒物和蛋白質等有機分子，使排出液的COD值達到排放標準的要求，不會產生二次污染，同時還具有節約資源與能源、工藝簡單、運行費用低等優點。

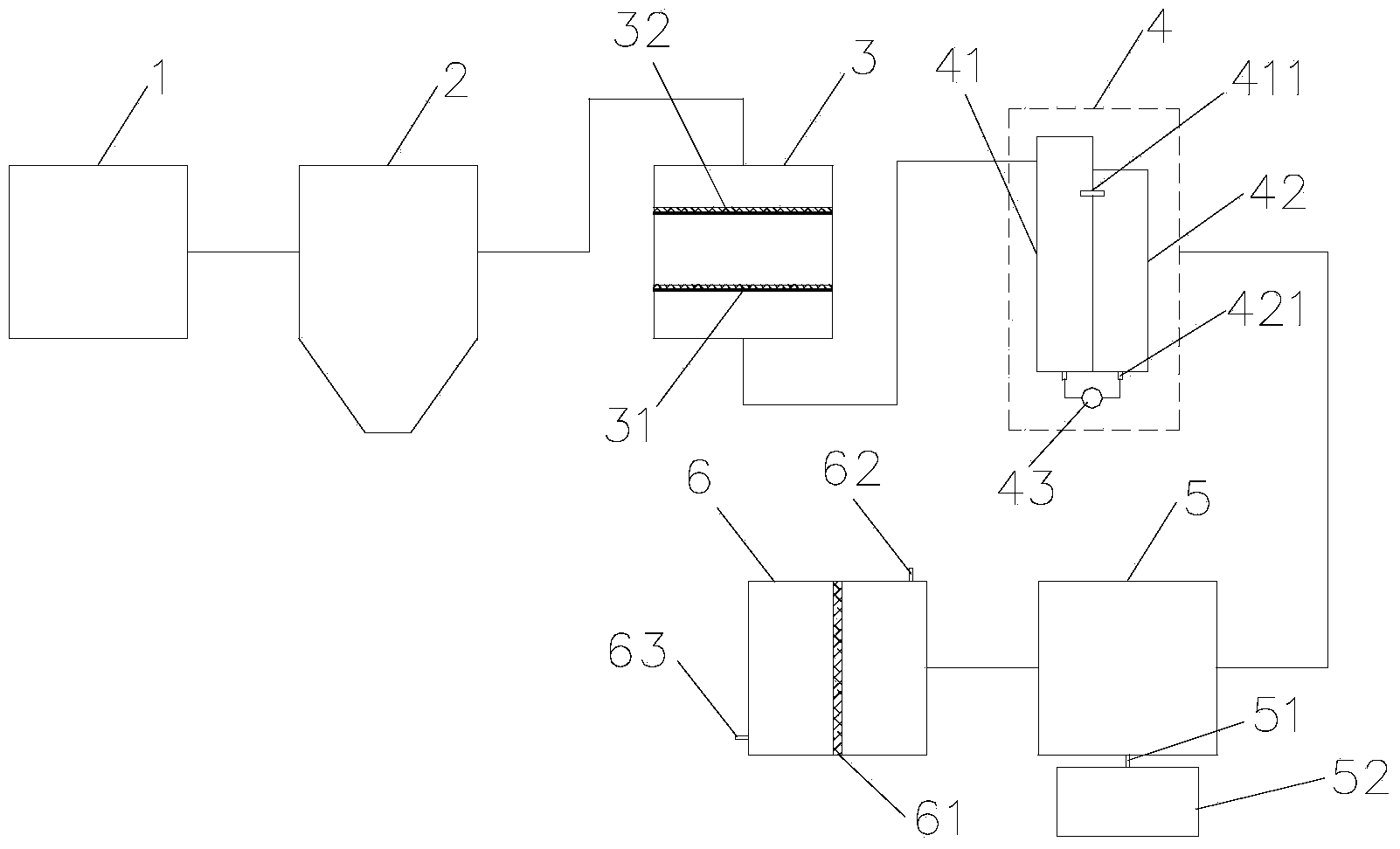

　　摘要附圖



　　權利要求書

　　1.一種用于神經節苷脂生產過程中的廢水處理裝置，其特征在于， 所述廢水處理裝置至少包括：

　　廢水集液池，用于對生產過程中產生的廢水進行收集并貯存得到待處 理廢液;

　　沉淀池，用于對所述待處理廢水進行沉降處理，去除所述待處理廢液 中的大顆粒懸浮物得到預處理廢液;

　　預處理池，用于對所述預處理廢液進行吸附處理，去除所述預處理廢 液中的小顆粒懸浮物和大分子蛋白質得到待反應廢液;

　　反應裝置，包括厭氧反應池和好氧反應池，用于對所述待反應廢液先 后進行厭氧反應和好氧反應，分解所述待反應廢液中的小分子蛋白質和其 他有機物得到待消毒廢液;

　　消毒池，用于對所述待消毒廢液進行臭氧消毒處理，消毒殺菌后得到 待過濾廢液;

　　中和過濾池，用于對所述待過濾廢液進行過濾和pH值調節，處理完 成后得到待排放液并將其排出裝置。

　　2.權利要求1所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述沉淀池上部呈圓柱形，底部呈倒圓臺形，所述圓臺形側 邊與水平面的夾角為30°。

　　3.權利要求1所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述預處理池設有隔板和填料層，所述填料層位于隔板上， 所述隔板上均勻設有若干用于液體通過的過流孔。

　　4.權利要求3所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述填料層的填料為火山巖濾料。

　　5.權利要求1所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述厭氧反應池的上部開設有溢流口，所述厭氧反應池的液 位高于好氧反應池液位，所述好氧反應池的底部設有出液口，所述出液口 通過回流泵與所述厭氧反應池的底部連接。

　　6.權利要求1所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述消毒池設有進氣口，并通過所述進氣口連接臭氧發生器。

　　7.權利要求1所述的用于神經節苷脂生產過程中的廢水處理裝置， 其特征在于，所述中和過濾池設有活性碳過濾層、酸堿液入口和排水口。

　　說明書

　　一種用于神經節苷脂生產過程中的廢水處理裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，尤其涉及一種用于神經節苷脂生 產過程中的廢水處理裝置。

　　背景技術

　　神經節苷脂是存在于細胞膜表面的一類酸性鞘糖脂，對神經系統的發 育再生至關重要。神經節苷脂可以提高神經細胞興奮性、增強其他神經營 養因子的作用，參與神經系統早期損傷的修復，可用于治療老年性癡呆和 其他神經性疾病。但神經節苷脂結構非常復雜，目前還不能通關化學或生 物的方法合成，只能依賴生物提取方法獲得。由于神經節苷脂在神經系統 中含量最高，因此提取原料宜首選各種哺乳動物的腦組織，如豬腦、牛腦 和羊腦都被視為較好的原料，但從來源考慮，豬腦最具潛力。

　　神經節苷脂的提取和純化過程中會產生大量生產廢水，生產廢水主要 來自沖洗水和精餾塔殘夜。在現有技術中，一般通過生物處理技術對生產 廢水進行處理。生物處理技術主要包括好氧法、厭氧法及厭氧一好氧組合， 上述處理工藝雖對COD有一定的去除率，但卻無法使出水達標。授權公 告號為CN100395192C的專利授權文件中公開了一種產生于由動物腦組 織提取神經節苷脂過程中的廢水處理方法，其主要步驟為蛋白質等電點沉 淀、厭氧—好氧生物處理、Fenton氧化及化學沉淀。盡管通過上述方法處 理的廢水能夠達到排放標準，但是該方法步驟復雜，條件要求極為苛刻， 稍有不慎就會影響到最終的COD去除率。

　　因此，如何發明一種操作簡單、COD去除率高的用于神經節苷脂生 產過程中的廢水處理裝置是本領域技術人員有待解決的技術難題。

　　實用新型內容

　　本實用新型為要解決的技術問題提供了一種用于神經節苷脂生產過 程中的廢水處理裝置，COD去除率高，不會產生二次污染，同時還具有節 約資源與能源、工藝簡單、運行費用低等優點。

　　為解決上述技術問題，本實用新型包括以下的技術方案：

　　一種用于神經節苷脂生產過程中的廢水處理裝置，所述廢水處理裝置 包括：

　　廢水集液池，用于對生產過程中產生的廢水進行收集并貯存得到待處 理廢液;

　　沉淀池，用于對所述待處理廢水進行沉降處理，去除所述待處理廢液 中的大顆粒懸浮物得到預處理廢液;

　　預處理池，用于對所述預處理廢液進行吸附處理，去除所述預處理廢 液中的小顆粒懸浮物和大分子蛋白質得到待反應廢液;

　　反應裝置，包括厭氧反應池和好氧反應池，用于對所述待反應廢液先 后進行厭氧反應和好氧反應，分解所述待反應廢液中的小分子蛋白質和其 他有機物得到待消毒廢液;

　　消毒池，用于對所述待消毒廢液進行臭氧消毒處理，消毒殺菌后得到 待過濾廢液;

　　中和過濾池，用于對所述待過濾廢液進行過濾和pH值調節，處理完 成后得到待排放液并將其排出裝置。

　　本實用新型通過沉淀、吸附、厭氧處理、好氧處理、消毒和過濾對神 經節苷脂生產過程中的廢水進行處理，可有效去除廢水中的的大小顆粒物 和蛋白質等有機分子，使排出液的COD值達到排放標準的要求。本實用 新型對反應條件的要求不嚴苛，操作簡單，自動化程度高，不會產生二次 污染，同時還具有節能環保的優點。

　　作為優選地，所述沉淀池上部呈圓柱形，底部呈倒圓臺形，所述圓臺 形側邊與水平面的夾角為30°。底部具有一定的傾斜角，可以提高沉淀效 率，縮短沉淀時間，減小沉淀池體積，同時也方便池底污泥的排出。

　　作為優選地，所述預處理池設有隔板和填料層，所述填料層位于隔板 上，所述隔板上均勻設有若干用于液體通過的過流孔。

　　作為優選地，所述填料層的填料為火山巖濾料。

　　本實用新型通過多層隔板和填料層的設置可有效吸附生產廢水中的 大小顆粒物，以火山巖濾料作為填料組分，是由于火山巖濾料成分包括硅、 鋁、錳、鐵等幾十種礦物質和微量元素，形狀接近圓顆粒且為多孔介質， 能夠起到很好的吸附效果，同時其含有的重金屬成分可以使得大分子蛋白 質變性絮凝方便去除。

　　作為優選地，所述厭氧反應池的上部開設有溢流口，所述厭氧反應池 的液位高于好氧反應池液位，所述好氧反應池的底部設有出液口，所述出 液口通過回流泵與所述厭氧反應池的底部連接。厭氧反應池的液位高于好 氧反應池液位，厭氧反應池內的液體通過溢流口進入好氧反應池進行好氧 處理，處理后經回流泵重新回流至厭氧反應池，如此循環直至達到規定的 參數為止，有效提高了COD去除率。

　　作為優選地，所述消毒池設有進氣口，并通過所述進氣口連接臭氧發 生器。臭氧具有很強的滅菌或抑菌作用，可有效除去廢水中的細菌、真菌 等微生物。

　　進一步優選地，所述中和過濾池設有活性碳過濾層、酸堿液入口和排 水口。活性碳過濾層對生產廢水進行進一步過濾，并通過酸堿液入口注入 適當?shù)乃嵋夯驂A液將生產廢水的pH值調整到符合排放標準后在排出裝 置。

　　本實用新型的有益效果如下：

　　本實用新型的用于神經節苷脂生產過程中的廢水處理裝置，通過沉 淀、吸附、厭氧處理、好氧處理、消毒和過濾對神經節苷脂生產過程中的 廢水進行處理，可有效去除廢水中的大小顆粒物和蛋白質等有機分子，使 排出液的COD值達到排放標準的要求，不會產生二次污染，同時還具有節 約資源與能源、工藝簡單、運行費用低等優點。
