申請日2015.09.15

　　公開(公告)日2016.01.06

　　IPC分類號C02F3/02

　　摘要

　　本實用新型公開了一種好氧污水處理系統，屬于污水處理的技術領域。其技術方案為：一種好氧污水處理系統，包括曝氣池以及設置在曝氣池底部的排泥管，曝氣池內部設置軌道，軌道上設置曝氣裝置，曝氣池側壁上設置供曝氣裝置整體裝卸的開孔。本實用新型的有益效果：將曝氣裝置設置在曝氣池內部的軌道上，曝氣池側壁上設置有允許曝氣裝置抽拉出曝氣池的開孔，當曝氣裝置損壞后可以拉出曝氣池進行維修，節約了維修成本，減少了人工消耗。

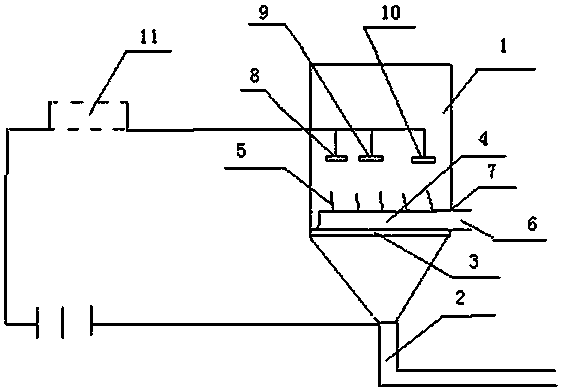

　　摘要附圖



　　權利要求書

　　1.一種好氧污水處理系統，包括曝氣池(1)以及設置在曝氣池(1)底部的排泥管(2)，其特征在于：所述曝氣池(1)內部設置軌道(3)，所述軌道(3)上設置曝氣裝置(4)，所述曝氣池(1)側壁上設置供所述曝氣裝置(4)整體裝卸的開孔(7)。

　　2.根據權利要求1所述的好氧污水處理系統，其特征在于：所述曝氣裝置(4)包括曝氣器(5)和空氣管道(6)，所述空氣管道(6)與所述曝氣器(5)連接，一端穿過所述曝氣池(1)側壁，與氣源相連接。

　　3.根據權利要求1所述的好氧污水處理系統，其特征在于：所述曝氣池(1)內部設置有PH值傳感器(8)、水質濁度傳感器(9)和溶氧傳感器(10)。

　　4.根據權利要求3所述的好氧污水處理系統，其特征在于：所述PH值傳感器(8)、水質濁度傳感器(9)和溶氧傳感器(10)的信號輸出端與控制器(11)連接。

　　說明書

　　一種好氧污水處理系統

　　技術領域

　　本實用新型屬于污水處理的技術領域，具體涉及一種好氧污水處理系統。

　　背景技術

　　污水處理中，好氧污水處理系統具有重要的地位，好氧裝置處理主要依靠曝氣裝置，曝氣裝置在水處理中起著供氧、傳質和攪拌的作用，它直接關系著水處理的處理結果，目前，曝氣池一般采用在池底固定安裝曝氣裝置，當曝氣裝置損壞后，必須將曝氣池中的水抽干，然后維修，這樣增加了維修費用，消耗太多的人力和物力。

　　實用新型內容

　　為解決上述已有技術的不足，本實用新型的目的是提供一種能將曝氣裝置抽拉出曝氣池進行維修的好氧污水處理系統。

　　一種好氧污水處理系統，包括曝氣池以及設置在曝氣池底部的排泥管，所述曝氣池內部設置軌道，所述軌道上設置曝氣裝置，所述曝氣池側壁上設置供所述曝氣裝置整體裝卸的開孔。

　　所述曝氣裝置包括曝氣器和空氣管道，所述空氣管道與所述曝氣器連接，一端穿過所述曝氣池側壁，與氣源相連接。

　　所述曝氣池內部設置有PH值傳感器、水質濁度傳感器和溶氧傳感器。

　　所述PH值傳感器、水質濁度傳感器和溶氧傳感器的信號輸出端與控制器連接。

　　本實用新型的有益效果：

　　本實用新型將曝氣裝置設置在曝氣池內部的軌道上，曝氣池側壁上設置有允許曝氣裝置抽拉出曝氣池的開孔，當曝氣裝置損壞后可以拉出曝氣池進行維修，節約了維修成本，減少了人工消耗。
