申請日2015.11.20
公開(公告)日2016.02.03
IPC分類號B01D33/11; B01D33/50; C02F11/12
摘要
本發明涉及污泥處理領域,公開了一種污泥帶濾機用輥筒篩過濾裝置,用于過濾出污水中的污泥,它包括用于過濾的輥筒篩(1)和多個設置在輥筒篩(1)外部對輥筒篩(1)外側清洗的第一高壓噴頭(3),所述的輥筒篩(1)上設有污泥出口(4),所述的輥筒篩過濾裝置還包括高壓水管(6)和壓縮空氣管(7),高壓水管(6)和壓縮空氣管(7)同時與第一高壓噴頭(3)連通,所述輥筒篩(1)的內部設有多個對輥筒篩(1)內側清洗的第二高壓噴頭(8)。本發明的污泥帶濾機用輥筒篩過濾裝置,在保證高壓噴頭壓力的同時,盡量減少了清潔水的用量,避免了由于清洗水過多而從污泥出口流出的現象,從而提升了過濾能力,提高了濃縮效果。
權利要求書
1.一種污泥帶濾機用輥筒篩過濾裝置,用于過濾出污水中的污泥,它包括用于過濾的輥筒篩(1)和多個設置在輥筒篩(1)外部對輥筒篩(1)外側清洗的第一高壓噴頭(3),所述的輥筒篩(1)上設有污泥出口(4),其特征在于,還包括高壓水管(6)和壓縮空氣管(7),高壓水管(6)和壓縮空氣管(7)同時與第一高壓噴頭(3)連通。
2.根據權利要求1所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,還包括第一噴淋管(10),所述的第一高壓噴頭(3)軸向等間距設置在第一噴淋管(10)上,所述的高壓水管(6)和壓縮空氣管(7)同時通過第一噴淋管(10)與第一高壓噴頭(3)連通。
3.根據權利要求1或2所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,所述的高壓水管(6)與壓縮空氣管(7)上分別設有節流閥。
4.根據權利要求1所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,所述輥筒篩(1)的內部設有多個對輥筒篩(1)內側清洗的第二高壓噴頭(8)。
5.根據權利要求4所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,還包括第二噴淋管(9),所述的第二高壓噴頭(8)軸向等間距設置在第二噴淋管(9)上。
6.根據權利要求1、2、4或5中任一項所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,還包括設置在輥筒篩(1)下部的污水收集排除池(2)。
7.根據權利要求6所述的一種污泥帶濾機用輥筒篩過濾裝置,其特征在于,所述污水收集排除池(2)的底面傾斜設置,底面的底端設有排水口(5)。
說明書
一種污泥帶濾機用輥筒篩過濾裝置
技術領域
本發明涉及污泥處理領域,尤其涉及污泥帶濾機領域。
背景技術
污泥帶濾機作為污水處理的配套設備,可將污水處理中各工段產生的污泥壓濾脫水,壓成泥餅,達到防治二次污染的目的,是一種很好的固液分離設備。其中,通過輥筒篩過濾脫水是污泥帶濾機工作中的重要一環。
現有的輥筒篩過濾裝置如圖1,圖2所示,輥筒篩工作時,先將待過濾的污水由污水管輸送至輥筒篩的內部,通過輥筒篩的旋轉不斷將污水中的水過濾到下面的污水收集排除池中,由于輥筒篩在過濾時,篩網上會布滿污泥,為保證過濾效果,在輥筒篩外設置高壓水噴頭,對其外部進行清洗。但現有技術存在以下不足,(1)常常會出現篩網清洗不足的情況,導致篩網堵塞,噴頭噴出的水則會隨污泥從輥筒篩的污泥出口流出,導致濃縮效果差,造成帶式擠壓過濾的布料過程,因污泥太稀而無法正常布料,大大降低了污泥帶慮機的工作效率;(2)污水收集排除池排水不暢,導致輥筒篩在進料時,底部水位太高而漫過輥筒篩,物料達不到濃縮效果。
發明內容
本發明所要解決的技術問題是提供一種污泥帶濾機用輥筒篩過濾裝置,在保證高壓噴頭壓力的同時,盡量減少清潔水的用量,以避免清洗水過多而從污泥出口流出的現象,同時提高污水收集排除池的排水效率,從而提升過濾能力,提高濃縮效果。

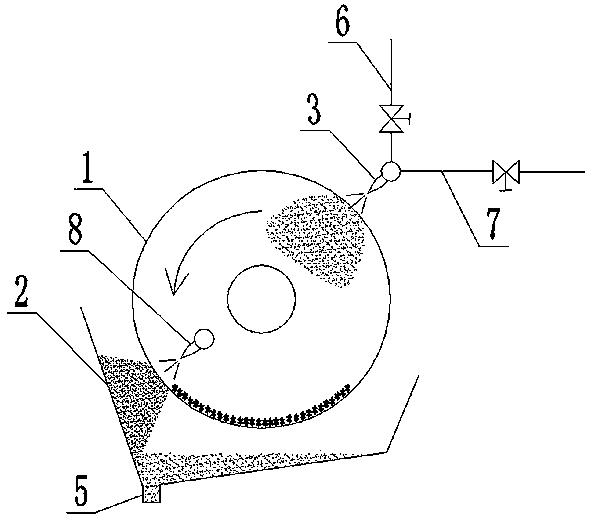

本發明解決其技術問題所采用的技術方案是:一種污泥帶濾機用輥筒篩過濾裝置,用于過濾出污水中的污泥,它包括用于過濾的輥筒篩和多個設置在輥筒篩外部對輥筒篩外側清洗的第一高壓噴頭,所述的輥筒篩上設有污泥出口,所述的輥筒篩過濾裝置還包括高壓水管和壓縮空氣管,高壓水管和壓縮空氣管同時與第一高壓噴頭連通,高壓水管中的高壓水和壓縮空氣管中的壓縮空氣混合后再對輥筒篩的外側進行清洗,清洗的污泥留在輥筒篩的內部,清洗水則需經滾筒篩的篩網過濾后排除。引入壓縮空氣清篩的目的在于,保證噴頭壓力的同時,能減少高壓水的引入,避免由于清洗水過多,篩網濾水不暢時,清洗水隨污泥從污泥出口流出,導致污泥變稀,濃縮效果變差的情況。
進一步的,還包括第一噴淋管,所述的第一高壓噴頭軸向等間距設置在第一噴淋管上,所述的高壓水管和壓縮空氣管同時通過第一噴淋管與第一高壓噴頭連通。
進一步的,所述的高壓水管與壓縮空氣管上分別設有節流閥,可根據輥筒篩篩網上污泥量的情況,調節高壓水和壓縮空氣的流量或比例。
進一步的,所述輥筒篩的內部設有多個對輥筒篩內側清洗的第二高壓噴頭,所述的第二高壓噴頭可以同時與高壓水管和壓縮空氣管連通,或者僅與高壓水管連通。由于設在輥筒篩內部的第二高壓噴頭在清洗時,污泥會留在輥筒篩內,絕大部分高壓清洗水則會直接穿過篩網后排除到輥筒篩外部,因此,實際運用時,無需擔心過多的清洗水從污泥出口流出的現象,所以第二高壓噴頭僅與高壓水管連通即可,無需引入壓縮空氣。
進一步的,還包括第二噴淋管,所述的第二高壓噴頭軸向等間距設置在第二噴淋管上。
進一步的,還包括設置在輥筒篩下部的污水收集排除池。
進一步的,所述污水收集排除池的底面傾斜設置,底面的底端設有排水口,由于傾斜設計的底面存在高度差,水流速度加快,有效避免了水流不暢的問題。
本發明的有益效果是:(1)第一高壓噴頭通過利用壓縮空氣清篩,減少了高壓水的引入,避免了由于清洗水過多而從污泥出口流出,導致污泥變稀,濃縮效果變差的情況;(2)通過在輥筒篩內部設置第二高壓噴頭,對輥筒篩的內側清洗,提高了篩網的清潔度,有效的避免了因篩網堵塞,污水未經輥筒篩過濾直接從污泥出口排除的情況;(3)將污水收集排除池的底面設計成傾斜結構,利用高度差,使水流速度加快,避免了排水不暢的問題。本發明的輥筒篩過濾能力和處理量得到了明顯的提升,且還能較現有技術能節約25%以上的清洗水。
