申請日2015.11.20
公開(公告)日2016.02.03
IPC分類號C02F11/12; C02F11/14
摘要
本發明涉及一種污泥處理裝置，具體的說是一種污泥濃縮脫水處理設備，屬于環保設備技術領域。其包括輸送機、污泥濃縮脫水機、除臭裝置、混合器、污泥泵、沖洗泵、水箱、配藥箱、加藥泵和干粉機，污泥濃縮脫水機的進料口通過進料管道連接混合器，混合器的第一進料端連接污泥泵的出料端，污泥濃縮脫水機的出料口處設有輸送機;混合器的第二進料端通過加藥管道連接加藥泵的出料端，加藥泵的進料端連接配藥箱，配藥箱上設有干粉機;污泥濃縮脫水機的進水口通過進水管道連接沖洗泵。本發明結構簡單、緊湊、合理，工作穩定可靠，成本較低;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量。
權利要求書

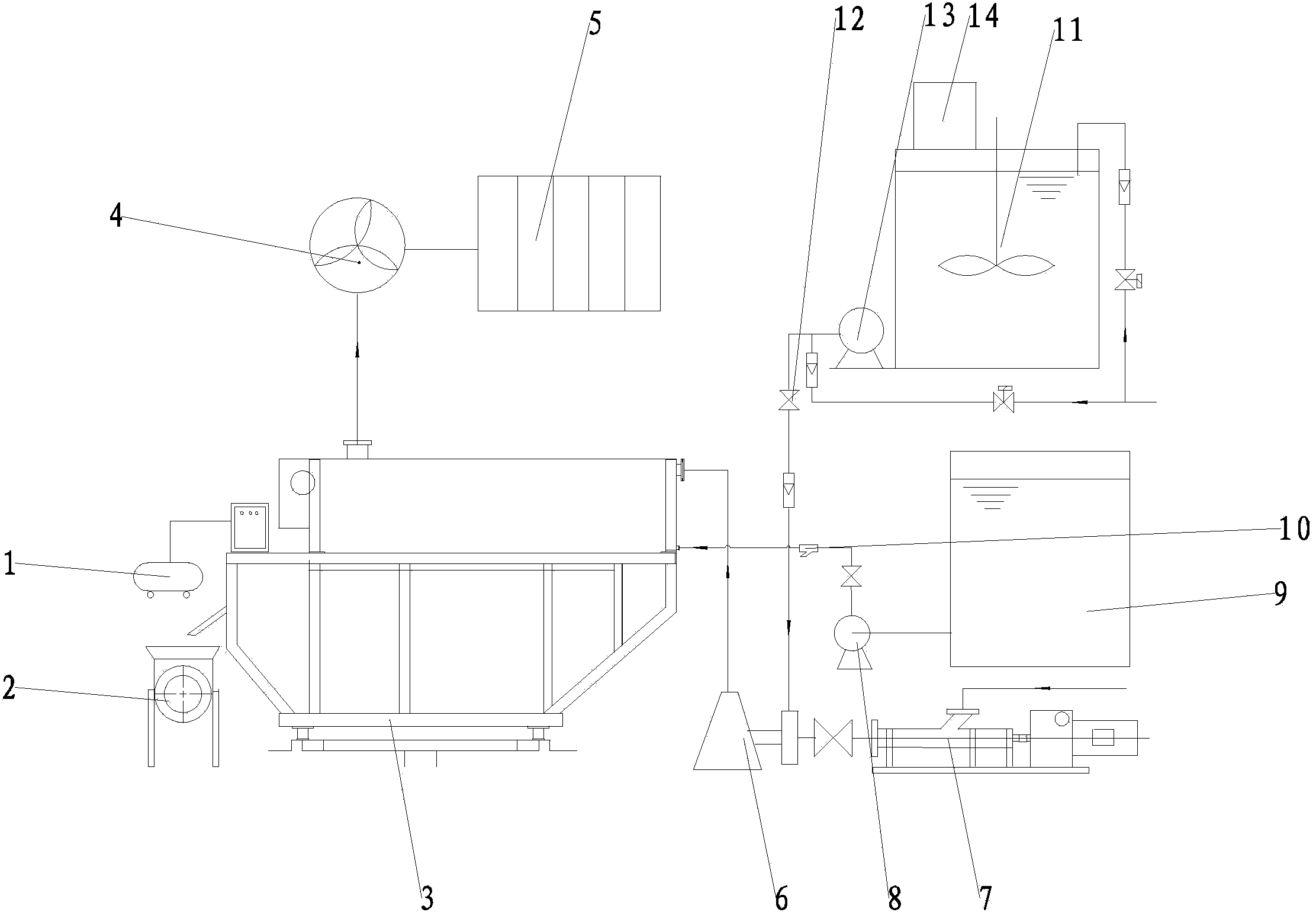

1.一種污泥濃縮脫水處理設備，包括輸送機(2)、污泥濃縮脫水機(3)、除臭裝置(5)、混合器(6)、污泥泵(7)、沖洗泵(8)、水箱(9)、配藥箱(11)、加藥泵(13)和干粉機(14)，其特征是：污泥濃縮脫水機(3)的進料口通過進料管道連接混合器(6)，混合器(6)的第一進料端連接污泥泵(7)的出料端，污泥濃縮脫水機(3)的出料口處設有輸送機(2);混合器(6)的第二進料端通過加藥管道連接加藥泵(13)的出料端，加藥泵(13)的進料端連接配藥箱(11)，配藥箱(11)上設有干粉機(14);污泥濃縮脫水機(3)的進水口通過進水管道連接沖洗泵(8)，沖洗泵(8)通過進水管道連接水箱(9);污泥濃縮脫水機(3)的出氣端通過出氣管道連接除臭裝置(5)。
2.如權利要求1所述的污泥濃縮脫水處理設備，其特征是：所述污泥濃縮脫水機(3)上設有空壓機(1)。
3.如權利要求1所述的污泥濃縮脫水處理設備，其特征是：所述加藥泵(13)和混合器(6)之間的加藥管道上設有流量計(12)。
4.如權利要求1所述的污泥濃縮脫水處理設備，其特征是：所述污泥濃縮脫水機(3)和沖洗泵(8)之間的進水管道上設有過濾器(10)。
5.如權利要求1所述的污泥濃縮脫水處理設備，其特征是：所述除臭裝置(5)和污泥濃縮脫水機(3)之間的出氣管道上設有風機(4)。
說明書
污泥濃縮脫水處理設備
技術領域
本發明涉及一種污泥處理裝置，具體的說是一種污泥濃縮脫水處理設備，屬于環保設備技術領域。
背景技術
隨著社會經濟的發展與城市化進程的加快，城鎮污水處理廠及伴隨產生的污泥數量快速增加。根據有關材料，2010年我國污水處理廠產生的污泥達到3億噸。由于污泥在脫水必須進行生化、絮凝處理，且脫水后污泥含有大量的細胞水和附著水，目前，幾乎所有的污水處理廠現有的設備與技術只能將污泥的含水率降低到80%左右，如要達到焚燒的要求-污泥的含水率低于50%要花費很高的成本，因此我國幾乎所有污水處理廠往往只能將污泥以填埋和堆放為主，從而引發了嚴重的環境污染問題。
現有技術中，污泥處理裝置通常包括獨立設置的污泥濃縮裝置和脫水機，進行污泥處理時，先利用污泥濃縮裝置對較稀的污泥進行濃縮，濃縮后水含量降低的污泥再進入脫水機脫水。這種污泥處理方式，一是設備投資大，設備占用空間大，能耗高，運行成本高;二是，已有的污泥濃縮裝置容易發生堵塞，從而工作效率低，運行成本高，且對于污泥的濃縮效果有限。近年來，也有人報道濃縮脫水一體機，但已有的濃縮脫水一體機的處理效果與傳統濃縮、脫水分體的裝置相比處理效果明顯降低。
發明內容
本發明的目的在于克服上述不足之處，從而提供一種污泥濃縮脫水處理設備，能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量。
按照本發明提供的技術方案，污泥濃縮脫水處理設備包括輸送機、污泥濃縮脫水機、除臭裝置、混合器、污泥泵、沖洗泵、水箱、配藥箱、加藥泵和干粉機，其特征是：污泥濃縮脫水機的進料口通過進料管道連接混合器，混合器的第一進料端連接污泥泵的出料端，污泥濃縮脫水機的出料口處設有輸送機;混合器的第二進料端通過加藥管道連接加藥泵的出料端，加藥泵的進料端連接配藥箱，配藥箱上設有干粉機;污泥濃縮脫水機的進水口通過進水管道連接沖洗泵，沖洗泵通過進水管道連接水箱;污泥濃縮脫水機的出氣端通過出氣管道連接除臭裝置。
進一步的，污泥濃縮脫水機上設有空壓機。
進一步的，加藥泵和混合器之間的加藥管道上設有流量計。
進一步的，污泥濃縮脫水機和沖洗泵之間的進水管道上設有過濾器。
進一步的，除臭裝置和污泥濃縮脫水機之間的出氣管道上設有風機。
本發明與已有技術相比具有以下優點：
本發明結構簡單、緊湊、合理，工作穩定可靠，成本較低;能夠充分壓榨擠出污泥中的水分，提高污泥的脫水效率和脫水質量。
