申請日2015.09.15

　　公開(公告)日2016.01.06

　　IPC分類號C02F9/04; C02F103/14

　　摘要

　　本實用新型公開了一種偽裝涂料廢水處理一體化設備，由混凝池、第一沉淀池、氧化池、pH調節池、第二沉淀池依次組成高度遞減的一體化設備，相鄰池子間共用池壁。偽裝涂料廢水經泵提升至一體化設備，利用絮凝沉淀、高級氧化相結合進行處理，處理后廢水可達標排放。本實用新型處理流程簡單，占地面積小，操作簡便，能夠有效降低偽裝涂料廢水對環境造成的影響。

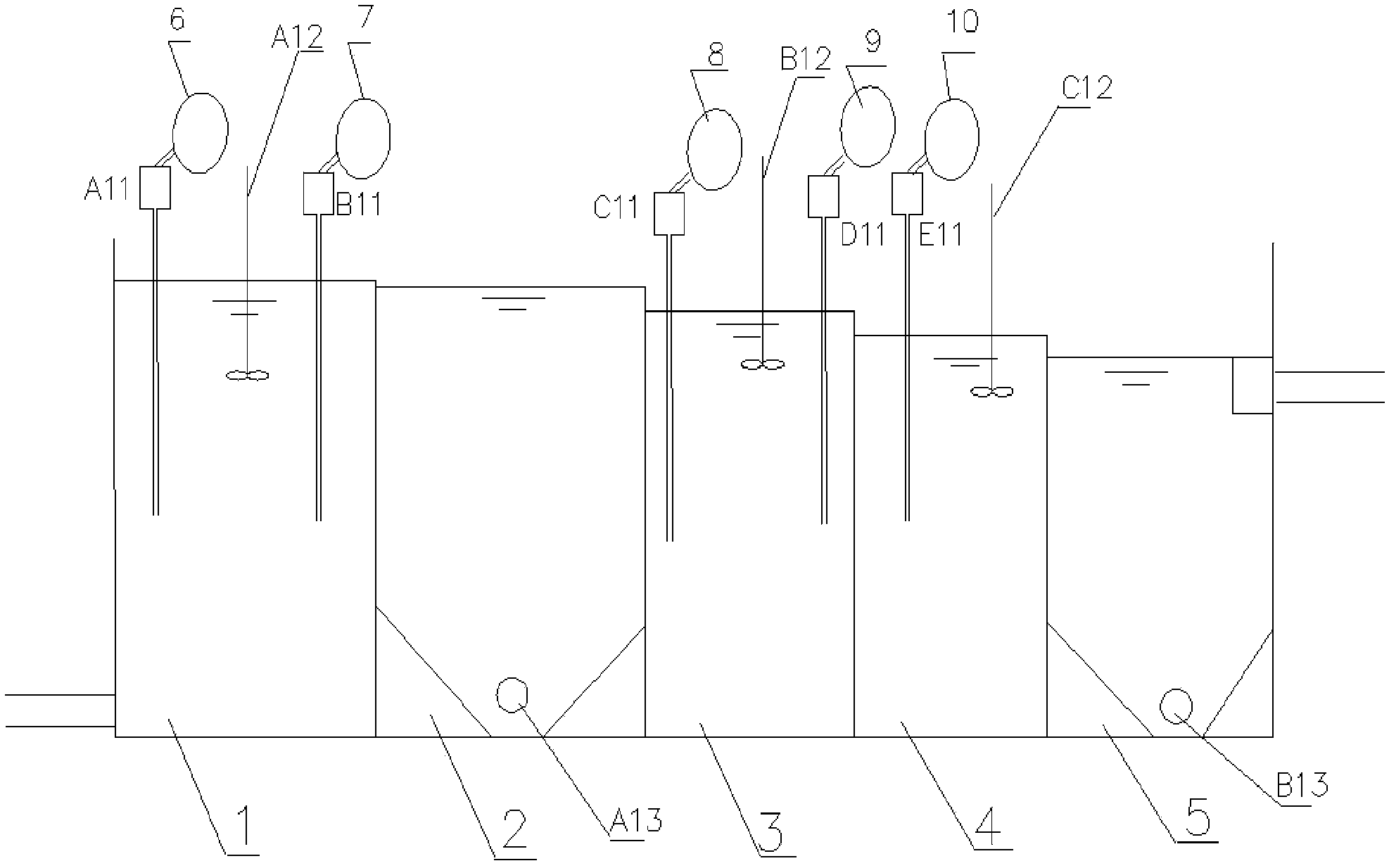

　　摘要附圖



　　權利要求書

　　1.一種偽裝涂料廢水處理一體化設備，其特征在于：由混凝 池(1)、第一沉淀池(2)、氧化池(3)、pH調節池(4)、第 二沉淀池(5)依次組成高度遞減的一體化設備，相鄰池子間共用 池壁。

　　2.如權利要求1所述的偽裝涂料廢水處理一體化設備，其特 征在于：在混凝池(1)內設有攪拌器A(12)、計量泵A(11) 和計量泵B(11)，計量泵A(11)上端與聚合硫酸鋁溶液罐(6) 連通，計量泵B(11)上端與聚丙烯酰胺溶液罐(7)連通，計量 泵A(11)和計量泵B(11)下端均設有加藥管通入混凝池(1) 內。

　　3.如權利要求1所述的偽裝涂料廢水處理一體化設備，其特 征在于：在氧化池(3)內設有攪拌器B(12)、計量泵C(11) 和計量泵D(11)，計量泵C(11)上端與雙氧水罐(8)連通， 計量泵D(11)上端與硫酸亞鐵溶液罐(9)連通，計量泵C(11) 和計量泵D(11)下端均設有加藥管通入氧化池(3)內。

　　4.如權利要求1所述的偽裝涂料廢水處理一體化設備，其特 征在于：在pH調節池(4)內設有攪拌器C(12)和計量泵E(11)， 計量泵E(11)上端與氫氧化鈉溶液罐(10)連通，計量泵E(11) 下端均設有加藥管通入pH調節池(4)內。

　　5.如權利要求1所述的偽裝涂料廢水處理一體化設備，其特 征在于：在第一沉淀池(2)和第二沉淀池(5)底部分別設有污 泥管A(13)和污泥管B(13)，沉淀池中的污泥通過污泥管排出， 進行危廢鑒定。

　　說明書

　　一種偽裝涂料廢水處理一體化設備

　　技術領域

　　本實用新型屬于污水處理技術領域，具體涉及一種偽裝涂料 廢水處理一體化設備。

　　背景技術

　　偽裝涂料是以熱塑性丙烯酸、聚氨酯、有機硅等常溫干基料， 加入顏料、消光劑、溶劑配成。顏料則采用耐久性、耐溫性好的 品種，如三氧化二鉻綠色顏料;消光劑多采取加入較多的滑石粉 和氣相二氧化硅。迷彩涂料色調大致有白色、米黃、天藍、駝色、 草綠、深灰、淺灰等。偽裝涂料生產過程中會產生大量洗罐廢水， 該廢水COD高，且含有重金屬，不滿足排放標準，不能直接排入 城市下水道。

　　該廢水處理屬特種污水處理技術，目前沒有成熟的技術推廣 應用。

　　實用新型內容

　　本實用新型的目的在于提供一種偽裝涂料廢水處理一體化設 備，本實用新型設計合理、處理效果好，安裝簡單，占地面積小， 能有效處理偽裝涂料廢水，處理出水可直接排入下水道或天然水 體。

　　為實現上述目的，本實用新型采用的技術方案是：一種偽裝涂 料廢水處理一體化設備，其特征在于由混凝池、第一沉淀池、氧 化池、pH調節池、第二沉淀池依次組成高度遞減的一體化設備， 相鄰池子間共用池壁。

　　其中在混凝池內設有攪拌器A、計量泵A和計量泵B，計量泵 A上端與聚合硫酸鋁溶液罐連通，計量泵B上端與聚丙烯酰胺溶 液罐連通，計量泵A和計量泵B下端均設有加藥管通入混凝池內。

　　其中在氧化池內設有攪拌器B、計量泵C和計量泵D，計量泵 C上端與雙氧水罐連通，計量泵D上端與硫酸亞鐵溶液罐連通，計 量泵C和計量泵D下端均設有加藥管通入氧化池內。

　　其中在pH調節池內設有攪拌器C和計量泵E，計量泵E上端 與氫氧化鈉溶液罐連通，計量泵E下端均設有加藥管通入pH調節 池內。

　　其中在第一沉淀池和第二沉淀池底部分別設有污泥管A和污 泥管B，沉淀池中的污泥通過污泥管排出，進行危廢鑒定。

　　本實用新型與現有技術相比具有以下優點：

　　一、本實用新型通過選擇合適混凝劑去除大量懸浮物、乳濁 物，增加廢水的澄清度，便于后續處理;通過Fenton氧化去除水 溶性有機物，該技術向廢水中投加適量的H2O2溶液和Fe2+組成 Fenton試劑，F(xiàn)e2+既可以催化分解產生氧化能力極強的·OH，又 能生成具有良好絮凝吸附作用的Fe3+，通過調節pH至8，可以形 成絮體，進一步優化出水水質，出水可達標排放。

　　二、本實用新型產生污泥中含有顏料等重金屬或有機物，應 經過危廢鑒定，若為危廢，應送至有資質單位處理，若不是危廢， 可曬干后送垃圾填埋場。

　　三、本實用新型集混凝沉淀、氧化等作用于一體，能夠?qū)崿F(xiàn) 色度的去除及大分子有機污染物的斷鏈，實現難降解有機物的去 除。

　　四、本實用新型設計合理、處理效果好，占地面積小，能有 效處理偽裝涂料廢水。
