申請日2015.09.15
公開(公告)日2016.01.06
IPC分類號C02F3/28
摘要
本實用新型提供了一種厭氧污水處理系統，屬于污水處理的技術領域。其技術方案為：一種厭氧污水處理系統，包括厭氧消化池和厭氧膜箱，厭氧消化池底部側壁上設置有進水管，厭氧消化池與厭氧膜箱之間設置有輸液管，厭氧膜箱內設置有膜組件，厭氧膜箱底部側壁上設置有出水管,厭氧消化池和厭氧膜箱的底部之間設置有回流管，回流管上設置有單向閥,厭氧膜箱頂部與底部外置有氣體循環管路，厭氧消化池頂部設置有出氣管，出氣管與氣體循環管路連接。本實用新型的有益效果為：厭氧消化池和厭氧膜箱之間設置有回流管，可以使厭氧膜箱內的污泥回流到厭氧消化池內，增加了污泥的污泥齡和保證了污泥中微生物的數量，使厭氧反應更加徹底。

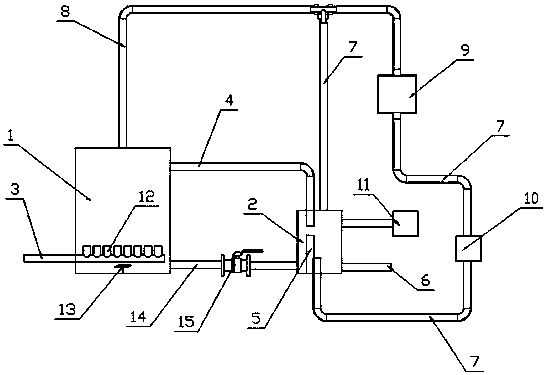

摘要附圖
權利要求書
1.一種厭氧污水處理系統，包括厭氧消化池(1)和厭氧膜箱(2)，其特征在于，所述厭氧消化池(1)底部側壁上設置有進水管(3)，所述厭氧消化池(1)與所述厭氧膜箱(2)之間設置有輸液管(4)，所述厭氧膜箱(2)內設置有膜組件(5)，所述厭氧膜箱(2)底部側壁上設置有出水管(6);
所述厭氧消化池(1)和厭氧膜箱(2)的底部之間設置有回流管(14)，所述回流管(14)上設置有單向閥(15);
所述厭氧膜箱(2)頂部與底部外置有氣體循環管路(7)，所述厭氧消化池(1)頂部設置有出氣管(8)，所述出氣管(8)與所述氣體循環管路(7)連接。
2.根據權利要求1所述的厭氧污水處理系統，其特征在于，所述氣體循環管路(7)上設置有儲氣筒(9)和風機(10)。
3.根據權利要求1所述的厭氧污水處理系統，其特征在于，所述厭氧膜箱(2)側壁上設置有自吸泵(11)。
4.根據權利要求1所述的厭氧污水處理系統，其特征在于，所述厭氧消化池(1)內設置有布水管(12)和攪拌器(13)，所述布水管(12)與所述進水管(3)連接。
說明書
一種厭氧污水處理系統
技術領域
本實用新型屬于污水處理的技術領域，具體涉及一種厭氧污水處理系統。
背景技術
隨著我國工業技術的不斷發展和人民生活水平的不斷提高，水體污染問題也得到了越來越多的關注。我國90%以上的城市污水處理廠不能夠達到國家一級A排放標準。高濃度有機廢水多采用厭氧處理，但出水多不達標，需結合好氧技術進行進一步處理。但好氧處理占地較大，且好氧曝氣能耗較高，導致其應用受到一定程度的限制。
實用新型內容
為了解決上述已有技術的不足，本發明的目的是提供一種利用厭氧菌的作用,去除廢水中的有機物的污水處理系統。
本發明的發明思想是：利用膜組件能使處理體系在高水力負荷時保持處理系統內較高的生物濃度，并能保證污水和處理系統內的污泥之間具有良好的接觸性。
一種厭氧污水處理系統，包括厭氧消化池和厭氧膜箱，所述厭氧消化池底部側壁上設置有進水管，所述厭氧消化池與所述厭氧膜箱之間設置有輸液管，所述厭氧膜箱內設置有膜組件，所述厭氧膜箱底部側壁上設置有出水管;
所述厭氧消化池和厭氧膜箱的底部之間設置有回流管，所述回流管上設置有單向閥;
所述厭氧膜箱頂部與底部外置有氣體循環管路，所述厭氧消化池頂部設置有出氣管，所述出氣管與所述氣體循環管路連接。
所述氣體循環管路上設置有儲氣筒和風機。
所述厭氧膜箱側壁上設置有自吸泵。
所述厭氧消化池內設置有布水管和攪拌器，所述布水管與所述進水管連接。
本實用新型工作時，待處理污水從進水管進入?yún)捬跸刂�，污泥會在厭氧消化池�?nèi)沉降，形成上清下濁的狀態，攪拌器可以促使底部的水與泥污充分混合，提高產氣效率，但要控制攪拌速度，以免大量污泥經過輸液管進入?yún)捬跄は渲�，這樣絕大部分泥污被留在了厭氧消化池內，能夠依靠污泥內自然富集的微生物更好地產氣，而上層較清污水自然溢流到厭氧膜箱內進行進一步處理。厭氧膜箱內設置有膜組件，打開自吸泵，在自吸泵的吸力下，污水中的有機物或細小顆粒物被阻擋于膜組件外，而更純凈的清水能透過膜組件通過出水管流出，臟污部分被截留下來，在膜池內發生二次沉降，沉降物滯留于膜池底層，提高了系統內污泥的泥齡，提高系統對高濃度有機廢水的處理能力。厭氧消化池與厭氧膜箱內因微生物反應會自然形成沼氣，這些氣體進入儲氣筒中儲存，當膜組件外壁上所積的污垢很多而令抽吸費力時，通過氣體循環管路，風機利用儲氣筒內的氣體向膜組件曝氣，這樣能使膜組件表面的污泥被抖掉。
本發明的有益效果是：膜分離技術具有出水水質好、節省占地等優點，將厭氧和膜分離技術結合起來，應用于高濃度有機廢水的處理，可以彌補二者的不足。厭氧消化池和厭氧膜箱之間設置有回流管，回流管上設置有單向閥，可以使厭氧膜箱內的污泥回流到厭氧消化池內，增加了污泥的污泥齡和保證了污泥中微生物的數量，能更好的分解污水中的有機物，使厭氧反應的更加徹底。
