申請日2015.09.15

　　公開(公告)日2016.01.13

　　IPC分類號B01D29/01; B01D29/50; B01D29/66

　　摘要

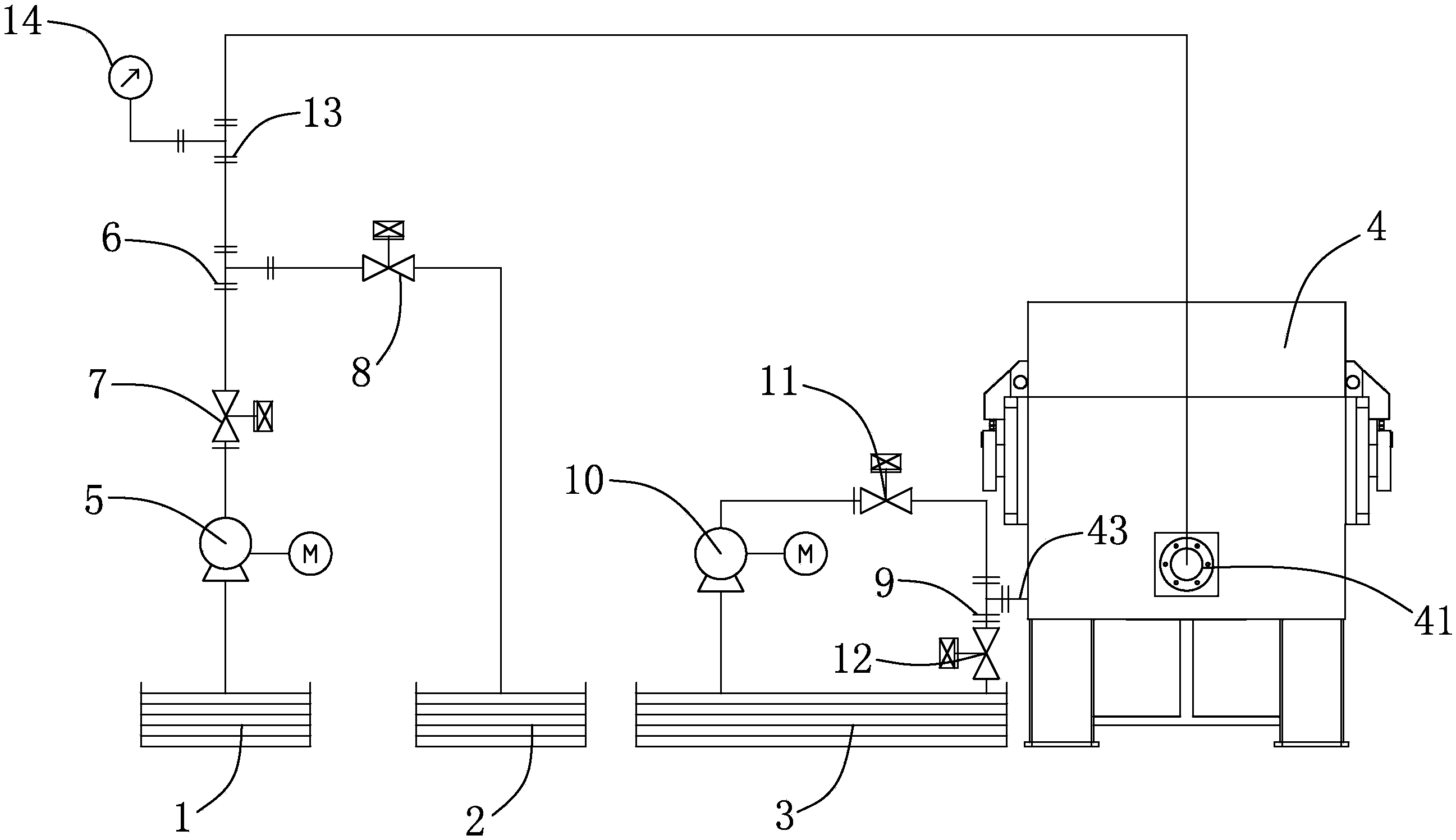

　　本實用新型公開了一種配備過濾機的污水處理系統，包括污水池、污泥池、清液池和過濾機，過濾機上設有進水口、濾板和出水口，濾板之間設有濾布，污水池連接有進料泵，進料泵連接有第一三通管，進料泵與第一三通管之間設有第一止回閥，第一三通管的一端連通進水口，第一三通管的另一端連通污泥池，第一三通管與污泥池之間設有排泥渣閥門，出水口連接有第二三通管，第二三通管的一端連接有反沖洗泵，第二三通管與反沖洗泵之間設有第二止回閥，反沖洗泵連接清液池，第二三通管的另一端連通清液池，第二三通管與清液池之間設有出水閥。本實用新型具有連續過濾工作的功能，有效降低COD懸浮物SS含量，結構簡單、制造成本低、實用性強。

　　摘要附圖



　　權利要求書

　　1.一種配備過濾機的污水處理系統，其特征在于：包括污水池、污泥池、清液池和過濾機，所述過濾機上設有進水口、濾板和出水口，所述濾板之間設有濾布，相鄰兩塊所述濾板之間形成濾腔;所述污水池連接有進料泵，所述進料泵連接有第一三通管，所述第一三通管的一端連通所述進水口，所述第一三通管的另一端連通所述污泥池，所述第一三通管與所述污泥池之間設有排泥渣閥門，所述出水口連接有第二三通管，所述第二三通管的一端連接有反沖洗泵，所述反沖洗泵連接所述清液池，所述第二三通管的另一端連通所述清液池，所述第二三通管與所述清液池之間設有出水閥。

　　2.根據權利要求1所述的一種配備過濾機的污水處理系統，其特征在于：所述進料泵與所述第一三通管之間設有第一止回閥，所述第一止回閥控制所述進料泵的進料過程。

　　3.根據權利要求1所述的一種配備過濾機的污水處理系統，其特征在于：所述第二三通管與所述反沖洗泵之間設有第二止回閥，所述第二止回閥控制所述反沖洗泵的反沖洗過程。

　　4.根據權利要求1所述的一種配備過濾機的污水處理系統，其特征在于：所述第一三通管與所述進水口之間設有第三三通管，所述第三三通管連接有進料壓力表。

　　5.根據權利要求1所述的一種配備過濾機的污水處理系統，其特征在于：所述濾布采用雙層織物結構。

　　6.根據權利要求1所述的一種配備過濾機的污水處理系統，其特征在于：所述進水口設置于所述過濾機機體的下半部分。

　　說明書

　　一種配備過濾機的污水處理系統

　　技術領域

　　本實用新型屬于污水處理技術領域，尤其涉及一種配備過濾機的污水處理系統。

　　背景技術

　　工業污水是指工業生產過程中產生的污水和廢液，其中含有隨水流失的工業生產用料、中間產物和產品以及生產過程中產生的污染物。隨著工業的迅速發展，污水的種類和數量迅猛增加，對水體的污染也日趨廣泛和嚴重，威脅人類的健康和安全。因此，對于保護環境來說，工業污水的處理比城市污水的處理更為重要。隨著經濟的快速發展,人民生活水平不斷提升，對生態環境的要求也日益提高，因此越來越多的工業污水需要經過處理達標后排放。

　　印染污水處理就是工業污水處理的一種。印染污水水質復雜，污染物主要來源為：一類來自纖維原料本身的夾帶物;另一類是加工過程中所用的漿料、油劑、染料、化學助劑等。印染污水水量大、有機污染物含量高、色度深、堿性和PH值變化大、水質變化劇烈，懸浮物含量高。目前，處理污水的常用方法大致分為三種：1、利用微生物去除污水中的有機物的生物方式;2、利用混凝、氣浮、沉淀、過濾手段的機械處理;3、利用膜、袋、多孔材料吸附的生化和物理相結合的物化處理方法以降低COD懸浮物SS含量，滿足排放標準。但是現有技術中的處理污水方式困難而復雜，不能持續性進行過濾工作，且過濾效果一般，COD懸浮物SS含量偏高。

　　實用新型內容

　　本實用新型目的在于解決現有技術中存在的上述技術問題，提供一種配備過濾機的污水處理系統，具有連續過濾工作的功能，結合過濾機對污水進行過濾作用，有效降低COD懸浮物SS含量。

　　為了解決上述技術問題，本實用新型采用如下技術方案：

　　一種配備過濾機的污水處理系統，其特征在于：包括污水池、污泥池、清液池和過濾機，過濾機上設有進水口、濾板和出水口，濾板之間設有濾布，相鄰兩塊濾板之間形成濾腔;污水池連接有進料泵，進料泵連接有第一三通管，第一三通管的一端連通進水口，第一三通管的另一端連通污泥池，第一三通管與污泥池之間設有排泥渣閥門，出水口連接有第二三通管，第二三通管的一端連接有反沖洗泵，反沖洗泵連接清液池，第二三通管的另一端連通清液池，第二三通管與清液池之間設有出水閥，具有連續過濾工作的功能，結合過濾機對污水進行過濾作用，有效降低COD懸浮物SS含量。

　　進一步，進料泵與第一三通管之間設有第一止回閥，第一止回閥控制進料泵的進料過程。

　　進一步，第二三通管與反沖洗泵之間設有第二止回閥，第二止回閥控制反沖洗泵的反沖洗過程。

　　進一步，第一三通管與進水口之間設有第三三通管，第三三通管連接有進料壓力表，進料壓力表顯示進料泵泵入管道中污水的流量。

　　進一步，濾布采用雙層織物結構，其具備組織點細密，強度高，對細微粒子捕捉能力強，剝離性能好，耐酸、耐堿的特點。

　　進一步，進水口設置于過濾機機體的下半部分，這樣污水通過進水口進入濾腔，污水在濾腔中積累，滿到一定程度時，通過閥門的轉換，過濾后的污水就從出水口排出，進水口設置在過濾機機體的下半部分有利于泥渣沉積在濾板和濾布上。

　　本實用新型由于采用了上述技術方案，具有以下有益效果：

　　1、本實用新型在過濾過程中，將排泥渣閥門關閉，打開出水閥，污水池中的污水經過進料泵、第一止回閥到過濾機的濾腔中，濾布和濾板對污水進行過濾，過濾后的水質達到清液池，當管道中污水流量減少時，將自動關閉進料泵，打開排泥渣閥門，關閉出水閥，打開反沖洗泵，清液經第二止回閥，再通過第二三通管進入到濾腔中，配合反沖洗作用將濾腔中的濾布和濾板進行清洗，對附著在濾布和濾板上的泥渣分離，濾腔內的泥渣通過進水口排出，泥渣通過排泥渣閥門排入污泥池中，達到清洗濾布和濾板的效果，使得管道中污水流量恢復正常，沖洗完畢后，本實用新型繼續回到過濾過程，具有連續過濾工作的功能，結合過濾機對污水進行過濾作用，有效降低COD懸浮物SS含量,可降低 COD20%以上。

　　2、本實用新型中濾布采用雙層織物結構，其具備組織點細密，強度高，對細微粒子捕捉能力強，剝離性能好，耐酸、耐堿的特點。
