申請日2015.09.15
公開(公告)日2016.01.20
IPC分類號F24F13/22; F24F11/02
摘要
本發明公開了一種用于對空調冷凝水處理的裝置及方法，屬于空調技術領域。該裝置包括接水盤、引流管、蒸發盤，引流管的一端連接于接水盤的底部，蒸發盤設置于引流管另一端的底部，引流管用于將承接于接水盤中的結露導流至蒸發盤，蒸發盤用于使被導入至其中的結露進行蒸發;接水盤的開口面積大于空調的蒸發器的底面正投影的面積。該方法包括以下步驟：制冷過程中，空調的蒸發器上逐漸結露;空調蒸發器上的結露成股流下被接水盤承接;接水盤底部的引流管將接水盤承接的結露導入蒸發盤;被導入到蒸發盤內的結露蒸發;當蒸發盤內的結露液位達到閾值時，降低蒸發盤內的結露液位。該裝置及方法能使空調達到無冷凝水排放的效果。

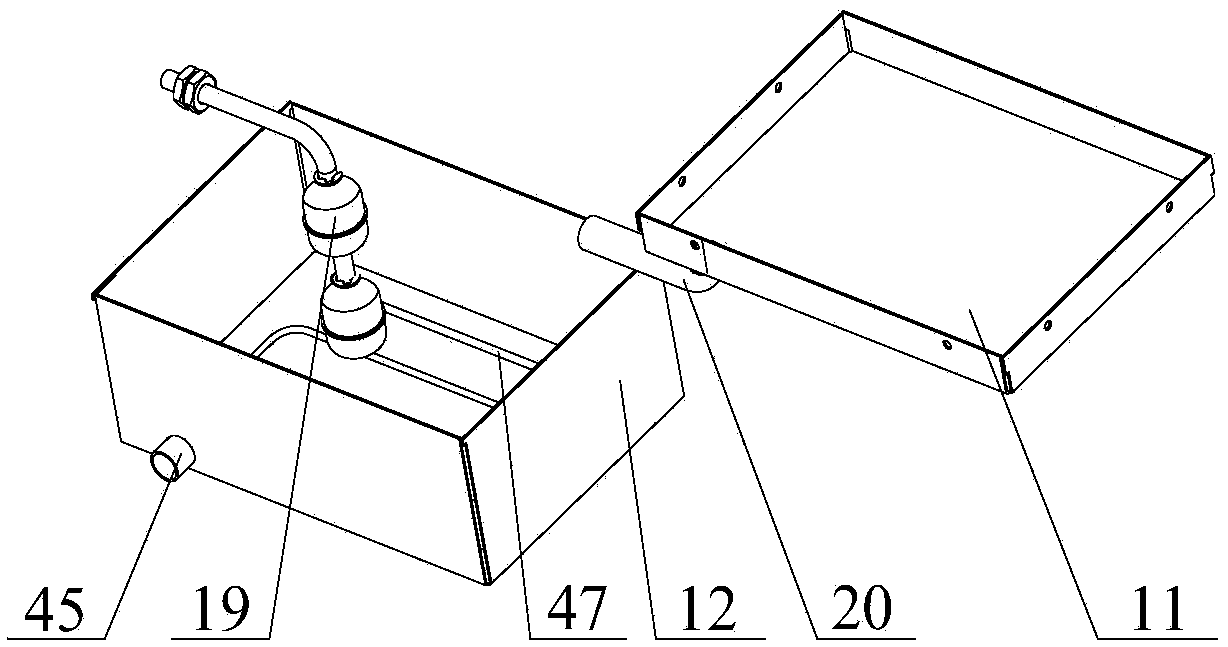

摘要附圖
權利要求書
1.用于對空調冷凝水處理的裝置，其特征在于，包括接水盤、引流管、蒸發盤，
所述引流管的一端連接于所述接水盤的底部，所述蒸發盤設置于所述引流管另一端的底部，所述引流管用于將承接于所述接水盤中的結露導流至所述蒸發盤，所述蒸發盤用于使被導入至其中的結露進行蒸發;
所述接水盤的開口面積大于空調的蒸發器的底面正投影的面積。
2.根據權利要求1所述的用于對空調冷凝水處理的裝置，其特征在于，還包括輔助加熱體、盤管，
所述盤管設置于所述蒸發盤內底部;
所述輔助加熱體和所述盤管一同用于對所述蒸發盤中的結露進行加熱。
3.根據權利要求2所述的用于對空調冷凝水處理的裝置，其特征在于，還包括液位傳感器，所述液位傳感器用于檢測被導入至所述蒸發盤內的結露液位。
4.根據權利要求3所述的用于對空調冷凝水處理的裝置，其特征在于，還包括排水閥，所述排水閥設置于所述蒸發盤的側壁底部，所述排水閥用于排出所述蒸發盤內的結露。
5.根據權利要求3所述的用于對空調冷凝水處理的裝置，其特征在于，還包括控制板，
所述控制板用于接收來自所述液位傳感器的液位信號，
所述控制板根據所述液位信號發出控制命令，使空調停止制冷運作;和/或，
所述控制板根據所述液位信號發出控制命令，使所述輔助加熱體開啟。
6.根據權利要求5所述的用于對空調冷凝水處理的裝置，其特征在于，還包括報警裝置，當所述蒸發盤內的結露液位達到閾值時，所述液位傳感器將液位信號發送至所述控制板;所述控制板發出控制命令，使所述報警裝置報警。
7.用于對空調冷凝水處理的方法，基于權利要求1～6中任一所述的用于對空調冷凝水處理的裝置而實現，其特征在于，所述用于對空調冷凝水處理的方法包括以下步驟：
制冷過程中，空調的蒸發器上逐漸結露;
所述空調蒸發器上的結露成股流下被所述接水盤承接;
所述接水盤底部的引流管將所述接水盤承接的結露導入所述蒸發盤;
被導入到所述蒸發盤內的結露蒸發;
當所述蒸發盤內的結露液位達到閾值時，采取措施，降低所述蒸發盤內的結露液位。
8.根據權利要求7所述的用于對空調冷凝水處理的方法，其特征在于，
所述用于對空調冷凝水處理的裝置是權利要求5所述的用于對空調冷凝水處理的裝置，降低所述蒸發盤內的結露液位的方法包括以下步驟：
結露在所述蒸發盤內積累，被所述液位傳感器檢測到，所述液位傳感器將所述液位信號發送至所述控制板;
所述控制板發出控制命令，使空調停止制冷運作，阻止所述蒸發盤內積累的結露液位進一步增加;和/或，所述控制板發出控制命令，開啟所述輔助加熱體，使所述蒸發盤內積累的結露加速蒸發。
9.根據權利要求7所述的用于對空調冷凝水處理的方法，其特征在于，
所述用于對空調冷凝水處理的裝置是權利要求4所述的用于對空調冷凝水處理的裝置，降低所述蒸發盤內的結露液位的方法包括以下步驟：
開啟設置于所述蒸發盤底部的所述排水閥，排出所述蒸發盤內積累的結露。
說明書
用于對空調冷凝水處理的裝置及方法
技術領域
本發明涉及空調技術領域，特別是涉及一種用于對空調冷凝水處理的裝置及方法。
背景技術
目前，市面上流行的控制柜空調一般結構為頂裝式結構，將空調置于控制柜頂部，用螺栓將空調與控制柜緊固，制冷端面向機柜開孔，采用上進自然風上出冷風的形式對控制柜內的空氣進行循環制冷以達到給機柜降溫的效果。每臺設備都外接一根排水管將冷凝水引出柜外排放到特定容器中，再由人為倒掉�？刂票容^簡單，開機讀取柜內溫度與控制溫度對比進行制冷操作。
由此存在的問題是：
�、倮淠氖占萜鳎扇藶榕欧攀遣豢煽匦缘�，很容易溢出;冷凝水的溢出對室內環境具有一定破壞性，對柜內電器元件具有嚴重破壞性。隨之造成系統的嚴重后果是不可估量的;
�、谥评錃饬鲀�(nèi)循環不暢;
�、蹮o法對柜內進行除塵;
�、軣o法防止因打開柜門而引起的器件結露;
�、葜挥兄评涔δ埽δ軉我�;
�、逕o遠程通信功能;
�、邿o輸出信號報警功能。
存在此問題的原因：
�、僭诳諝鉂穸容^大時，空調柜內蒸發器結露嚴重，冷凝水排放速度快，需要工作人員頻繁排掉容器里的冷凝水，而這一過程是人為難以控制的，尤其是 24小時的工作環境;
�、谑苤评淞亢腕w積限制，頂裝式空調內循環進出風口距離過近，無法對控制柜進行全方位的空氣循環;
�、蹤C柜空調通常不配備內循環過濾網，無法對柜內空氣進行除塵;
④在制冷過程中，柜內外溫差較大，在空調運行時開柜門會使柜內元器件迅速結露從而對元器件造成損壞;
�、荽蟛糠止I(yè)空調為單冷空調;
�、蘅刂乒窨照{(diào)通常不具備通信功能;
�、呖刂乒窨照{(diào)通常不具備報警信號輸出功能。
發明內容
有鑒于此，本發明提供一種用于對空調冷凝水處理的裝置及方法，其通過對空調制冷過程中形成的結露進行處理，最大限度的降低柜內結露，并將最少量的冷凝水進行柜內處理，使空調達到無冷凝水排放的效果，從而更加適于實用。
為了達到上述第一個目的，本發明提供的用于對空調冷凝水處理的裝置主要提供如下技術方案：
本發明提供的用于對空調冷凝水處理的裝置包括接水盤、引流管、蒸發盤，
所述引流管的一端連接于所述接水盤的底部，所述蒸發盤設置于所述引流管另一端的底部，所述引流管用于將承接于所述接水盤中的結露導流至所述蒸發盤，所述蒸發盤用于使被導入至其中的結露進行蒸發;
所述接水盤的開口面積大于空調的蒸發器的底面正投影的面積。
本發明的第一個目的及解決其技術問題還可采用以下技術措施進一步實現。
作為優選，所述用于對空調冷凝水處理的裝置還包括輔助加熱體、盤管，
所述盤管設置于所述蒸發盤底部;
所述輔助加熱體和所述盤管一同用于對所述蒸發盤中的結露進行加熱。
作為優選，所述用于對空調冷凝水處理的裝置還包括液位傳感器，所述液位傳感器用于檢測被導入至所述蒸發盤內的結露液位。
作為優選，所述用于對空調冷凝水處理的裝置還包括排水閥，所述排水閥設置于所述蒸發盤的側壁底部，所述排水閥用于排出所述蒸發盤內的結露。
作為優選，所述用于對空調冷凝水處理的裝置還包括控制板，
所述控制板用于接收來自所述液位傳感器的液位信號，
所述控制板根據所述液位信號發出控制命令，使空調停止制冷運作;和/或，
所述控制板根據所述液位信號發出控制命令，使所述輔助加熱體開啟。
作為優選，所述用于對空調冷凝水處理的裝置還包括報警裝置，當所述蒸發盤內的結露液位達到閾值時，所述液位傳感器將液位信號發送至所述控制板;所述控制板發出控制命令，使所述報警裝置報警。
為了達到上述第二個目的，本發明提供的用于對空調冷凝水處理的方法主要提供如下技術方案：
本發明提供的用于對空調冷凝水處理的方法，基于本發明提供的用于對空調冷凝水處理的裝置而實現，所述用于對空調冷凝水處理的方法包括以下步驟：
制冷過程中，空調的蒸發器上逐漸結露;
所述空調蒸發器上的結露成股流下被所述接水盤承接;
所述接水盤底部的引流管將所述接水盤承接的結露導入所述蒸發盤;
被導入到所述蒸發盤內的結露蒸發;
當所述蒸發盤內的結露液位達到閾值時，采取措施，降低所述蒸發盤內的結露液位。
本發明的第二個目的及解決其技術問題還可采用以下技術措施進一步實現。
作為優選，降低所述蒸發盤內的結露液位的方法包括以下步驟：
結露在所述蒸發盤內積累，被所述液位傳感器檢測到，所述液位傳感器將所述液位信號發送至所述控制板;
所述控制板發出控制命令，使空調停止制冷運作，阻止所述蒸發盤內積累的結露液位進一步增加;和/或，所述控制板發出控制命令，開啟所述輔助加熱體，使所述蒸發盤內積累的結露加速蒸發。
作為優選，降低所述蒸發盤內的結露液位的方法包括以下步驟：
開啟設置于所述蒸發盤底部的所述排水閥，排出所述蒸發盤內積累的結露。
本發明提供的用于對空調冷凝水處理的裝置包括壓縮機、蒸發器、接水盤、引流管、蒸發盤，蒸發器連接于壓縮機;接水盤設置于蒸發器的底部，蒸發器在接水盤上的正投影完全處于接水盤中，接水盤用于承接從蒸發器流下的結露;引流管的一端連接于接水盤的底部，蒸發盤設置于引流管另一端的底部，引流管用于將承接于接水盤中的結露導流至蒸發盤，蒸發盤用于使被導入至其中的結露進行蒸發。本發明提供的用于對空調冷凝水處理的方法基于本發明提供的用于對空調冷凝水處理的裝置而實現。應用時，使接水盤處于空調的蒸發器底部，由于接水盤的開口面積大于空調的蒸發器的底面正投影的面積，使得從蒸發器上流下的結露能夠完全被接水盤承接，該結露通過引流管導流至蒸發盤并在蒸發盤內進行蒸發，最大限度的降低柜內結露，并將最少量的冷凝水進行柜內處理，使空調達到無冷凝水排放的效果。
