申請日2016.07.21

　　公開(公告)日2017.05.10

　　IPC分類號B01D61/00; B01D65/02; C02F1/44

　　摘要

　　本實用新型公開了一種高濃度廢水凈化裝置，包括水平設置的圓形缸體，所述圓形缸體左側下端連接有旋風式進水管，所述圓形缸體的右側上端設置有出渣管，所述圓形缸體內置有中空的納米膜過濾體，所述納米膜過濾體的右端設置有可伸出圓形缸體的清水管，所述旋風式進水管上設置有用于引導水流旋轉的噴嘴;該裝置針對高濃度廢水凈化過程因?yàn)檫^(guò)濾體上的廢渣聚積附導致處理效率下降的現象，通過合理的設計，尤其是通過在進水時在圓形缸體、納米膜過濾體之間形成旋風式水流的設計，實現納米膜過濾體長時間工作也不會因?yàn)樵�聚積附過多而導致過濾能力下降，不需要經常清洗、更換納米膜也能保證清水管流出濾液量保持穩定，而且結構簡單易用，成本低廉。

　　權利要求書

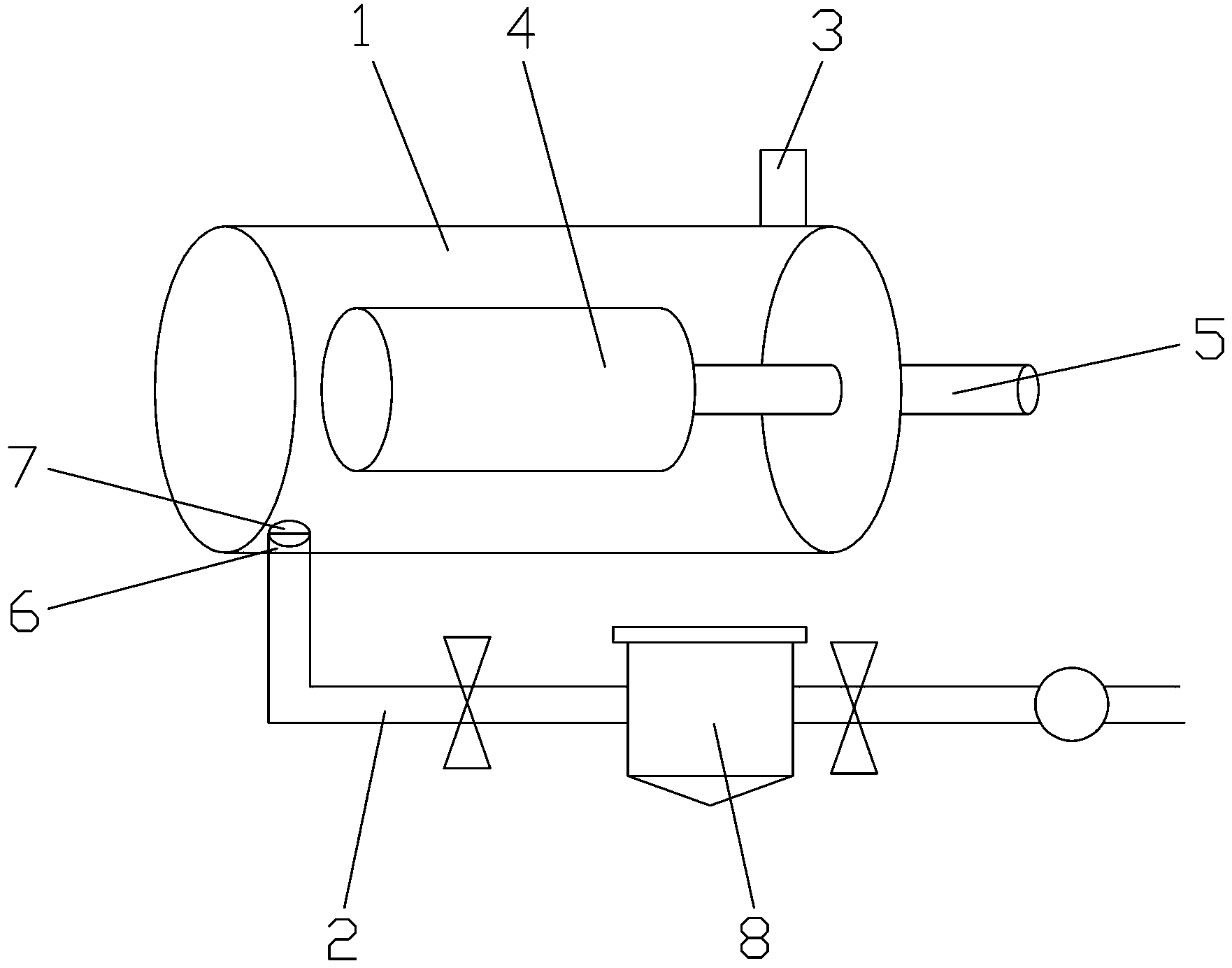

　　1.一種高濃度廢水凈化裝置，其特征在于：包括水平設置的圓形缸體(1)，所述圓形缸體(1)左側下端連接有旋風式進水管(2)，所述圓形缸體(1)的右側上端設置有出渣管(3)，所述圓形缸體(1)內置有中空的納米膜過濾體(4)，所述納米膜過濾體(4)的右端設置有可伸出圓形缸體(1)的清水管(5)，所述旋風式進水管(2)上設置有用于引導水流旋轉的噴嘴(6)，所述納米膜過濾體(4)上設置有支架，所述噴嘴(6)為傾斜設計的噴管，所述噴嘴(6)包括有漩渦引導罩(7)，所述圓形缸體(1)和納米膜過濾體(4)的直徑比例為0.35～0.55，所述旋風式進水管(2)連接有機械過濾器(8)。

　　說明書

　　一種高濃度廢水凈化裝置

　　技術領域

　　本實用新型涉及廢水處理技術領域，特別是一種高濃度廢水凈化裝置。

　　背景技術

　　高濃度有機廢物(包括廢水、廢液、廢渣和各種污泥)主要來自焦化、造紙、發酵、醫藥、食品以及皮革橡膠、紡織印染、石油化工等行業，尤其是高濃度難生物降解的有機廢物，易造成環境污染，對人類健康和社會可持續發展構成威脅。隨著工業化進程的加快，各行各業高濃度有機廢物排放量還在不斷加大，即使經過一定的處理，排放后仍會對環境產生一定的危害性。但是在實踐中發現，常用的凈化裝置在長時間運行后，過濾器上的雜質廢渣大量附著使得過濾器壓力上升，濾液量開始減少，往往需要把濾板拆出清洗才能保持過濾分離效果。

　　發明內容

　　為了克服現有技術的不足，本實用新型提供一種高濃度廢水凈化裝置。

　　本實用新型解決其技術問題所采用的技術方案是：

　　一種高濃度廢水凈化裝置，包括水平設置的圓形缸體，所述圓形缸體左側下端連接有旋風式進水管，所述圓形缸體的右側上端設置有出渣管，所述圓形缸體內置有中空的納米膜過濾體，所述納米膜過濾體的右端設置有可伸出圓形缸體的清水管，所述旋風式進水管上設置有用于引導水流旋轉的噴嘴。

　　作為一個優選項，所述納米膜過濾體上設置有支架。

　　作為一個優選項，所述噴嘴為傾斜設計的噴管。

　　作為一個優選項，所述噴嘴包括有漩渦引導罩。

　　作為一個優選項，所述圓形缸體和納米膜過濾體的直徑比例為0.35～0.55。

　　作為一個優選項，所述旋風式進水管連接有機械過濾器。

　　本實用新型的有益效果是：該裝置針對高濃度廢水凈化過程因?yàn)檫^(guò)濾體上的廢渣聚積附導致處理效率下降的現象，通過合理的設計，尤其是通過在進水時在圓形缸體、納米膜過濾體之間形成旋風式水流的設計，實現納米膜過濾體長時間工作也不會因?yàn)樵�聚積附過多而導致過濾能力下降，不需要經常清洗、更換納米膜也能保證清水管流出濾液量保持穩定，而且結構簡單易用，成本低廉，有利于技術的推廣應用。
